Sostituzione del display LCD Samsung Galaxy A51
Difficoltà tecnica
Durata della procedura
Numero di passaggi nel tutorial
Guida alla sostituzione del display LCD del Samsung Galaxy A51.
L’apertura del dispositivo compromette la guarnizione impermeabile. Se non viene sostituita, il telefono continuerà a funzionare, ma non sarà più resistente all’acqua.
Prima di iniziare lo smontaggio, scaricare la batteria del dispositivo al di sotto del 25%. Se la batteria è gonfia, procedere con estrema cautela e non riscaldare il dispositivo. In caso di dubbi sulla procedura, affidare il dispositivo a tecnici qualificati.
Eseguire la riparazione in un ambiente pulito e ben illuminato.

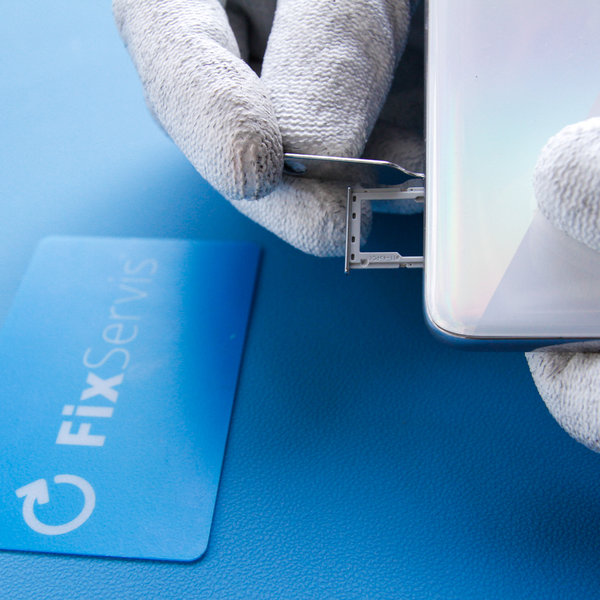

Passaggio 1 Rimozione del carrello della scheda SIM
Utilizzando lo strumento di espulsione, estrarre il carrello della scheda SIM.
Durante il reinserimento del carrello della scheda SIM, assicurarsi che sia orientato correttamente.

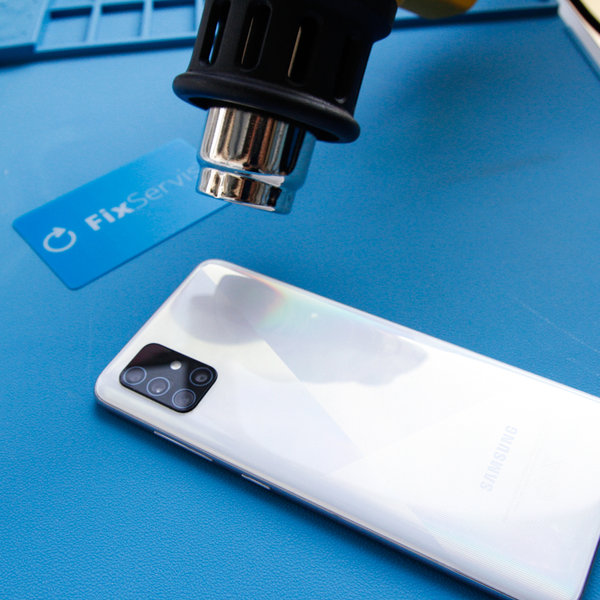

Passaggio 2 Apertura 1
Riscaldare il bordo inferiore dello smartphone aiuta ad ammorbidire l’adesivo che fissa il display e ne facilita l’apertura.
Utilizzando un asciugacapelli o una pistola ad aria calda, riscaldare il bordo inferiore dello smartphone per circa 3 minuti, fino a raggiungere una temperatura di circa 80 °C.
Non inserire lo smartphone nel forno a microonde!

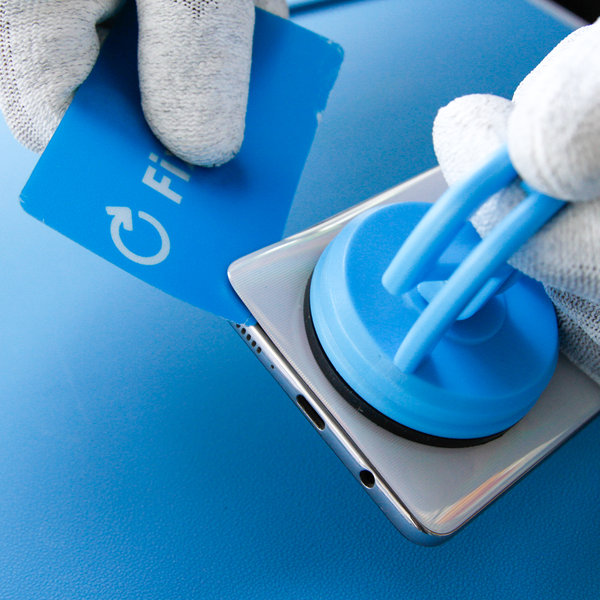

Passaggio 3 Apertura 2
Posizionare la ventosa sulla cover posteriore ed esercitare una leggera pressione per separarla dal telaio dello smartphone.
Inserire quindi la scheda FixServis tra il telaio e la cover posteriore per creare una piccola apertura. Farla scorrere lentamente lungo i bordi per staccare la cover posteriore.
In caso di difficoltà, riscaldare nuovamente lo smartphone per ammorbidire ulteriormente l’adesivo. Prestare attenzione a non surriscaldare il dispositivo.

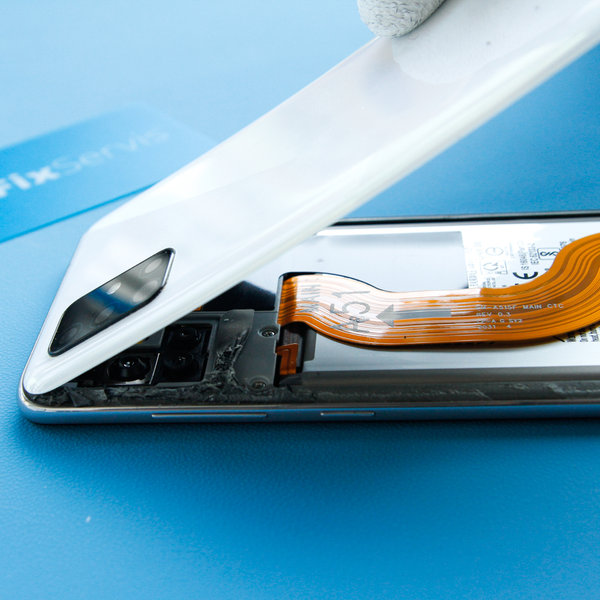

Passaggio 4 Rimozione della cover posteriore
Rimuovere la cover posteriore.

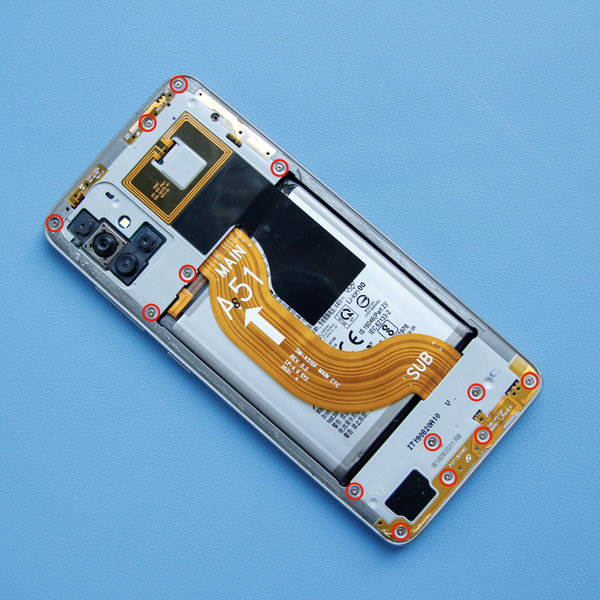

Passaggio 5 Rimozione del telaio intermedio
Utilizzando un cacciavite Pentalobe, svitare le tredici viti Phillips da 3 mm che fissano il telaio intermedio.

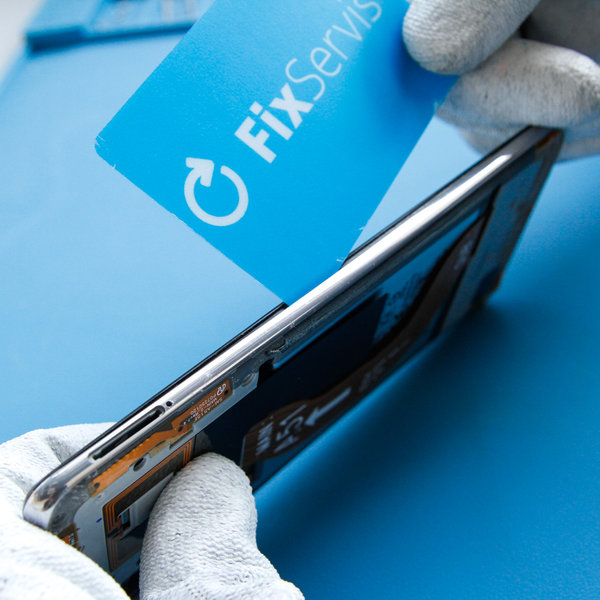

Passaggio 6 Rimozione del telaio intermedio
Inserire la scheda FixServis tra il gruppo del telaio intermedio e il pannello anteriore, quindi farla scorrere lentamente lungo il perimetro dello smartphone per separare il telaio intermedio.

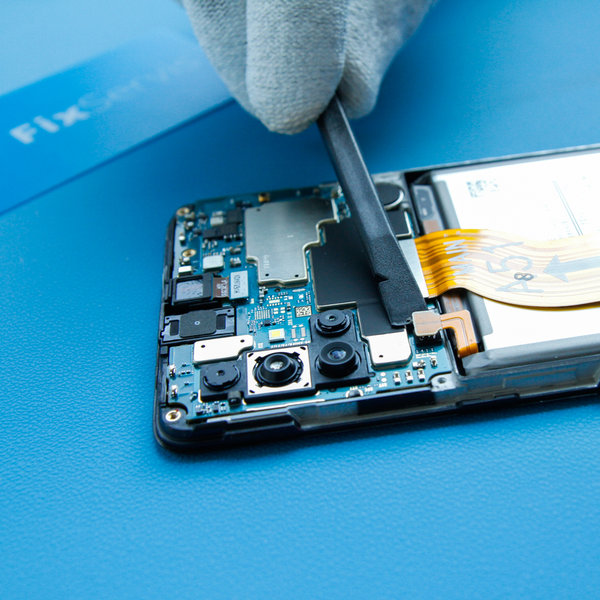

Passaggio 7 Scollegamento della batteria
Utilizzando l’estremità piatta dello spudger, scollegare il connettore della batteria.

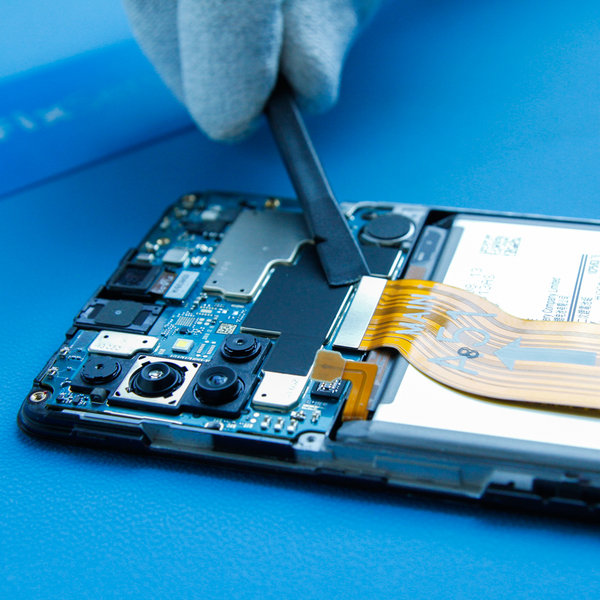

Passaggio 8 Scollegamento del cavo di interconnessione dalla scheda madre
Utilizzando l’estremità piatta dello spudger, sollevare e scollegare il cavo di interconnessione dalla scheda madre sia nella parte superiore sia in quella inferiore.

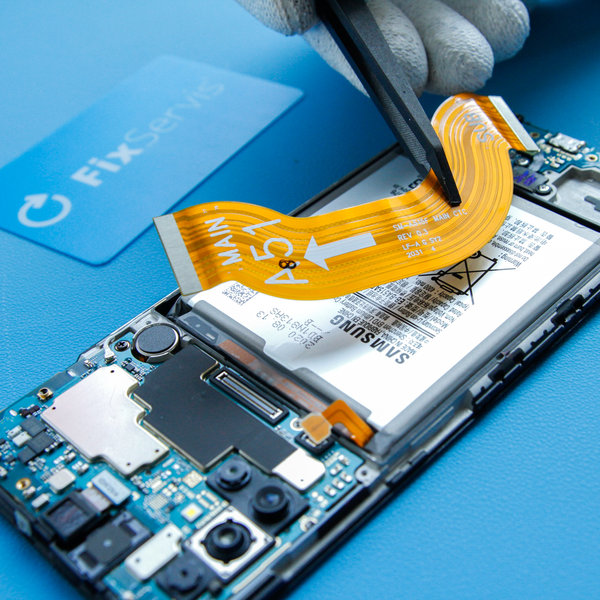

Passaggio 9 Rimozione del cavo di interconnessione dalla scheda madre
Rimuovere il cavo di interconnessione dalla scheda madre.

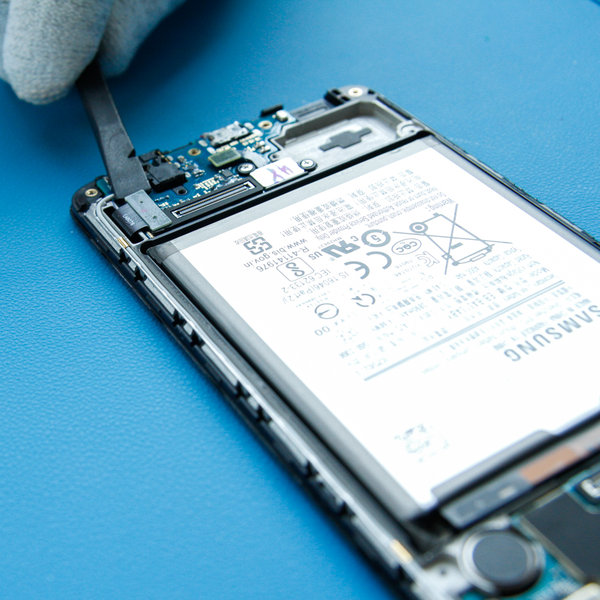

Passaggio 10 Scollegamento del cavo flessibile del display
Utilizzando l’estremità piatta dello spudger, sollevare e scollegare il cavo flessibile del display nella parte inferiore del telefono.

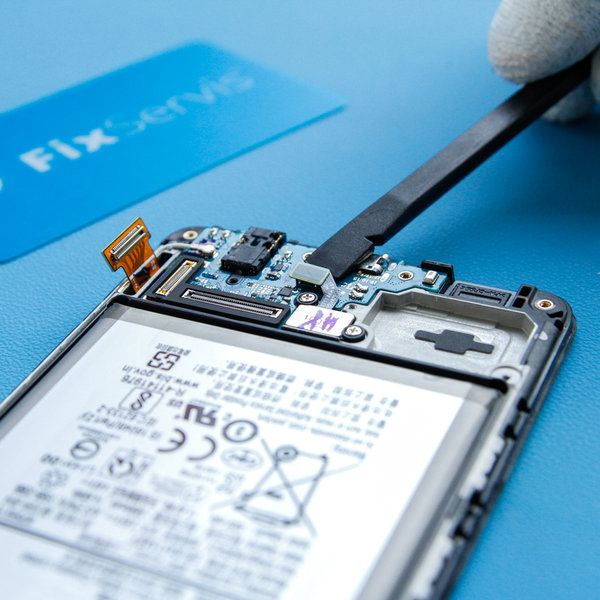

Passaggio 11 Scollegamento del sensore di impronte digitali
Utilizzando uno spudger in plastica, sollevare delicatamente il connettore del sensore di impronte digitali dalla scheda madre.

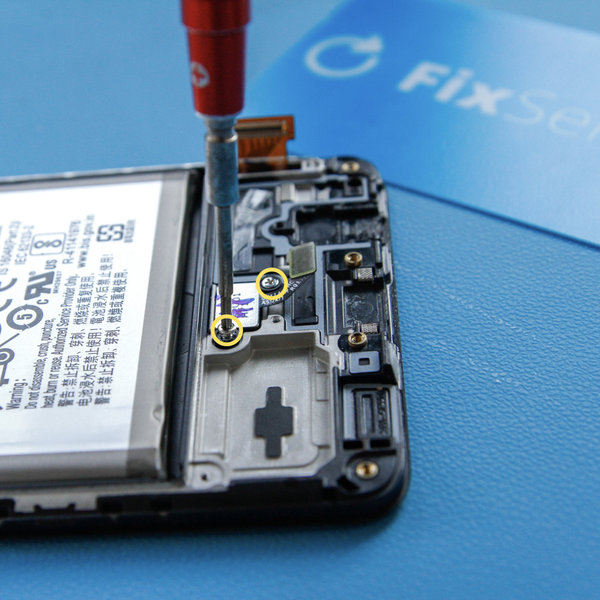

Passaggio 12 Rimozione del sensore di impronte digitali
Svitare le due viti Phillips che fissano il sensore alla scheda USB, quindi rimuoverlo.

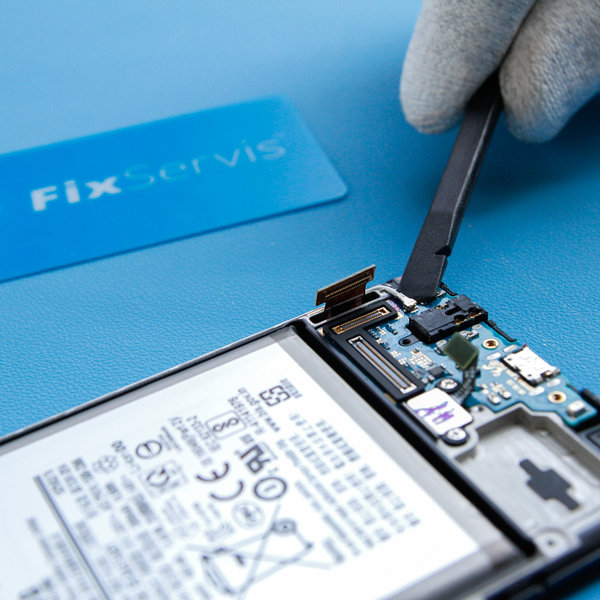

Passaggio 13 Scollegamento del cavo dell’antenna
Il cavo dell’antenna del telefono è collegato alla scheda madre.
Utilizzando uno spudger, scollegare l’antenna dalla scheda madre, quindi rimuoverla con una pinzetta.

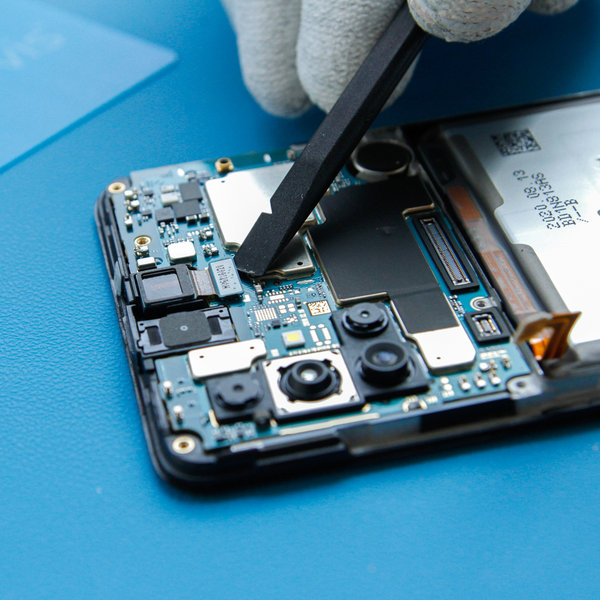

Passaggio 14 Scollegamento del connettore della fotocamera
Utilizzando uno spudger, scollegare il connettore della fotocamera, quindi rimuoverla.

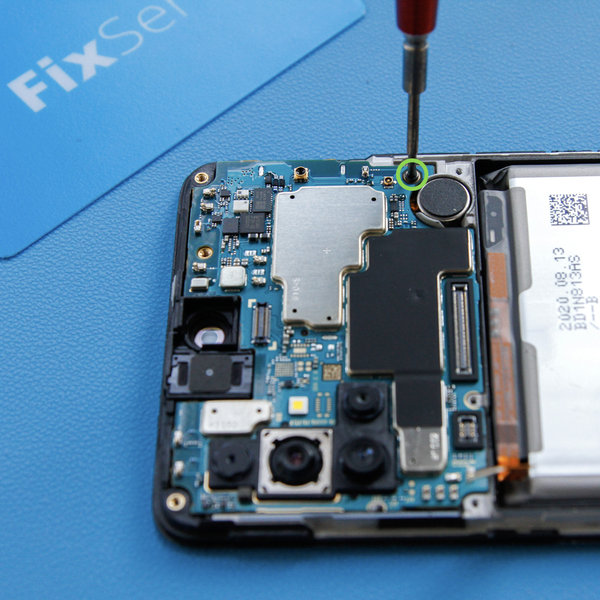

Passaggio 15 Rimozione della scheda madre
Utilizzando un cacciavite Pentalobe, svitare una vite Phillips.
Successivamente, rimuovere la scheda madre utilizzando uno spudger o una pinzetta.

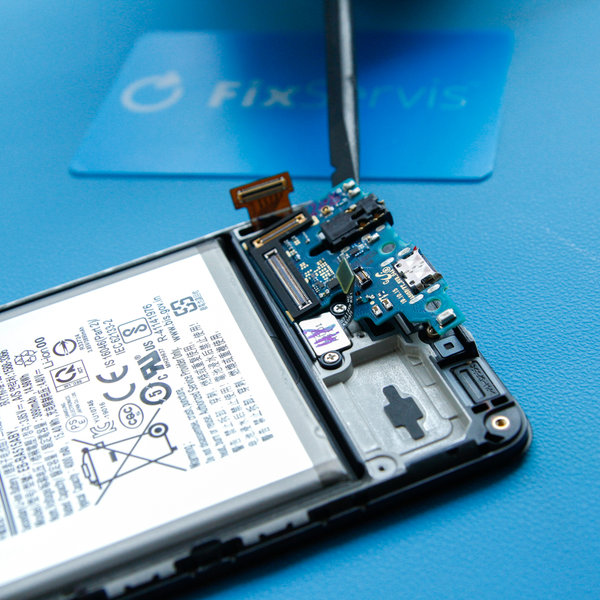

Passaggio 16 Rimozione della scheda USB
Utilizzando uno spudger, rimuovere la scheda USB dal gruppo dello smartphone.

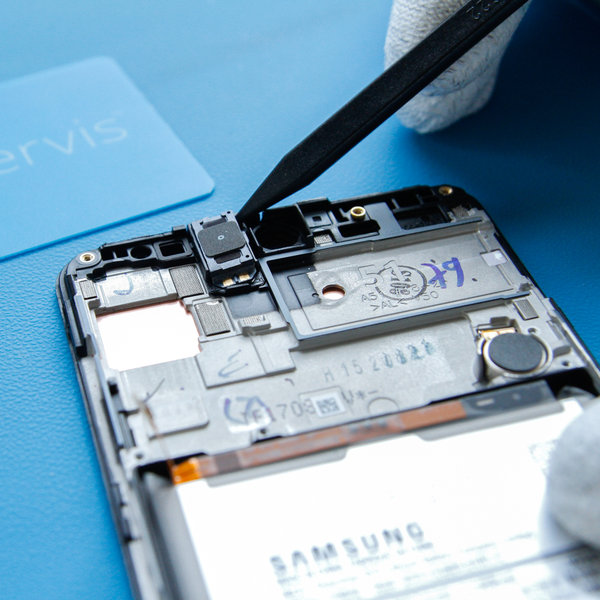

Passaggio 17 Rimozione dell’altoparlante auricolare
Utilizzando uno spudger, staccare il componente dell’altoparlante auricolare, quindi rimuoverlo con una pinzetta.

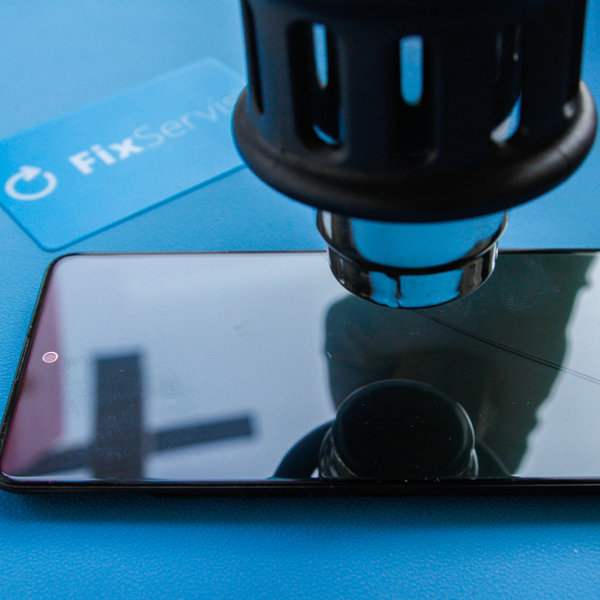

Passaggio 18 Riscaldamento del display
Utilizzare un asciugacapelli o una pistola ad aria calda sul display per 1–2 minuti, in modo da ammorbidire l’adesivo sotto la batteria.
Prestare attenzione a non surriscaldare lo smartphone.

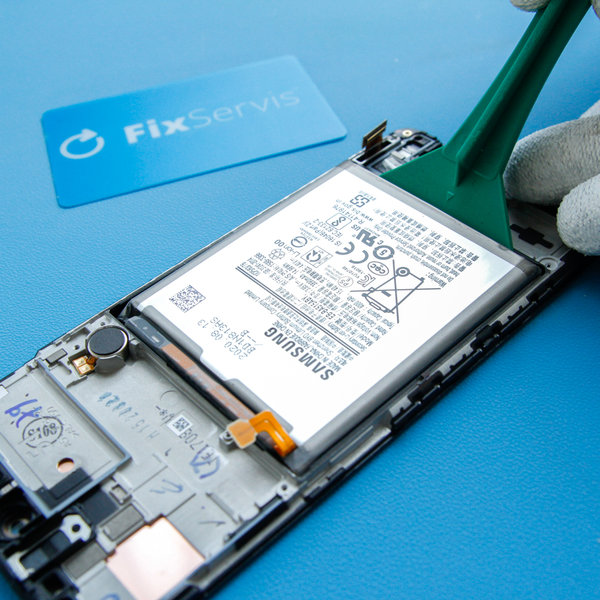

Passaggio 19 Rimozione della batteria
Utilizzando uno spudger grande o la scheda FixServis, rimuovere la batteria dal dispositivo.

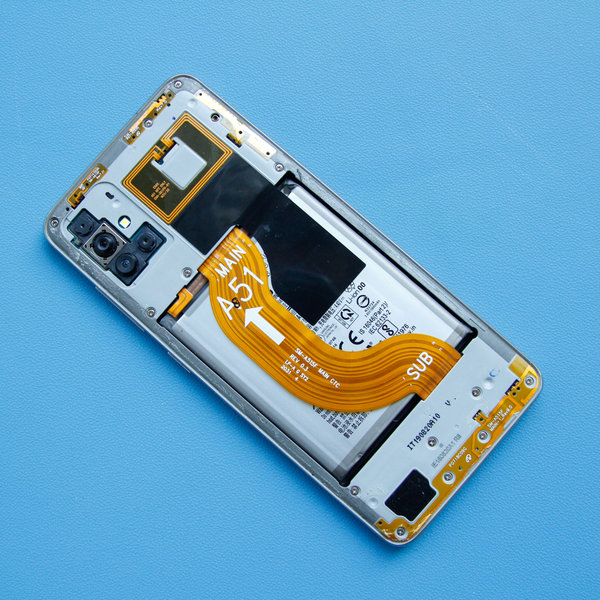

Passaggio 20 Installazione del nuovo display LCD
Installare sul nuovo display LCD tutti i componenti rimossi a partire da questo passaggio, procedendo in ordine inverso.
Per il rimontaggio, seguire i passaggi di questa guida in ordine inverso.

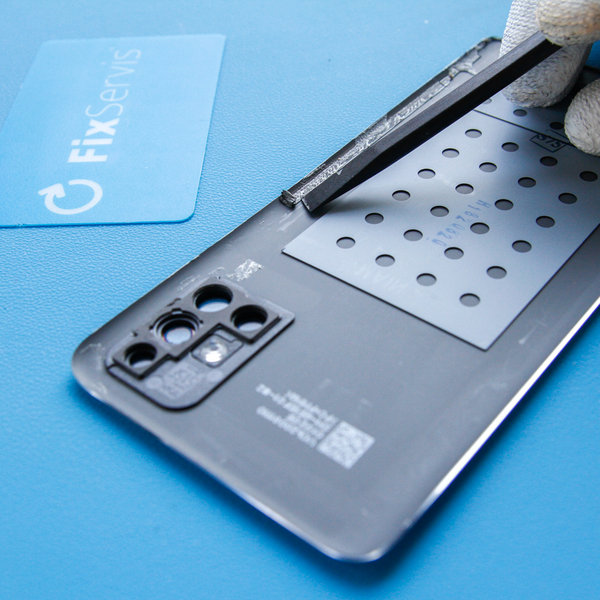

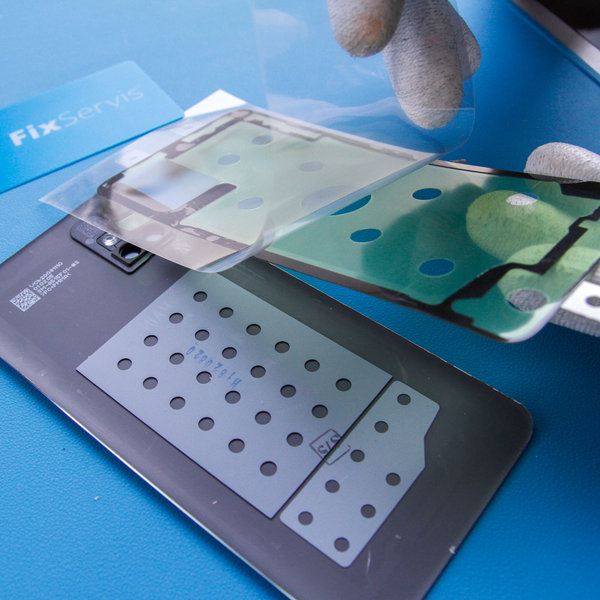

Passaggio 21 Applicazione del nuovo adesivo sulla cover posteriore dello smartphone
Applicare il nuovo adesivo lungo i bordi interni della cover posteriore.
Successivamente, fissare la cover posteriore allo smartphone.
Il nuovo adesivo garantisce la resistenza dello smartphone all’acqua e alla polvere.
Passaggio 22 Applicazione del nuovo adesivo sulla cover posteriore dello smartphone
Applicare il nuovo adesivo lungo i bordi interni della cover posteriore.
Successivamente, fissare la cover posteriore allo smartphone.
Il nuovo adesivo garantisce la resistenza dello smartphone all’acqua e alla polvere.

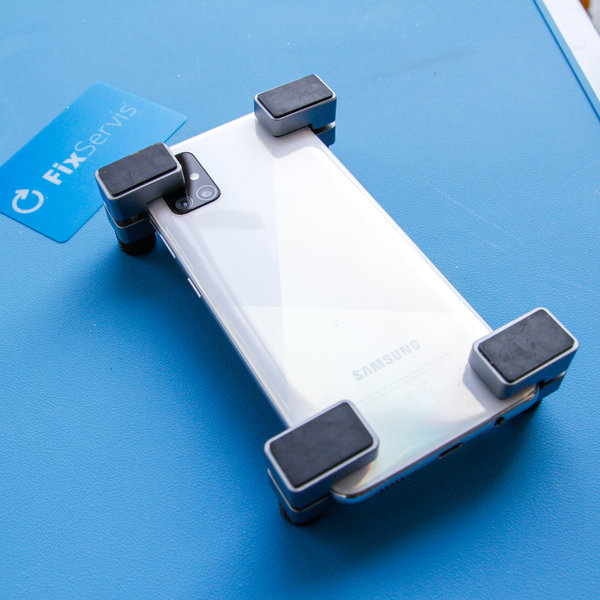

Passaggio 23 Applicazione dei morsetti
Posizionare i morsetti come mostrato nell’immagine, in modo da garantire una migliore adesione tra la cover e il display.
