Sostituzione del display Samsung Galaxy A5
Difficoltà tecnica
Durata della procedura
Numero di passaggi nel tutorial
Ricambi necessari
Aggiungi tutto
Codice: 13940
Guida alla sostituzione del display di Samsung Galaxy A5.
L’apertura del dispositivo compromette la guarnizione impermeabile. Se non viene sostituita, il telefono continuerà a funzionare, ma non sarà più impermeabile.
Questa guida descrive esclusivamente la procedura di sostituzione del display. Il telaio originale, la scheda madre e la batteria rimangono al loro posto. Alcuni display di ricambio sono già installati in un nuovo telaio e richiedono una procedura diversa, che prevede il trasferimento dei componenti interni e l’installazione di una nuova batteria. Prima di iniziare, assicurati quindi di avere il ricambio corretto.
Durante la rimozione, il display viene generalmente danneggiato in modo irreparabile.
Durante il rimontaggio, avrai bisogno di adesivo per fissare il coperchio posteriore e il nuovo display.
Passaggio 1 Apertura
Spegni il telefono.

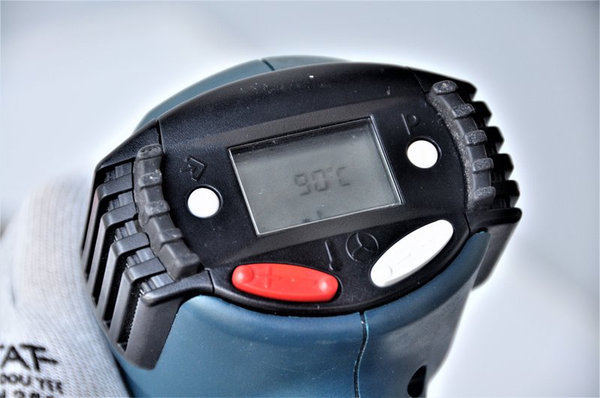

Riscalda il coperchio posteriore dello smartphone con una pistola termica o un asciugacapelli per ammorbidire l’adesivo.
Fai attenzione a non surriscaldare il dispositivo. Il display AMOLED e la batteria sono sensibili ai danni causati dal calore.
Passaggio 2 Apertura 2
Inserisci un plettro tra il coperchio posteriore e il telaio nella parte inferiore del dispositivo.
Se non riesci a inserire il plettro, utilizza una ventosa per creare una piccola fessura.
Fai scorrere la punta del plettro verso l’angolo inferiore sinistro per separare l’adesivo.
Lascia il plettro nell’angolo per evitare che l’adesivo si riattacchi. Inserisci un secondo plettro e fallo scorrere verso l’alto lungo il bordo sinistro del telefono per separare l’adesivo.
Passaggio 3 Apertura 3
Continua a separare l’adesivo lungo tutti i bordi dello smartphone, lasciando un plettro in ogni angolo.
Se l’adesivo è difficile da separare, riscalda nuovamente il coperchio posteriore. Se non è sufficientemente allentato, il coperchio posteriore potrebbe rompersi.
Inserisci un plettro nella fessura sul lato destro e solleva il coperchio posteriore.
Passaggio 4 Apertura 4
Rimuovi il coperchio posteriore.
Durante il rimontaggio, prima di applicare il nuovo adesivo, rimuovi accuratamente i residui di adesivo dal coperchio posteriore e dal telaio utilizzando alcol isopropilico e un panno privo di pelucchi.
Passaggio 5 Copertura della scheda madre, inclusa la rimozione dell’antenna NFC e dell’altoparlante
Rimuovi le otto viti Phillips #00 che fissano la copertura della scheda madre.
Passaggio 6 Copertura della scheda madre, inclusa la rimozione dell’antenna NFC e dell’altoparlante 2
Utilizza una pinzetta per sollevare la copertura della scheda madre da entrambi gli angoli superiori del dispositivo.
Rimuovi la copertura della scheda madre insieme all’antenna NFC e all’altoparlante.
Passaggio 7 Scollegamento della batteria
Utilizza il lato piatto di uno spudger per scollegare il cavo flessibile della batteria.
Passaggio 8 Rimozione del display
Utilizza il lato piatto di uno spudger per scollegare il cavo flessibile del display.
Passaggio 9 Rimozione del display 2
Riscalda il display dello smartphone con una pistola termica o un asciugacapelli per ammorbidire l’adesivo.
Fai attenzione a non surriscaldare il dispositivo. Il display AMOLED e la batteria sono sensibili ai danni causati dal calore.
Se lo schermo del dispositivo è incrinato, coprilo con del nastro adesivo per evitare ulteriori danni o lesioni.
Applica strisce di nastro adesivo resistente sul display fino a coprirne completamente la superficie.
Il nastro manterrà uniti i frammenti di vetro e garantirà l’integrità strutturale durante la manipolazione del display.
Indossa occhiali di protezione.
Passaggio 10 Rimozione del display 3
Quando il display risulta caldo al tatto, applica una ventosa nella parte superiore.
Utilizza la ventosa per sollevare il display e inserisci un plettro al di sotto.
Fai scorrere il plettro lungo il bordo superiore per separare l’adesivo. Lascialo nell’angolo per evitare che l’adesivo si riattacchi.
Il cavo flessibile del display si trova sotto i pulsanti del volume e potrebbe ostacolare la separazione dell’adesivo.
Utilizza un altro plettro per continuare a separare l’adesivo lungo il lato, procedendo verso la parte inferiore del dispositivo.
Passaggio 11 Rimozione del display 4
Lascia il plettro nell’angolo inferiore per evitare che l’adesivo si riattacchi.
Il tasto Home e i cavi dei tasti capacitivi si trovano sotto la parte inferiore del display, pertanto in quest’area inserisci soltanto la punta del plettro.
Utilizza la punta del plettro per separare con cautela l’adesivo lungo il bordo inferiore.
Continua a separare l’adesivo lungo i bordi rimanenti, lasciando un plettro in ogni angolo.
Passaggio 12 Rimozione del display 5
Non sollevare ancora completamente il display. Il cavo flessibile del display è ancora inserito attraverso il telaio centrale. Potresti inoltre strappare i cavi dei tasti inferiori.
Solleva con cautela la parte superiore del display e fai passare il cavo flessibile del display attraverso il telaio centrale.
Controlla che nessuno dei cavi dei tasti inferiori sia incollato al display.
Se uno dei cavi è incollato al display, staccalo con cautela utilizzando un plettro o una pinzetta.
Passaggio 13 Rimozione del display 6
Rimuovi il gruppo display.
Durante il rimontaggio, prima di applicare il nuovo adesivo, rimuovi accuratamente i residui di adesivo dal telaio utilizzando alcol isopropilico e un panno privo di pelucchi.
Per il rimontaggio, segui questa guida nell’ordine inverso.
