Sostituzione del display LCD Huawei P30 Pro
Difficoltà tecnica
Durata della procedura
Numero di passaggi nel tutorial
Guida alla sostituzione del display LCD di Xiaomi Redmi Note 9 Pro.
L’apertura del dispositivo compromette la guarnizione impermeabile. Se non viene sostituita, il telefono continuerà a funzionare, ma non sarà più impermeabile.
Prima di iniziare lo smontaggio, scarica la batteria del dispositivo al di sotto del 25%.
Se non sei sicuro di come procedere, affida il dispositivo a un tecnico qualificato.
Esegui la riparazione in un ambiente pulito e ben illuminato.
Passaggio 1 Rimozione del carrello della scheda SIM
Utilizza lo strumento di espulsione per rimuovere il carrello della scheda SIM.
Durante il reinserimento, assicurati che il carrello della scheda SIM sia orientato correttamente.

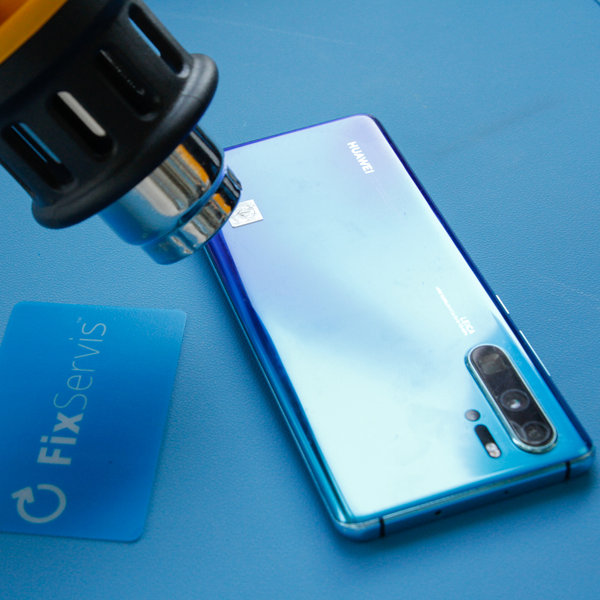

Passaggio 2 Apertura 1
Riscaldare il bordo inferiore dello smartphone aiuta ad ammorbidire l’adesivo che fissa il display e ne facilita l’apertura.
Utilizza un asciugacapelli o una pistola termica per riscaldare il bordo inferiore dello smartphone per circa 3 minuti, fino a raggiungere una temperatura di circa 80 °C.
Non mettere lo smartphone nel microonde!

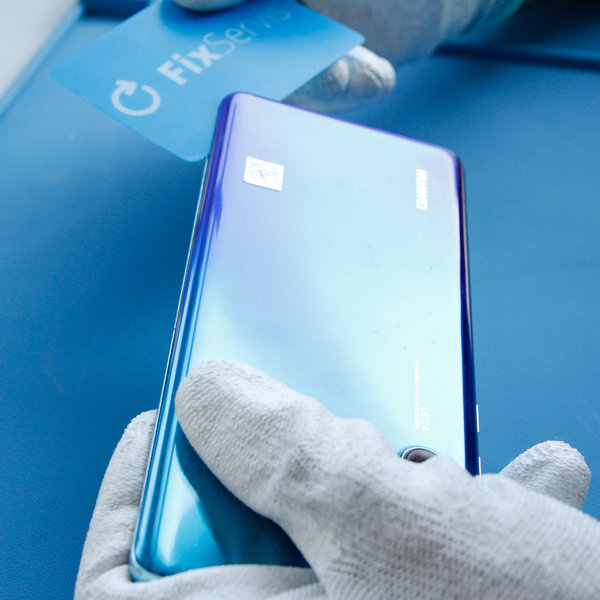

Passaggio 3 Apertura 2
Inserisci la scheda Fixservis tra il telaio e il coperchio posteriore per creare una piccola fessura, quindi falla scorrere lentamente per staccare il coperchio posteriore.
Se necessario, utilizza un liquido detergente (Cleanser – Isopropanolo 100%).
Se hai difficoltà a separare il coperchio posteriore, riscalda nuovamente lo smartphone per ammorbidire ulteriormente l’adesivo. Fai attenzione a non surriscaldarlo.

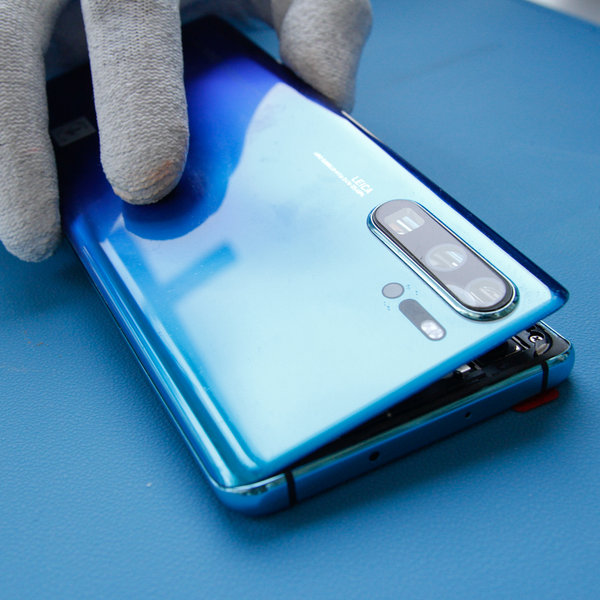

Passaggio 4 Rimozione del coperchio posteriore
Rimuovi il coperchio posteriore.

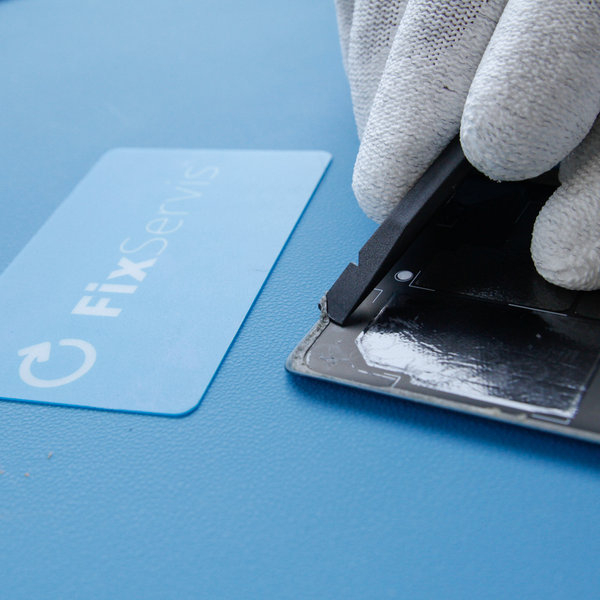

Passaggio 5 Rimozione del vecchio adesivo lungo i bordi del coperchio posteriore
Rimuovi il vecchio adesivo lungo i bordi dello smartphone.
Se necessario, utilizza lo spray detergente Cleanser IPA Plus per rimuovere i residui di adesivo.

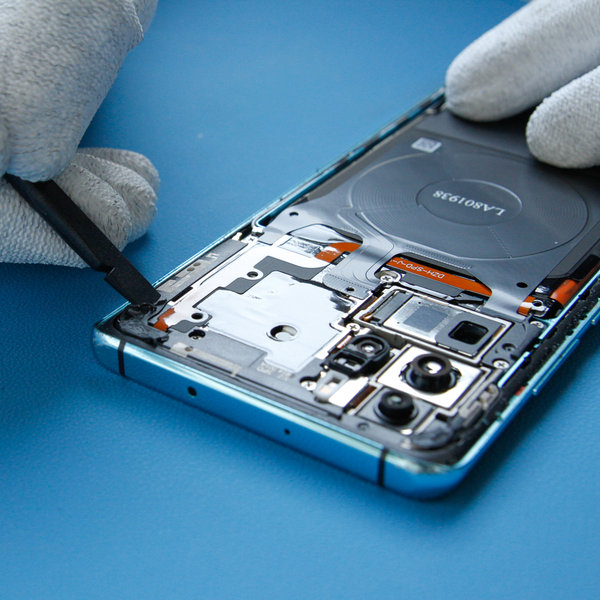

Passaggio 6 Rimozione del vecchio adesivo lungo i bordi dello smartphone
Utilizza la scheda Fixservis e una pinzetta per rimuovere l’adesivo residuo dai bordi del dispositivo.
Se necessario, utilizza lo spray detergente Cleanser IPA Plus per rimuovere i residui di adesivo.

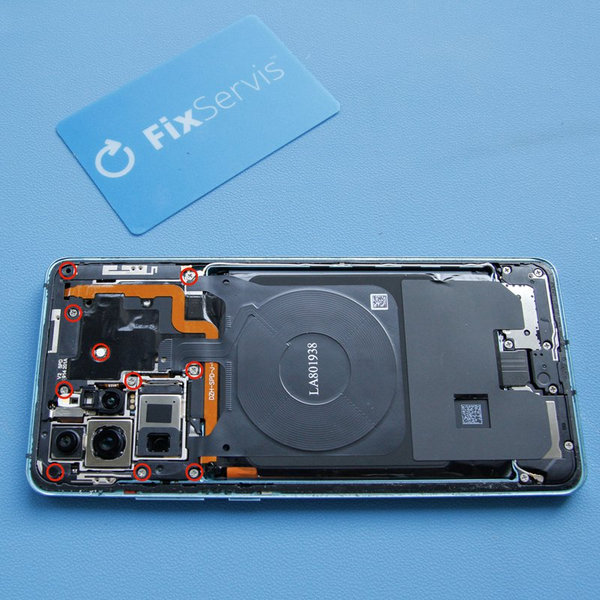

Passaggio 7 Rimozione della copertura della scheda madre
Svita le 10 viti a croce che fissano la copertura della scheda madre utilizzando un cacciavite Pentalobe (a croce).
Successivamente, rimuovi la copertura con uno spudger o una pinzetta.
Durante l’intera riparazione, tieni traccia di ogni vite e assicurati di rimontarla esattamente nella posizione originale, per evitare di danneggiare lo smartphone.

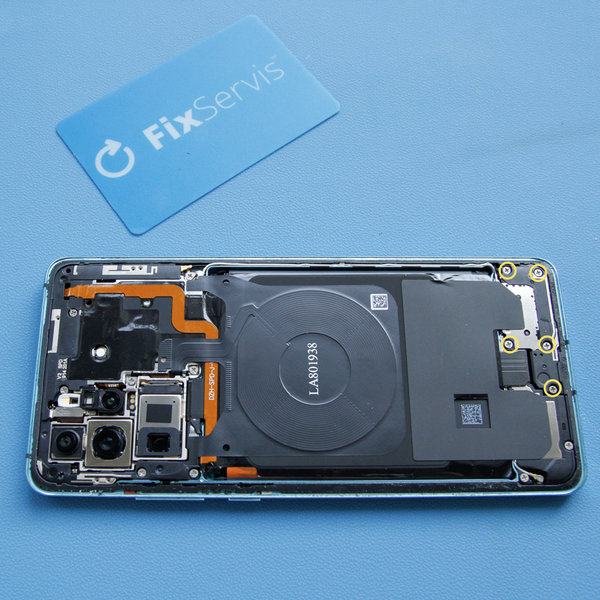

Passaggio 8 Rimozione della copertura della scheda USB
Svita le 5 viti a croce che fissano la copertura della scheda USB utilizzando un cacciavite Pentalobe (a croce).
Successivamente, rimuovi la copertura con uno spudger o una pinzetta.
Durante l’intera riparazione, tieni traccia di ogni vite e assicurati di rimontarla esattamente nella posizione originale, per evitare di danneggiare lo smartphone.

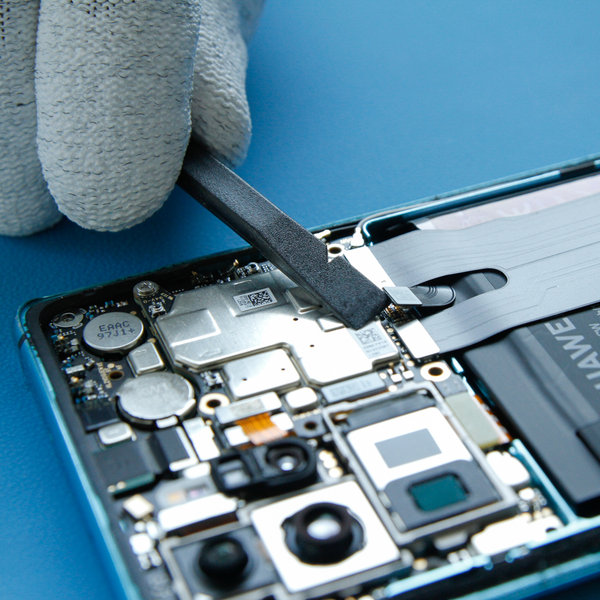

Passaggio 9 Scollegamento della batteria
Utilizza l’estremità piatta dello spudger per scollegare il connettore della batteria.

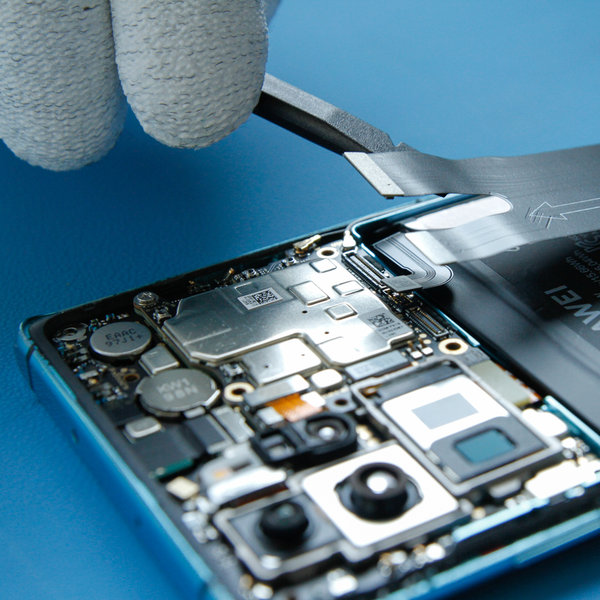

Passaggio 10 Scollegamento del cavo flessibile di collegamento dalla scheda madre
Utilizza l’estremità piatta dello spudger per sollevare e scollegare il cavo di collegamento dalla scheda madre, sia nella parte superiore sia in quella inferiore.
Successivamente, rimuovilo utilizzando una pinzetta.

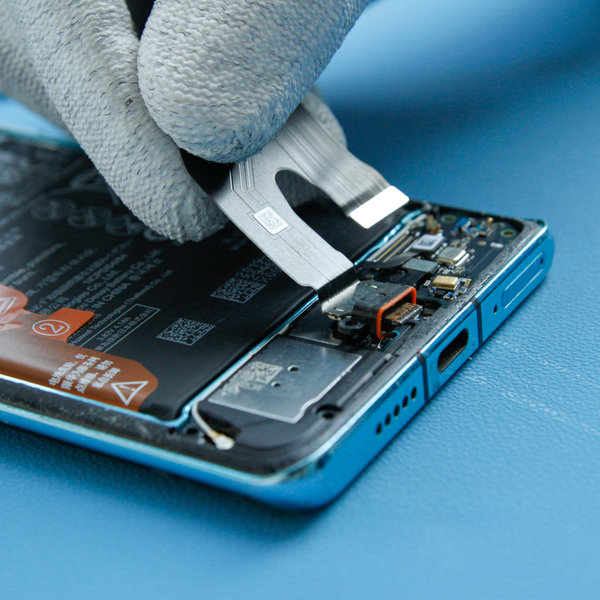

Passaggio 11 Scollegamento del cavo flessibile del display
Utilizza l’estremità piatta dello spudger per sollevare e scollegare il cavo flessibile del display.
Successivamente, rimuovilo utilizzando una pinzetta.

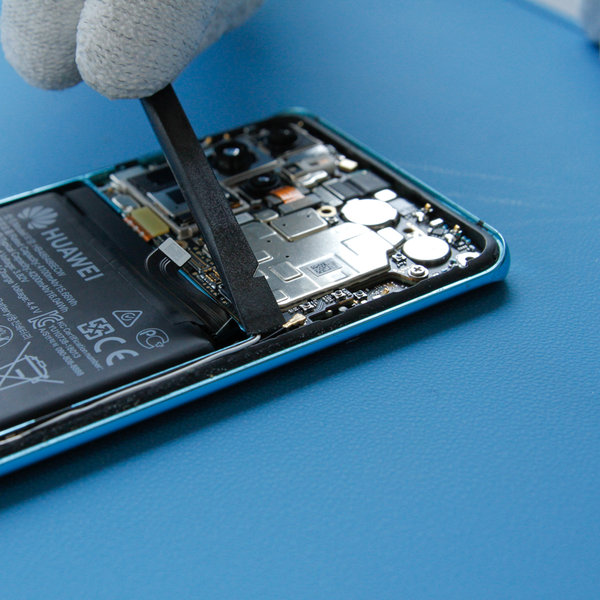

Passaggio 12 Scollegamento dell’antenna NFC
Utilizza l’estremità piatta dello spudger per scollegare l’antenna NFC dalla parte superiore e inferiore dello smartphone.
Successivamente, rimuovila utilizzando una pinzetta.

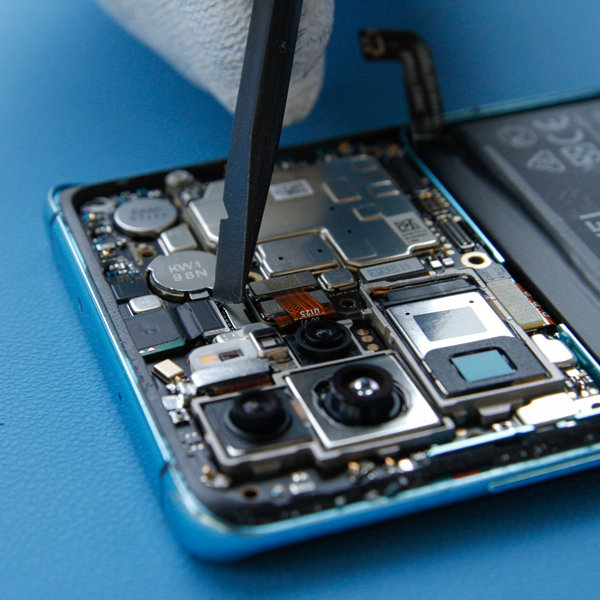

Passaggio 13 Scollegamento della fotocamera anteriore
Scollega la fotocamera anteriore utilizzando uno spudger, quindi rimuovila con una pinzetta.

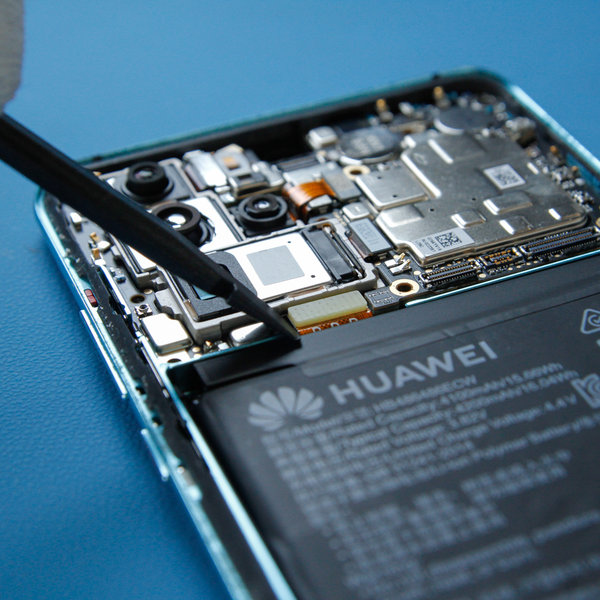

Passaggio 14 Scollegamento del connettore del display dalla scheda madre
Scollega il connettore del display utilizzando uno spudger.

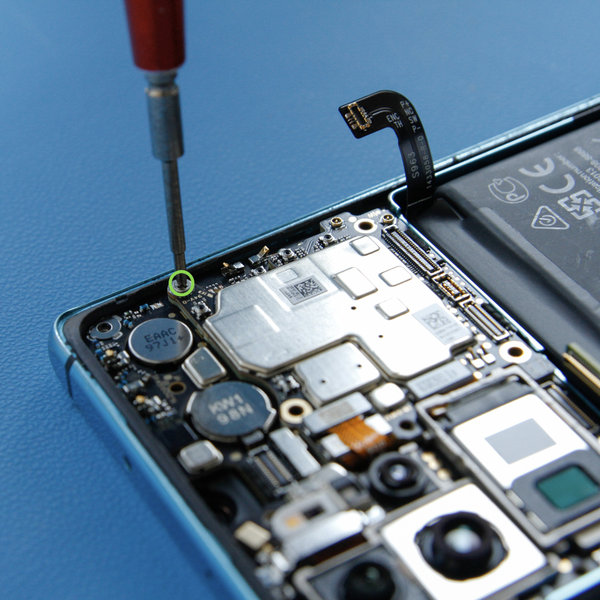

Passaggio 15 Rimozione della scheda madre
Svita una vite a croce utilizzando un cacciavite Pentalobe (a croce).
Rimuovi la scheda madre utilizzando uno spudger.

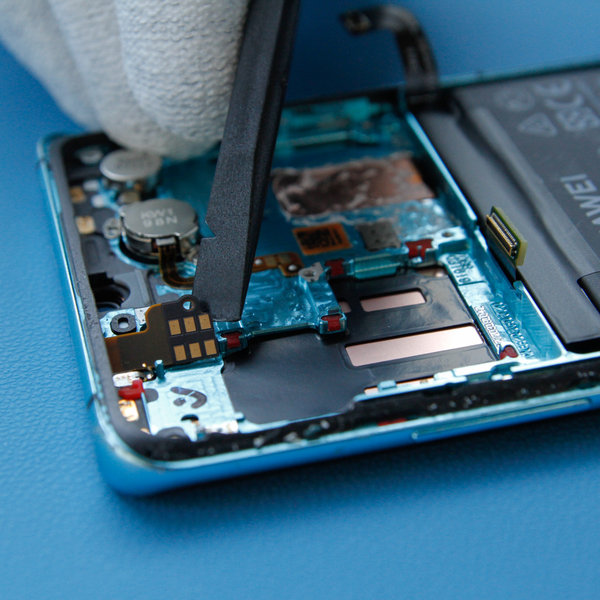

Passaggio 16 Scollegamento del sensore
Scollega il sensore utilizzando uno spudger e rimuovilo.

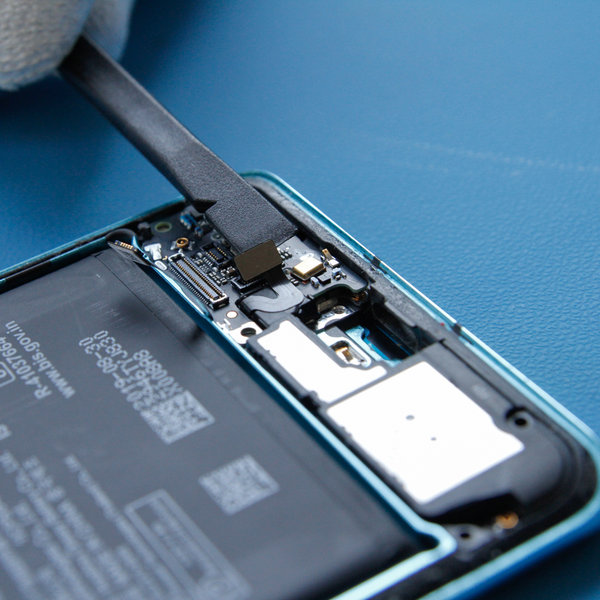

Passaggio 17 Scollegamento del connettore dalla scheda inferiore
Utilizza uno spudger per scollegare il connettore dalla scheda inferiore.

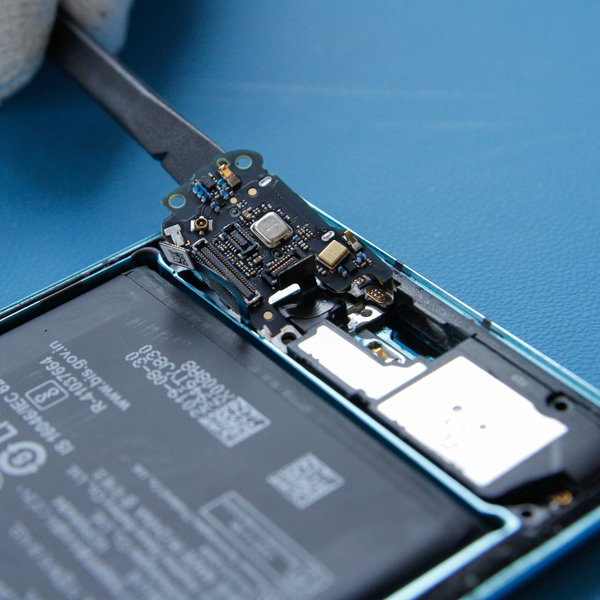

Passaggio 18 Rimozione della scheda con il lettore della scheda SIM
Solleva la scheda con il lettore della scheda SIM utilizzando uno spudger, quindi rimuovila.

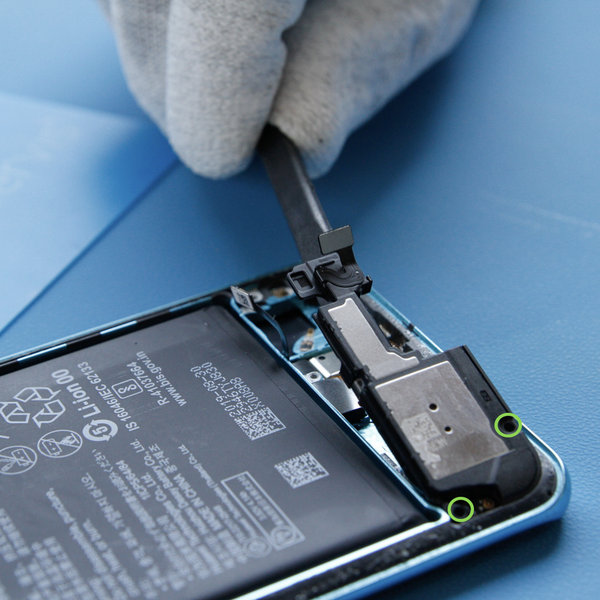

Passaggio 19 Rimozione dell’altoparlante auricolare
Svita le 2 viti che fissano l’altoparlante utilizzando un cacciavite Pentalobe (a croce), quindi rimuovi l’altoparlante con uno spudger.

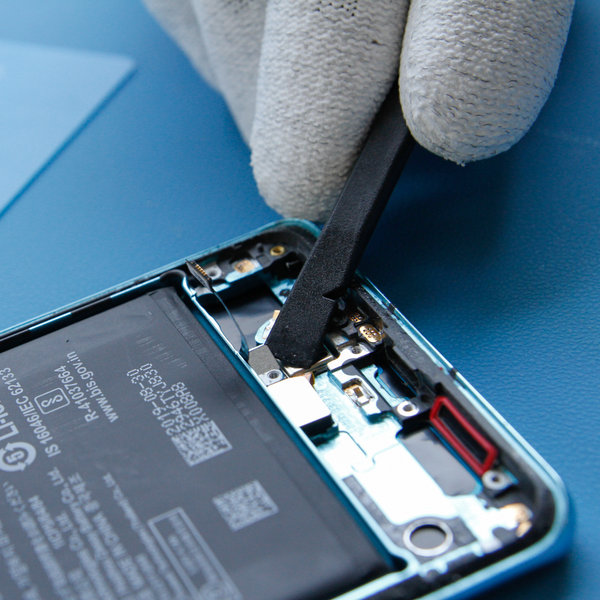

Passaggio 20 Scollegamento del cavo flessibile
Scollega il connettore utilizzando uno spudger e rimuovi il cavo flessibile.

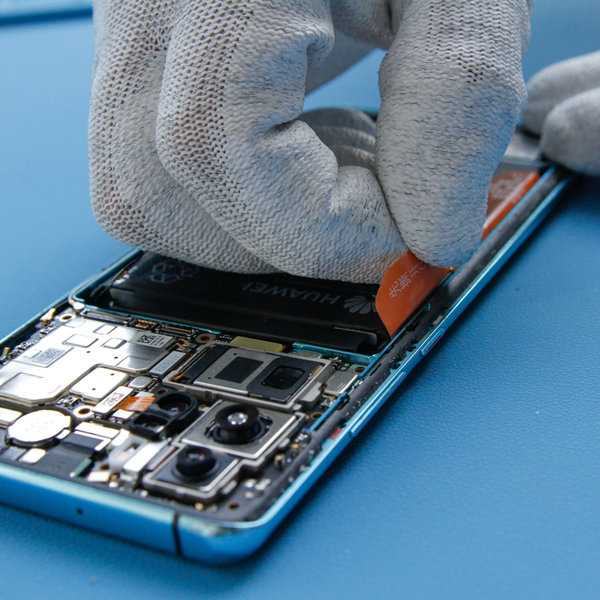

Passaggio 21 Rimozione delle linguette adesive dalla batteria
Utilizza una pinzetta per staccare le strisce adesive applicate sulla batteria.
Afferra contemporaneamente le linguette e tirale lentamente, allontanando l’adesivo dalla batteria.

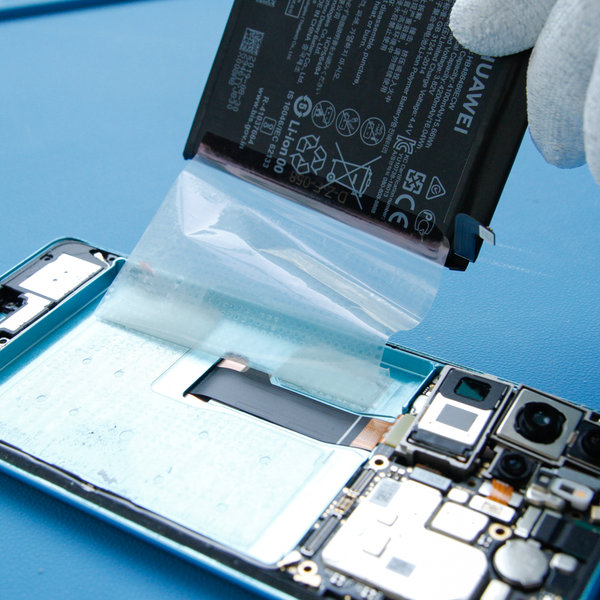

Passaggio 22 Rimozione della batteria
Rimuovi la batteria dal dispositivo utilizzando uno spudger o la scheda Fixservis.
Se necessario, utilizza lo spray detergente Cleanser IPA Plus per rimuovere i residui di adesivo dalla batteria.

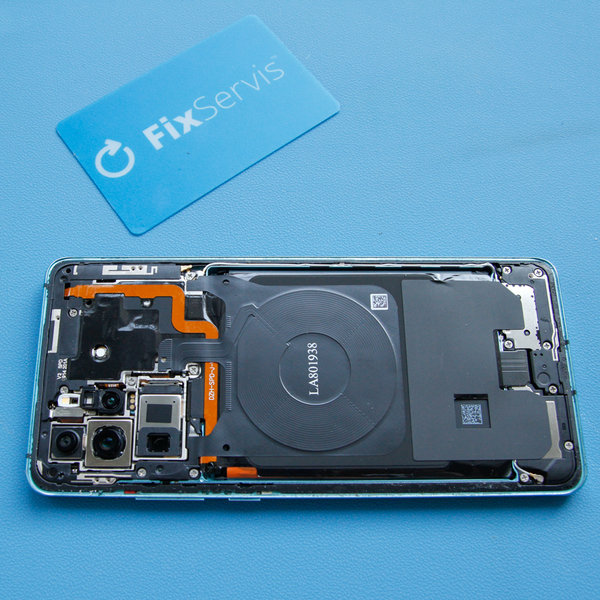

Passaggio 23 Installazione del nuovo display LCD
Installa sul nuovo display LCD tutti i componenti rimossi, seguendo i passaggi precedenti nell’ordine inverso.
Per il rimontaggio, segui questa guida nell’ordine inverso.

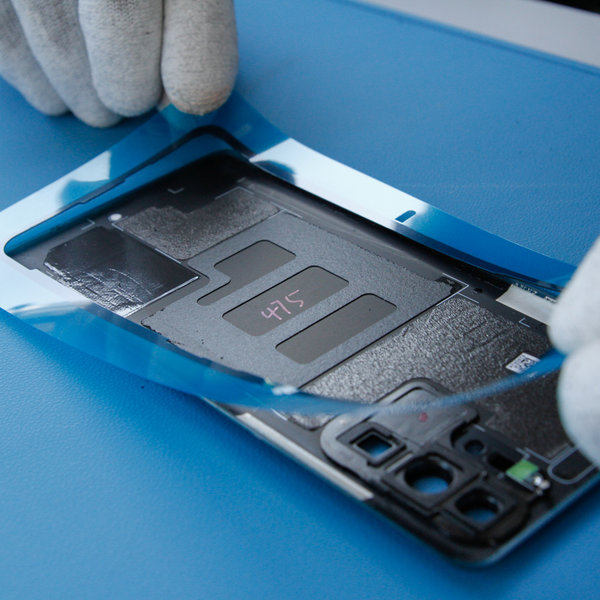

Passaggio 24 Applicazione del nuovo adesivo sul coperchio posteriore dello smartphone
Applica il nuovo adesivo lungo i bordi interni del coperchio posteriore.
Successivamente, incollalo allo smartphone.
Il nuovo adesivo garantisce la resistenza dello smartphone all’acqua e alla polvere.

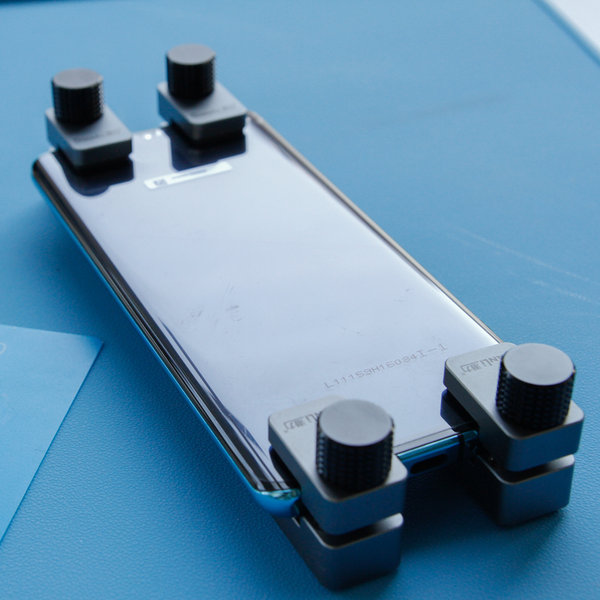

Passaggio 25 Applicazione dei morsetti
Posiziona i morsetti come mostrato nell’immagine, in modo da garantire una migliore adesione tra il coperchio e il display.
