Sostituzione del gruppo display LCD Huawei P30 Lite
Difficoltà tecnica
Durata della procedura
Numero di passaggi nel tutorial
Ricambi necessari
Strumenti per la sostituzione
Codice: 77995
Guida alla sostituzione del display di Huawei P30 Lite.
Prima di iniziare, è necessario scaricare il dispositivo al di sotto del 25%, poiché una batteria agli ioni di litio carica può incendiarsi e/o esplodere se viene accidentalmente perforata.
L’apertura del dispositivo compromette la protezione impermeabile. Se non viene ripristinata, il dispositivo continuerà a funzionare, ma non sarà più resistente all’acqua.
Durante la riparazione verrà compromesso l’adesivo che fissa alcuni componenti del dispositivo. Prima del rimontaggio, rimuovi accuratamente i residui di adesivo e applicane di nuovo.

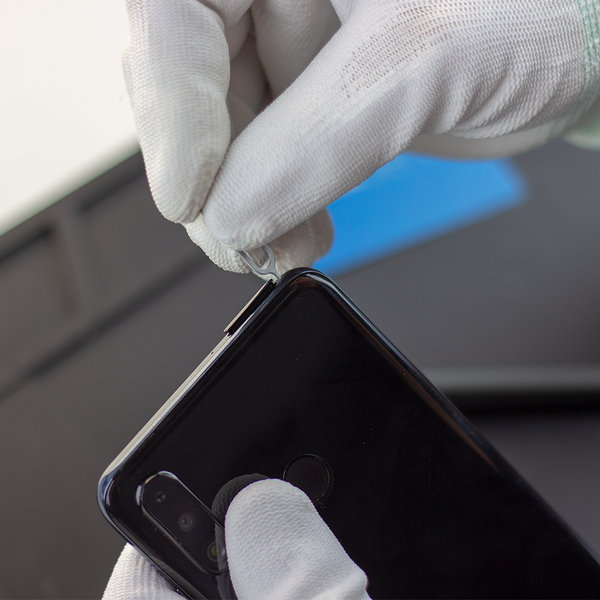

Passaggio 1 Slot della scheda SIM
Spegni il dispositivo.
Utilizza lo strumento di espulsione della scheda SIM per rimuovere il carrello SIM.

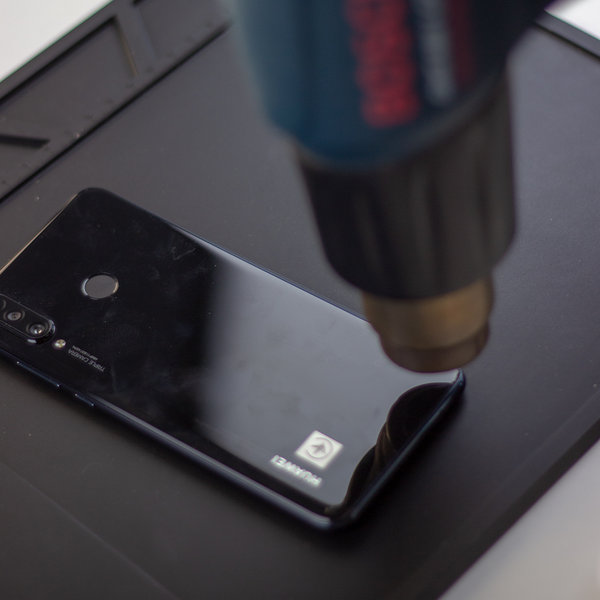

Passaggio 2 Apertura
Riscalda i bordi del coperchio posteriore del dispositivo con una pistola termica o un asciugacapelli per circa 30 secondi, a una temperatura di 80-100 °C.
Probabilmente sarà necessario ripetere il riscaldamento più volte per indebolire sufficientemente l’adesivo.
Fai attenzione a non surriscaldare il dispositivo. Il display e la batteria sono sensibili ai danni causati dal calore.

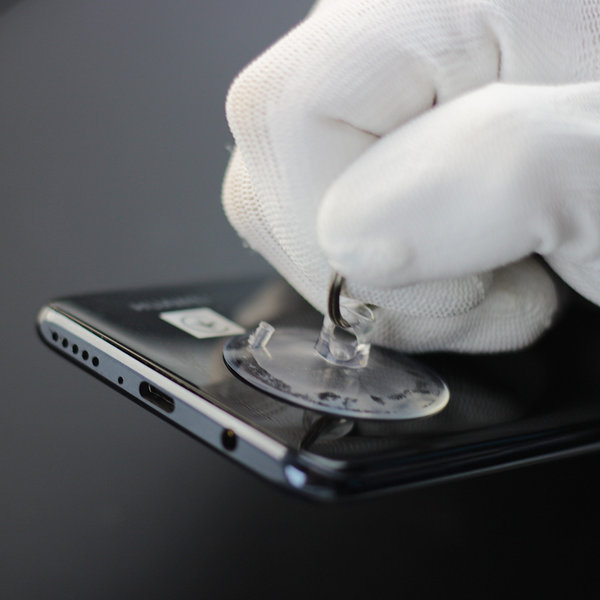

Passaggio 3 Apertura 2
Fissa la ventosa alla parte inferiore del coperchio posteriore e tirala applicando una forza decisa e costante, in modo da creare una piccola fessura.
Inserisci una scheda di plastica per l’apertura nella fessura creata sotto il coperchio posteriore, nella parte inferiore del dispositivo.
Fai scorrere la scheda di plastica lungo il perimetro del dispositivo per separare l’adesivo che fissa il coperchio posteriore.
Se hai difficoltà a separare l’adesivo, riscalda nuovamente il coperchio posteriore.

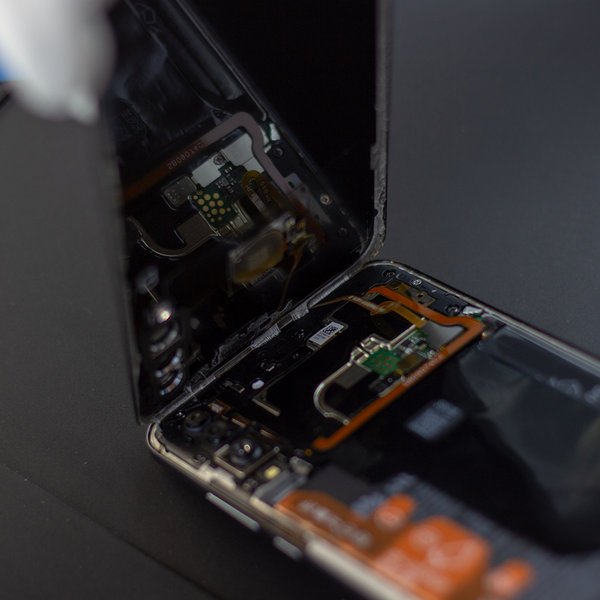

Passaggio 4 Apertura 3
Solleva con cautela il coperchio posteriore dal bordo inferiore verso l’alto, lasciando il bordo superiore ancora incollato.
Non separare ancora completamente il coperchio posteriore, poiché il cavo flessibile del sensore di impronte digitali è ancora collegato.
Separa con cautela il bordo superiore del coperchio posteriore verso destra e appoggialo accanto al dispositivo.

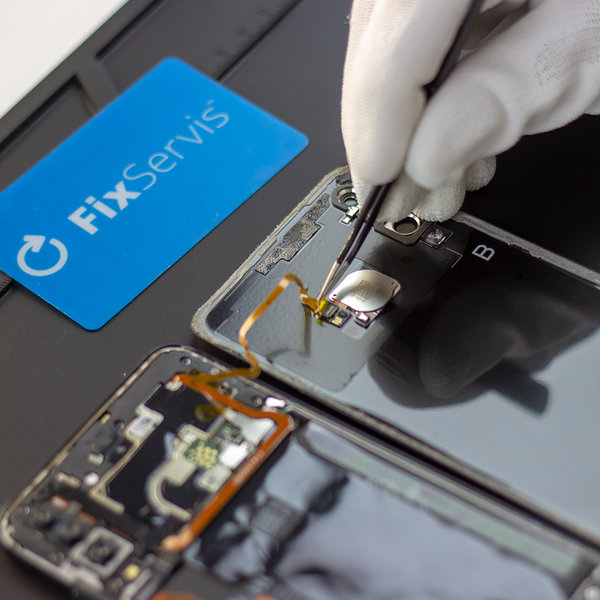

Passaggio 5 Cavo flessibile del sensore di impronte digitali
Utilizza una pinzetta o uno spudger per scollegare il cavo flessibile del sensore di impronte digitali.
Rimuovi il coperchio posteriore.

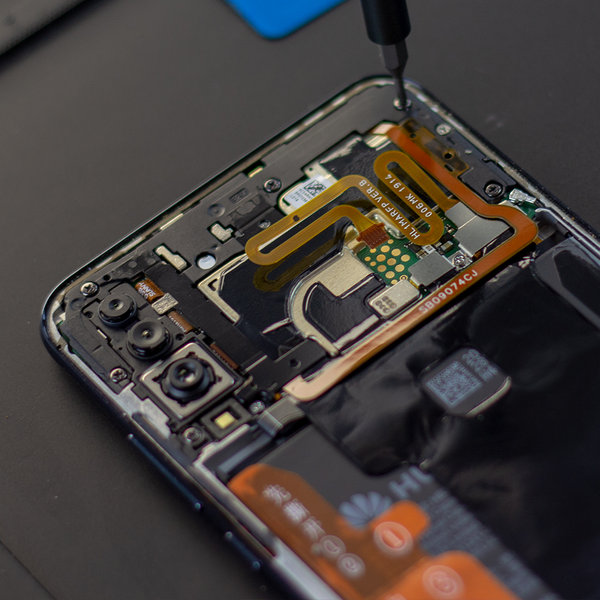

Passaggio 6 Viti
Utilizza un cacciavite Phillips #000 per rimuovere nella parte superiore:
- 7 viti #00
- 3 viti #00
Utilizza un cacciavite Phillips #000 per rimuovere nella parte inferiore:
- 1 vite #00
- 6 viti #00
Ricorda la posizione di ciascuna vite, in modo da rimontarla nello stesso punto, poiché sono diverse.

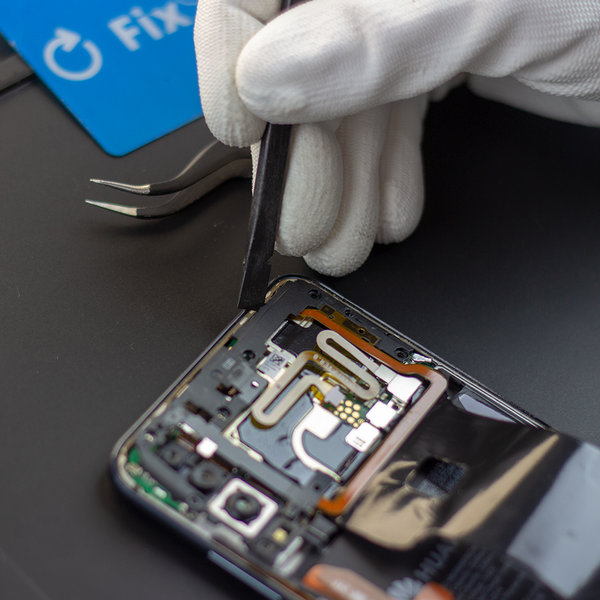

Passaggio 7 Coperture
Utilizza il lato piatto di uno spudger o una pinzetta a punta smussata per sollevare la copertura in plastica della scheda madre nel punto contrassegnato in rosso.
Rimuovi la staffa di copertura utilizzando una pinzetta.
Utilizza una pinzetta per staccare con cautela le estremità della pellicola in grafite dai due cavi flessibili.

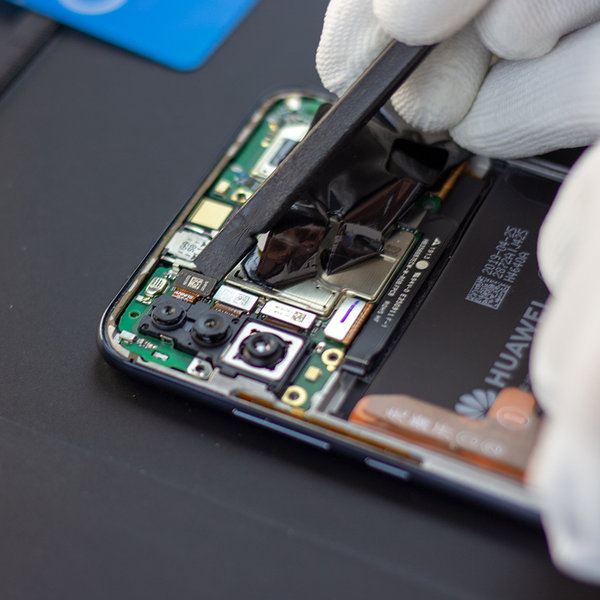

Passaggio 8 Fotocamera posteriore
Utilizza il lato piatto di uno spudger per scollegare i tre cavi flessibili della fotocamera posteriore.
Afferra con cautela la fotocamera posteriore con una pinzetta e rimuovila.

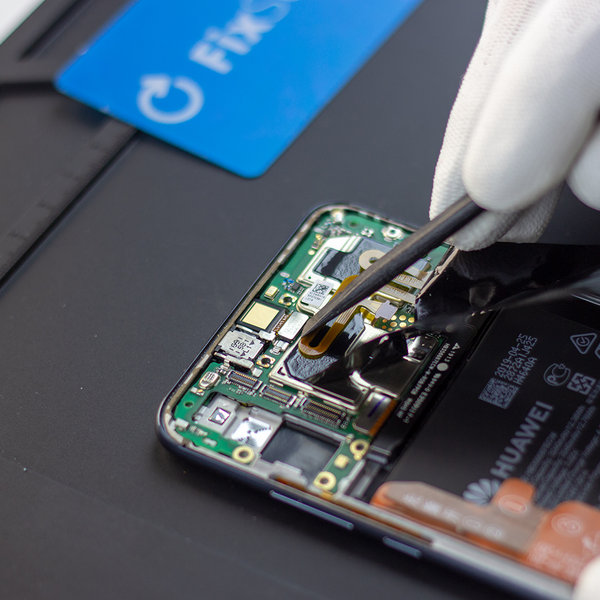

Passaggio 9 Fotocamera anteriore
Utilizza il lato piatto di uno spudger per scollegare il cavo flessibile della fotocamera anteriore.
Rimuovi la fotocamera anteriore utilizzando una pinzetta.

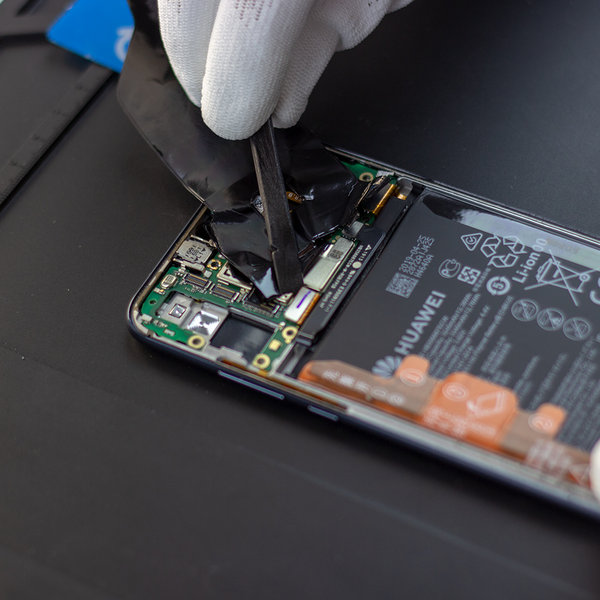

Passaggio 10 Cavi flessibili
Utilizza il lato piatto di uno spudger per scollegare:
il cavo flessibile LCD
il cavo flessibile della batteria
il cavo di collegamento
il cavo flessibile del sensore di impronte digitali
Utilizza una pinzetta per sollevare con cautela il cavo RF dal relativo connettore.

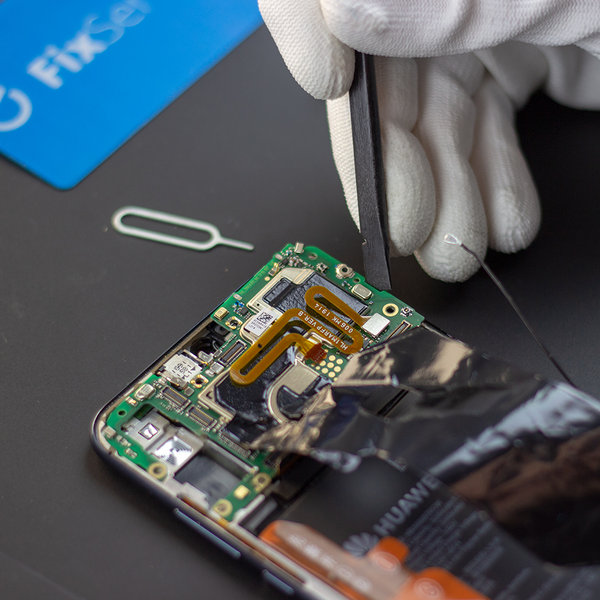

Passaggio 11 Scheda madre
Utilizza il lato piatto di uno spudger per sollevare la scheda madre e rimuovila insieme alla pellicola in grafite.

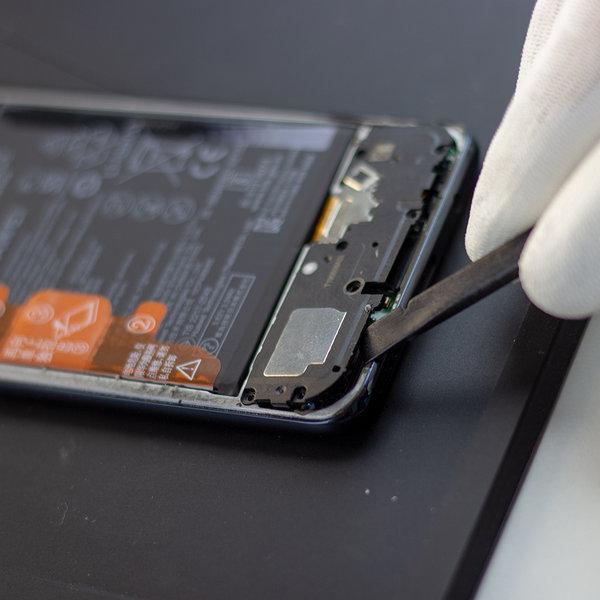

Passaggio 12 Gruppo altoparlante
Utilizza il lato piatto di uno spudger per sollevare il gruppo altoparlante e rimuoverlo.
Afferra il cavo RF e rimuovilo con cautela.

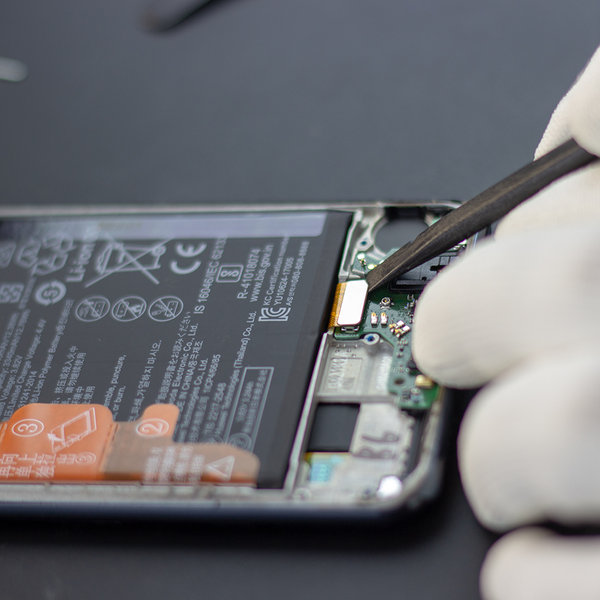

Passaggio 13 Cavo di collegamento
Utilizza il lato piatto di uno spudger per scollegare il cavo di collegamento.

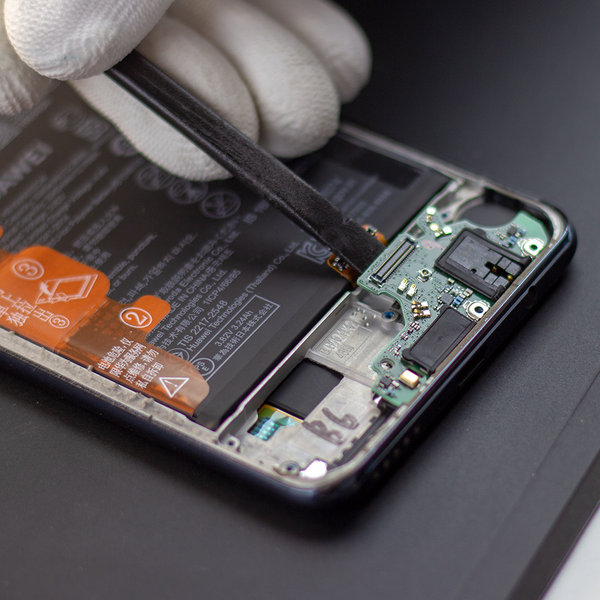

Passaggio 14 Porta di ricarica
La porta di ricarica è incollata in posizione.
Utilizza il lato piatto di uno spudger per staccare e sollevare con cautela la porta di ricarica.

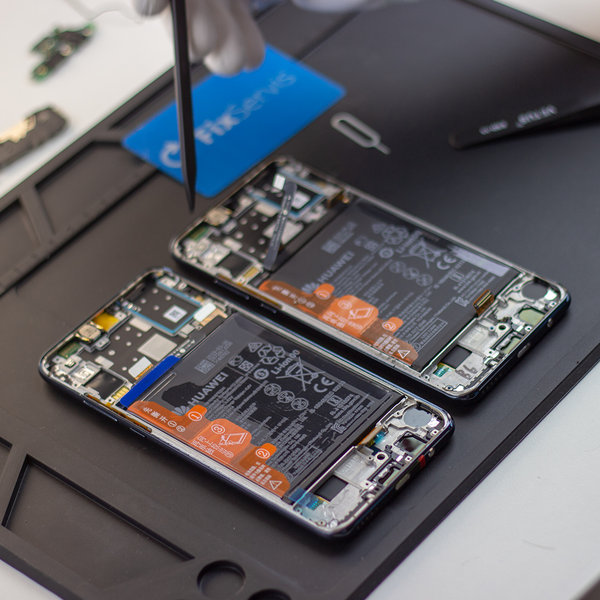

Passaggio 15 Preparazione del nuovo display
Confronta il nuovo display con quello originale.
Rimuovi tutte le pellicole protettive.
Per il rimontaggio, segui questa guida nell’ordine inverso.
