Sostituzione del display del Huawei P20 Pro
Difficoltà tecnica
Durata della procedura
Numero di passaggi nel tutorial
Ricambi necessari
Strumenti per la sostituzione
Prima di iniziare, è necessario scaricare il dispositivo al di sotto del 25%, poiché una batteria agli ioni di litio carica può incendiarsi e/o esplodere se viene accidentalmente perforata.
L’apertura del dispositivo compromette la protezione impermeabile. Se non viene ripristinata, il dispositivo continuerà a funzionare, ma non sarà più resistente all’acqua.
Durante la riparazione verrà compromesso l’adesivo che fissa alcuni componenti del dispositivo. Prima del rimontaggio, rimuovi accuratamente i residui di adesivo e applicane di nuovo.

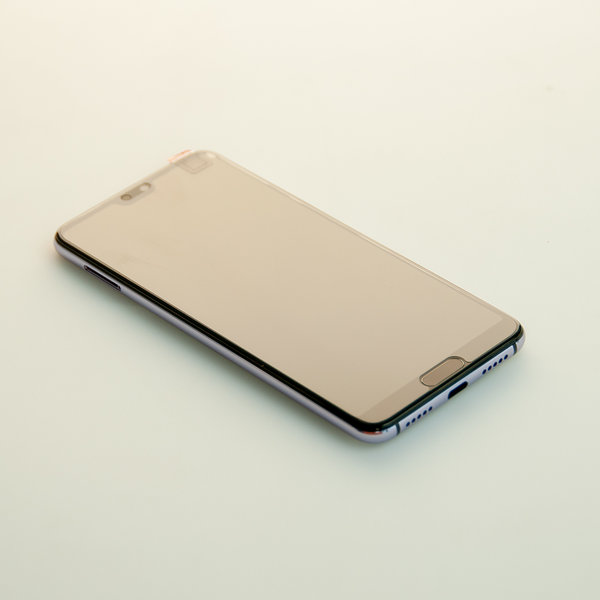

Passaggio 1 Apertura
Spegni il dispositivo.
Riscalda il vetro posteriore con una pistola termica o un asciugacapelli per ammorbidire l’adesivo sottostante.
Fai attenzione a non surriscaldare il dispositivo. Il display OLED e la batteria sono sensibili ai danni causati dal calore.

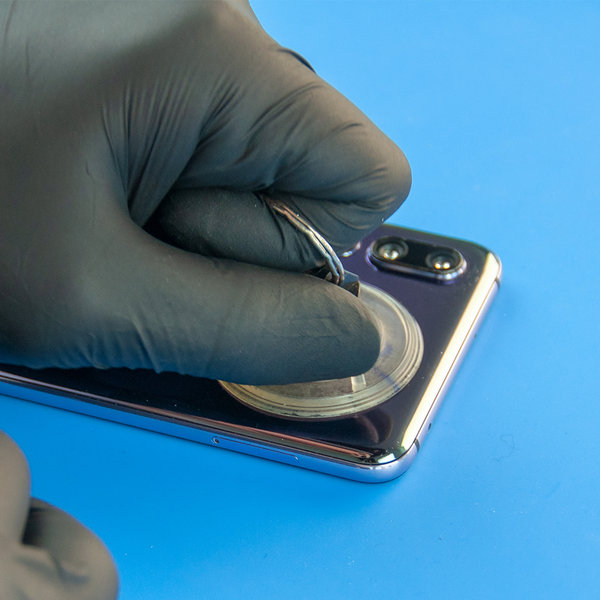

Passaggio 2 Apertura 2
Fissa la ventosa al bordo superiore del vetro posteriore.
Tira la ventosa per creare una piccola fessura tra il vetro posteriore e il telaio centrale.
Inserisci un plettro nella fessura.
Non inserire il plettro troppo in profondità, poiché potresti danneggiare i componenti interni del dispositivo.
Fai scorrere il plettro lungo il perimetro del dispositivo per separare l’adesivo che fissa il vetro posteriore.
Se hai difficoltà a separare l’adesivo, riscalda nuovamente il vetro posteriore.

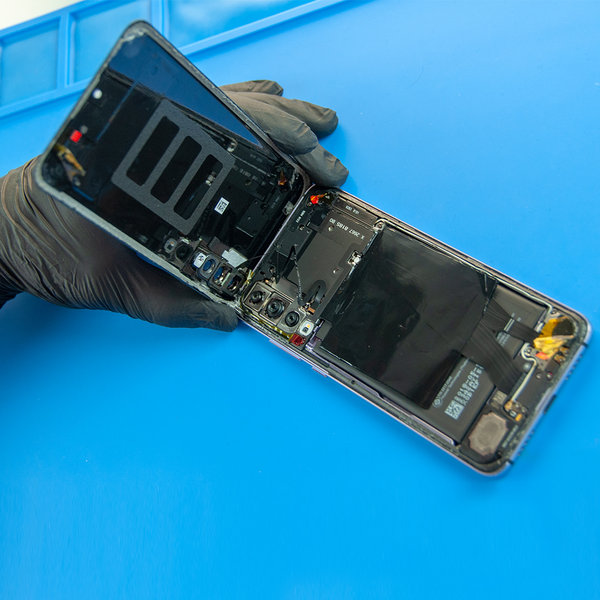

Passaggio 3 Apertura 3
Separa con cautela il vetro posteriore.
Non rimuoverlo ancora completamente, poiché vicino alla fotocamera posteriore è ancora collegato il cavo flessibile del sensore di prossimità.
Utilizza il lato piatto di uno spudger per scollegare il cavo flessibile del sensore di prossimità.
Rimuovi il vetro posteriore.
Durante il rimontaggio, prima di applicare il nuovo adesivo, rimuovi i residui di quello vecchio utilizzando alcol isopropilico e un panno privo di pelucchi.

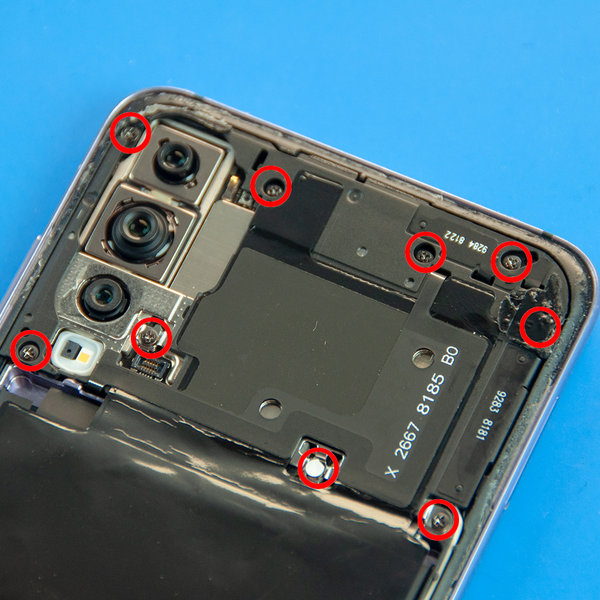

Passaggio 4 Staffa di copertura della scheda madre e NFC
Rimuovi le 9 viti Phillips #00.
Utilizza un plettro o uno strumento metallico di apertura per sganciare la staffa di copertura della scheda madre dalle clip, prima sul lato sinistro e poi su quello destro.
Rimuovi la staffa di copertura della scheda madre.

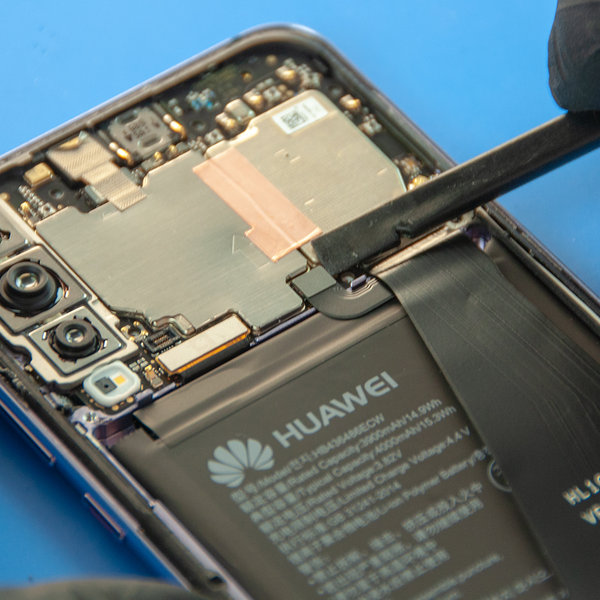

Passaggio 5 Scollegamento della batteria
Utilizza il lato piatto di uno spudger per scollegare il cavo flessibile della batteria.

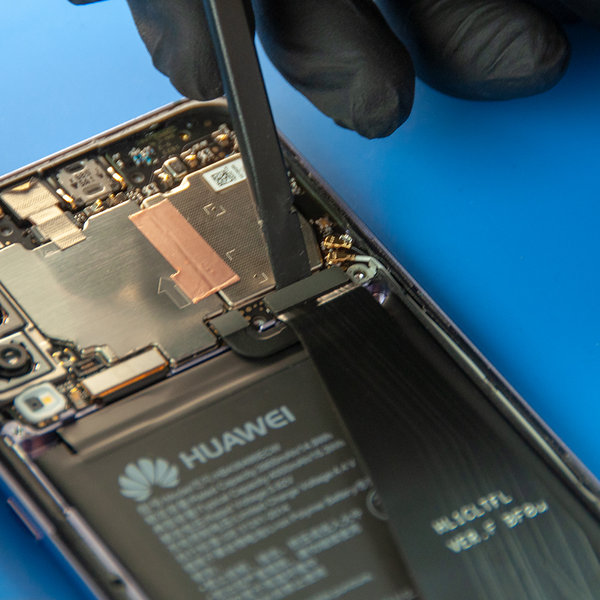

Passaggio 6 Cavo di collegamento con porta di ricarica
Utilizza il lato piatto di uno spudger per scollegare il cavo di collegamento nella parte superiore del dispositivo.
Rimuovi le 10 viti Phillips #00.
Utilizza il lato piatto di uno spudger per sollevare e rimuovere la staffa di copertura della scheda PCB.
Scollega il cavo dell’antenna utilizzando il lato piatto di uno spudger o una pinzetta.
Utilizza il lato piatto di uno spudger per scollegare l’altra estremità del cavo di collegamento nella parte inferiore del dispositivo, quindi rimuovilo insieme alla porta di ricarica.

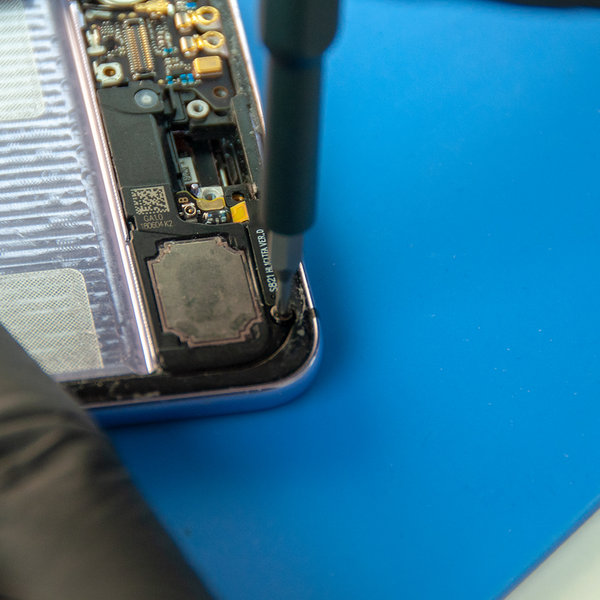

Passaggio 7 Scheda PCB
Rimuovi la vite Phillips #00 nell’angolo inferiore sinistro.
Utilizza una pinzetta per scollegare e rimuovere il cavo coassiale nero.
Solleva la scheda PCB con il lato piatto di uno spudger, quindi rimuovila utilizzando una pinzetta.

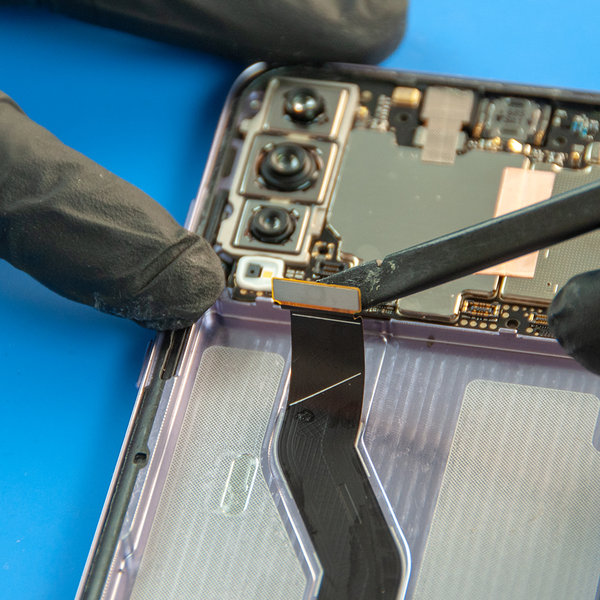

Passaggio 8 Cavo flessibile del display
Utilizza il lato piatto di uno spudger per sollevare e scollegare il cavo flessibile del display.

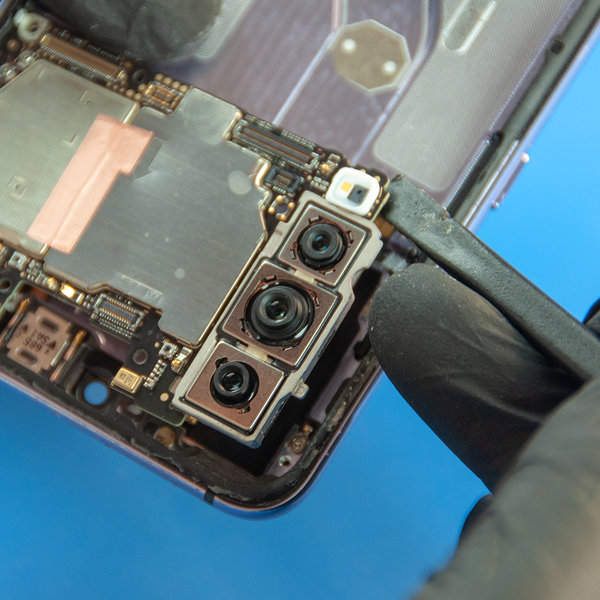

Passaggio 9 Scheda madre
Utilizza il lato piatto di uno spudger per sollevare e rimuovere la scheda madre.

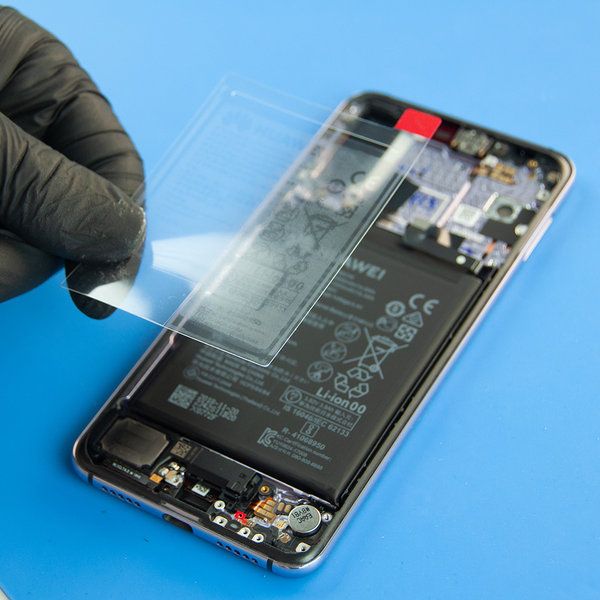

Passaggio 10 Preparazione del nuovo display
Confronta il nuovo display con quello originale.
Rimuovi tutte le pellicole protettive.
Per il rimontaggio, segui questa guida nell’ordine inverso.
