Questa guida serve a sostituire il gruppo del connettore Lightning dell’iPhone X.
I ricambi per iPhone X sono disponibili nel nostro negozio online. Se siete interessati alla riparazione dell’iPhone X, visitate una delle nostre filiali, dove provvederemo alla riparazione mentre aspettate.

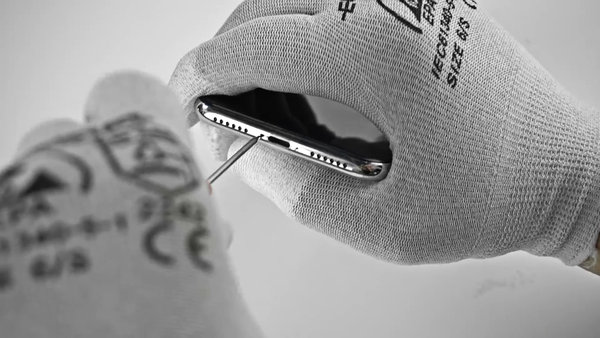

Passaggio 1 Smontaggio delle viti Pentalobe
Prima di iniziare, scaricate la batteria dell’iPhone al di sotto del 25%. Se una batteria carica viene danneggiata, sussiste il rischio di incendio o esplosione.
Spegnete l’iPhone.
L’apertura dell’iPhone X compromette la guarnizione impermeabile sotto il display. Se non viene sostituita, il dispositivo continuerà a funzionare, ma non sarà più resistente all’acqua.
Svitate le due viti Pentalobe da 6,9 mm nella parte inferiore dell’iPhone.
Il riscaldamento consente di ammorbidire lo strato di adesivo che fissa il display, facilitandone l’apertura.
Riscaldate il bordo inferiore del dispositivo con un asciugacapelli per circa 60 secondi. In questo modo l’adesivo presente in questa zona si ammorbidirà.

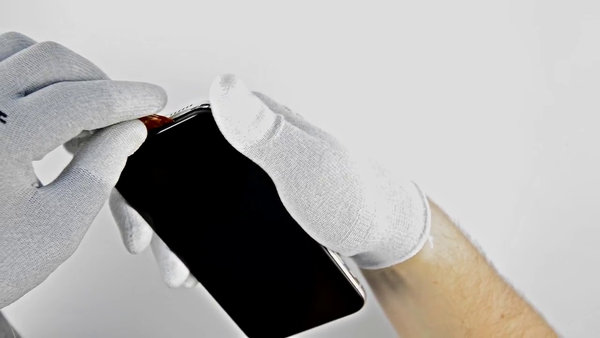

Passaggio 2 Apertura del dispositivo
Inserite un plettro nella fessura.
L’adesivo impermeabile che mantiene il display in posizione è molto resistente e la creazione di questa fessura richiede una forza considerevole. Se necessario, muovete il display verso l’alto e verso il basso per allentarlo e creare spazio sufficiente per inserire lo spudger.
Fate scorrere delicatamente il plettro verso sinistra lungo il bordo inferiore dell’iPhone.
Inclinate leggermente il plettro per allargare gradualmente la fessura.
Fate scorrere il plettro lungo il lato sinistro dell’iPhone, dal basso verso l’alto in direzione del bordo superiore. Per il momento, non fatelo scorrere direttamente lungo il bordo superiore.
Passate al lato destro del dispositivo e separate il display dalla scocca con lo stesso movimento utilizzato in precedenza.
Non inserite il plettro troppo in profondità, poiché potreste danneggiare i cavi del display su questo lato del dispositivo. Inseritelo al massimo per una profondità pari alla larghezza della cornice del display.
Fate scorrere il plettro lungo il bordo superiore del display per separare l’adesivo rimanente.
Anche in questa zona non inserite il plettro oltre il bordo del display, poiché potreste danneggiare i sensori superiori.
Il bordo superiore può essere difficile da separare. Se necessario, muovete delicatamente il display per staccarlo dall’adesivo fino a quando non si libera.

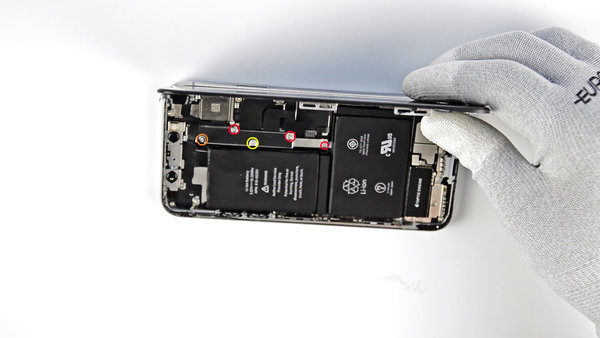

Passaggio 3 Rimozione del gruppo display
Svitate le cinque viti Y000 che fissano la staffa dei connettori della scheda madre:
- 3 viti da 1,1 mm
- 1 vite da 3,1 mm
- 1 vite da 3,7 mm
Durante questa procedura, annotate la posizione di ciascuna vite. Se le scambiate durante il rimontaggio, potreste danneggiare il dispositivo.
Rimuovete la staffa dal telefono.

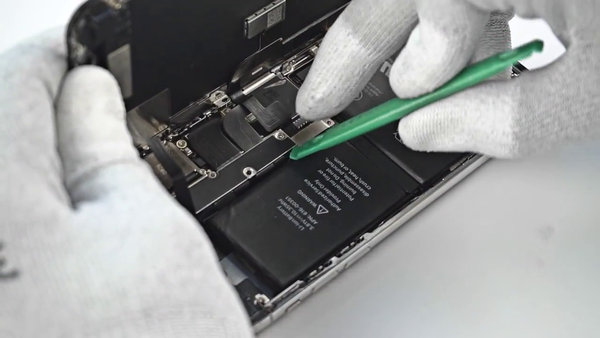

Passaggio 4 Scollegamento dei connettori
Utilizzate la punta dello spudger o un’unghia per scollegare il connettore della batteria dalla scheda madre.
Cercate di non danneggiare il silicone nero che circonda questo e gli altri connettori. Il silicone offre una protezione aggiuntiva contro l’acqua.
Piegate delicatamente il connettore lontano dalla scheda madre e dagli altri connettori, per evitare che entrino in contatto e provochino un eventuale cortocircuito.
Utilizzate la punta dello spudger o un’unghia per scollegare i connettori del modulo dei sensori anteriori, del pannello OLED e del vetro touch.

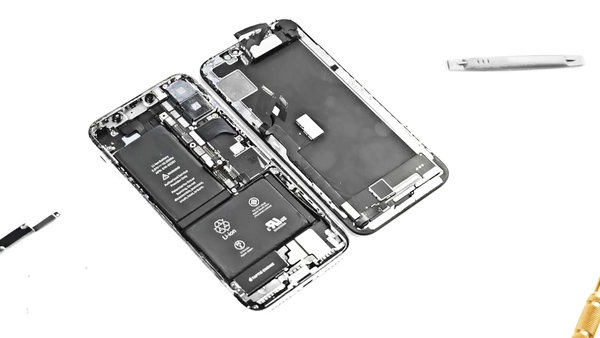

Passaggio 5 Separazione del gruppo display dalla scocca posteriore
Il cavo flex è leggermente incollato in posizione.
Sollevate delicatamente il cavo flex finché l’adesivo non si stacca.
Separate il gruppo display dalla scocca posteriore.

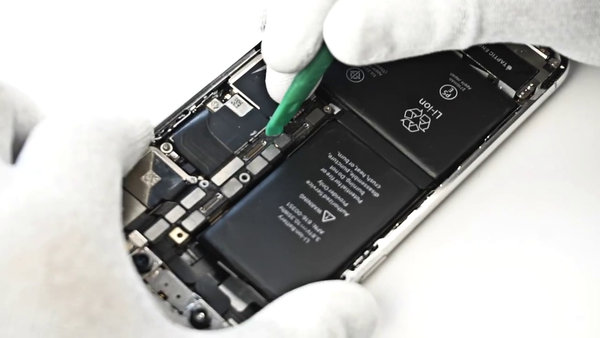

Passaggio 6 Rimozione della batteria 1
La batteria dell’iPhone X è fissata in posizione da quattro strisce biadesive: una nella parte superiore della batteria e tre nella parte inferiore.
Ogni striscia presenta un’estremità nera incollata sulla parte superiore della batteria, quindi è facilmente riconoscibile.
Staccate l’estremità della prima striscia situata nella parte inferiore sinistra della batteria.
Utilizzate una pinzetta con punta arrotondata o le unghie per evitare di danneggiare la batteria.
Ripetete la stessa operazione con le altre estremità nella parte inferiore della batteria.
Fate attenzione a non danneggiare il connettore dell’altoparlante situato sotto la striscia adesiva centrale.

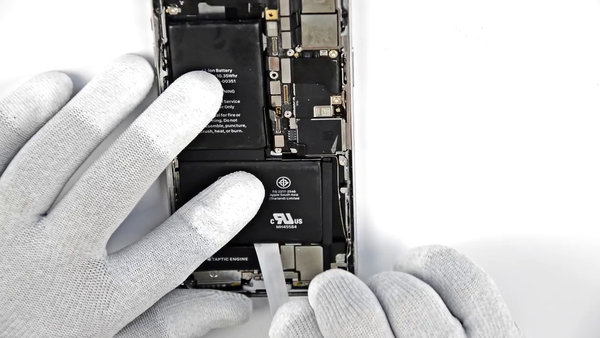

Passaggio 7 Rimozione della batteria 2
Afferrate con le dita la prima striscia sul lato sinistro del bordo inferiore della batteria ed estraetela da sotto la batteria, tirandola verso la parte inferiore dell’iPhone.
Tirate lentamente e in modo uniforme finché la striscia non sarà completamente fuoriuscita da sotto la batteria. Mantenete un’angolazione massima di 60° o inferiore.
La striscia tende a ritornare alla sua lunghezza originale. Se vi scivola dalle dita, riafferratela e continuate a tirare.
Ripetete la procedura con la striscia sul lato destro del dispositivo, lasciando per ultima quella centrale.
Durante la rimozione dell’ultima striscia, fate attenzione a non farla aderire al cavo flex.
Ripetete la stessa operazione con l’ultima striscia situata nella parte superiore della batteria.
Questa striscia si trova molto vicino ai componenti hardware del Face ID di Apple. Se questi componenti vengono danneggiati, il dispositivo potrà essere riparato esclusivamente da Apple. Procedete quindi con cautela.
Durante la rimozione di questa striscia, tenete delicatamente ferma la batteria per evitare che salti fuori dal dispositivo.
Se siete riusciti a rimuovere tutte le strisce, saltate il passaggio successivo.
Rimuovete la batteria dal telefono. Durante il rimontaggio, applicate nuove strisce biadesive sulla batteria.

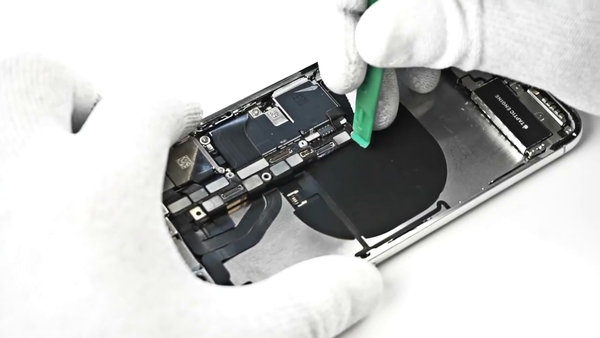

Passaggio 8 Scollegamento dei cavi flex
Utilizzate la punta dello spudger o un’unghia per scollegare i connettori di tutti i cavi flex.

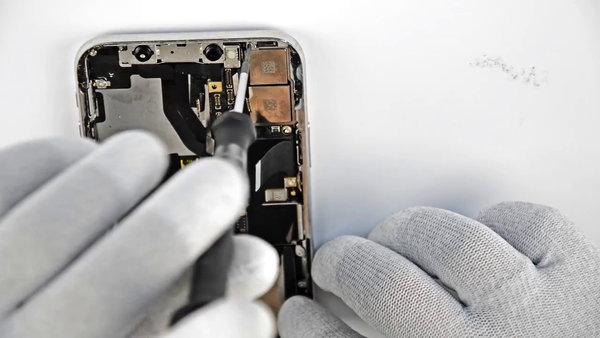

Passaggio 9 Smontaggio della fotocamera anteriore
Svitate le due viti che fissano la piastrina di protezione della fotocamera e scollegate il cavo flex utilizzando uno spudger.

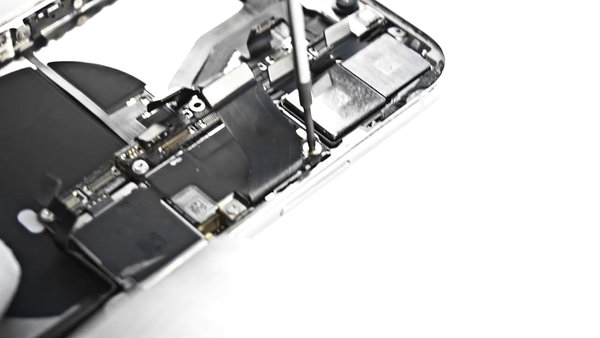

Passaggio 10 Smontaggio della scheda madre
Svitate le tre viti PH000 che fissano la scheda madre e rimuovetela.

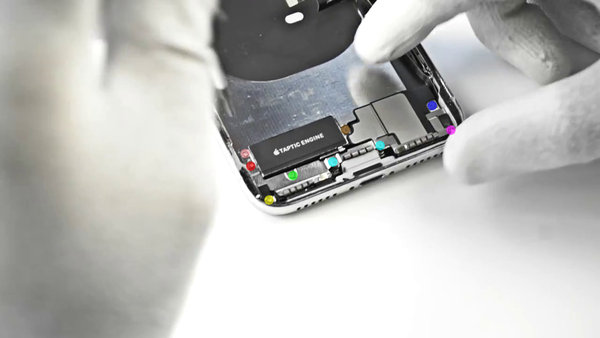

Passaggio 11 Rimozione della piastra di protezione dell’altoparlante 1
Svitate le nove viti che fissano il connettore di ricarica:
- 2 viti Y000 da 1,9 mm
- 1 vite Y000 da 1,2 mm
- 1 vite Y000 da 1,6 mm
- 1 vite Y000 da 2,1 mm
- 1 vite Phillips da 2,4 mm
- 1 vite Phillips da 1,7 mm
- 1 vite Phillips da 1,5 mm
- 1 vite Phillips da 2,3 mm

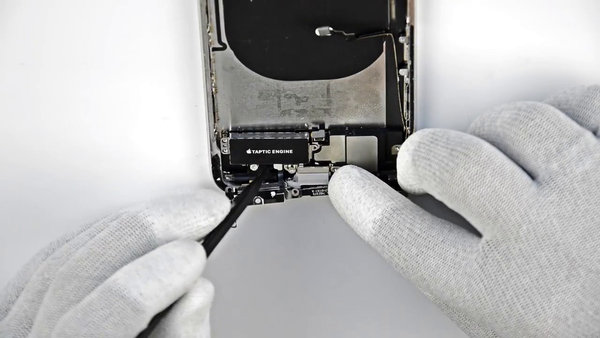

Passaggio 12 Rimozione della piastra di protezione dell’altoparlante 2
Scollegate dal telefono il cavo flex di messa a terra e rimuovete la piastra di protezione.

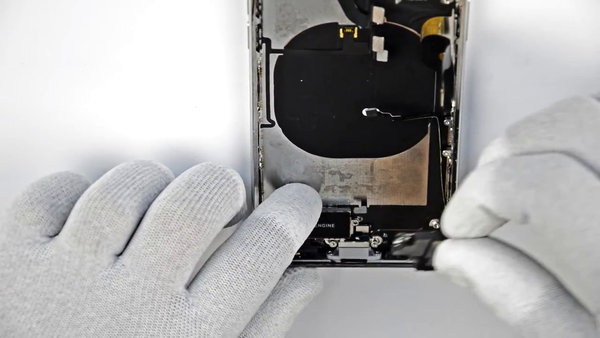

Passaggio 13 Scollegamento del Taptic Engine e dell’altoparlante
Scollegate i cavi flex del Taptic Engine e dell’altoparlante, quindi rimuovete entrambi i componenti.

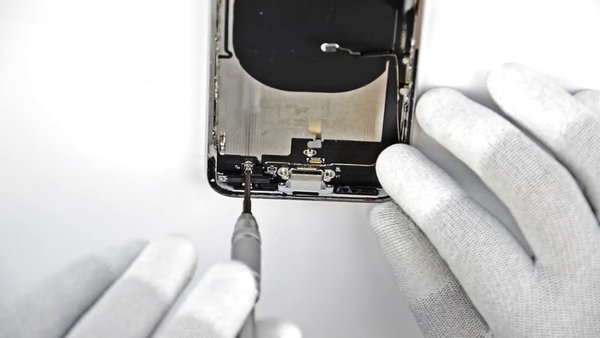

Passaggio 14 Smontaggio del connettore di ricarica 1
Svitate le nove viti PH000 che fissano il connettore di ricarica e il barometro.

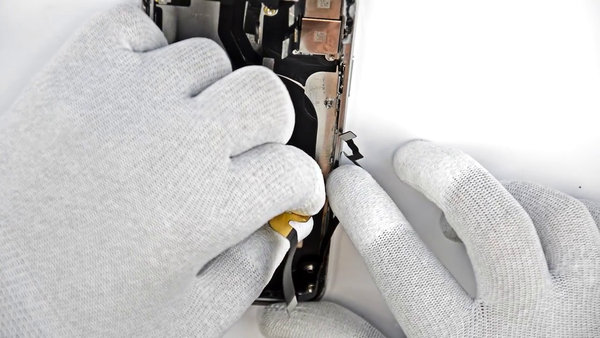

Passaggio 15 Smontaggio del connettore di ricarica 2
Staccate con cautela il cavo flex del connettore di ricarica, quindi rimuovete il connettore.
Per il rimontaggio, seguite questa guida in ordine inverso.
