Difficoltà tecnica

Impegnativo

Durata della procedura

1 ora - 2 ore

Numero di passaggi nel tutorial

11

Questa guida serve a sostituire il gruppo del connettore Lightning dell’iPhone 7 Plus, sostituendo contemporaneamente anche il microfono.

I ricambi per iPhone 7 Plus sono disponibili nel nostro negozio online. Se siete interessati alla riparazione dell’iPhone 7 Plus, visitate una delle nostre filiali, dove provvederemo alla riparazione mentre aspettate.

Passaggio 1

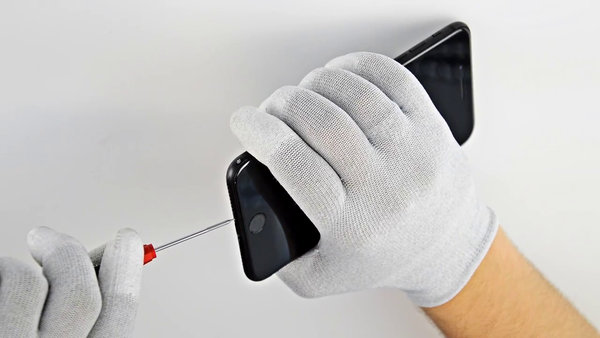

Viti Pentalobe

Viti Pentalobe
Viti Pentalobe #1
Viti Pentalobe #2

Prima di iniziare, scaricate la batteria dell’iPhone al di sotto del 25%. Se una batteria carica viene danneggiata, sussiste il rischio di incendio o esplosione.

Spegnete l’iPhone.

L’apertura dell’iPhone 7 Plus compromette la guarnizione impermeabile sotto il display. Se non viene sostituita, il dispositivo continuerà a funzionare, ma non sarà più resistente all’acqua.

Svitate le due viti Pentalobe da 6,9 mm nella parte inferiore dell’iPhone.

Il riscaldamento consente di ammorbidire lo strato di adesivo che fissa il display, facilitandone l’apertura.

Riscaldate il bordo inferiore del dispositivo con un asciugacapelli per circa 60 secondi. In questo modo l’adesivo presente in questa zona si ammorbidirà.

Passaggio 2

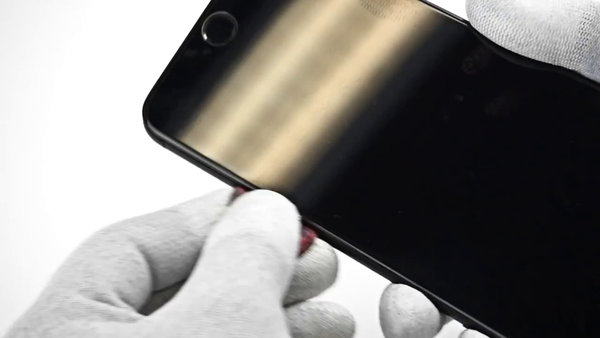

Apertura del dispositivo

Apertura del dispositivo
Apertura del dispositivo #1
Apertura del dispositivo #2
Apertura del dispositivo #3

Inserite un plettro nella fessura.

L’adesivo impermeabile che mantiene il display in posizione è molto resistente e la creazione di questa fessura richiede una forza considerevole. Se necessario, muovete il display verso l’alto e verso il basso per allentarlo e creare spazio sufficiente per inserire lo spudger.

Fate scorrere delicatamente il plettro verso sinistra lungo il bordo inferiore dell’iPhone.

Inclinate leggermente il plettro per allargare gradualmente la fessura.

Fate scorrere il plettro lungo il lato sinistro dell’iPhone, dal basso verso l’alto in direzione del bordo superiore. Per il momento, non fatelo scorrere direttamente lungo il bordo superiore.

Passate al lato destro del dispositivo e separate il display dalla scocca con lo stesso movimento utilizzato in precedenza.

Non inserite il plettro troppo in profondità, poiché potreste danneggiare i cavi del display su questo lato del dispositivo. Inseritelo al massimo per una profondità pari alla larghezza della cornice del display.

Fate scorrere il plettro lungo il bordo superiore del display per separare l’adesivo rimanente.

Anche in questa zona non inserite il plettro oltre il bordo del display, poiché potreste danneggiare i sensori superiori.

Il bordo superiore può essere difficile da separare. Se necessario, muovete delicatamente il display per staccarlo dall’adesivo fino a quando non si libera.

Passaggio 3

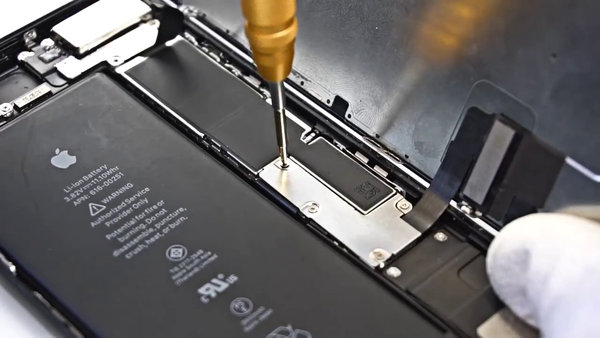

Rimozione del gruppo display

Rimozione del gruppo display
Rimozione del gruppo display #1
Rimozione del gruppo display #2
Rimozione del gruppo display #3
Rimozione del gruppo display #4
Rimozione del gruppo display #5
Rimozione del gruppo display #6
Rimozione del gruppo display #7

Svitate le sette viti Y000 che fissano la staffa dei connettori della scheda madre.

Durante questa procedura, annotate la posizione di ciascuna vite. Se le scambiate durante il rimontaggio, potreste danneggiare il dispositivo.

Rimuovete la staffa dal telefono.

Passaggio 4

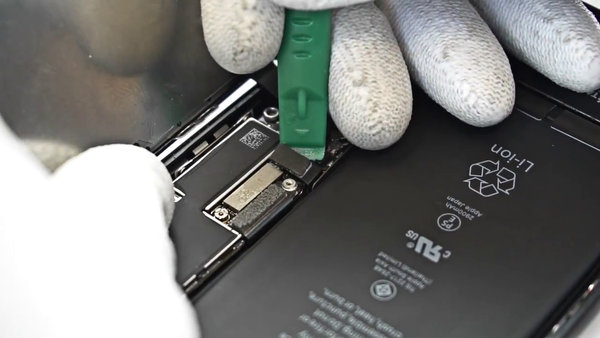

Scollegamento dei cavi flex

Scollegamento dei cavi flex
Scollegamento dei cavi flex #1
Scollegamento dei cavi flex #2
Scollegamento dei cavi flex #3
Scollegamento dei cavi flex #4

Utilizzate la punta dello spudger o un’unghia per scollegare il connettore della batteria dalla scheda madre.

Cercate di non danneggiare il silicone nero che circonda questo e gli altri connettori. Il silicone offre una protezione aggiuntiva contro l’acqua.

Piegate delicatamente il connettore lontano dalla scheda madre e dagli altri connettori, per evitare che entrino in contatto e provochino un eventuale cortocircuito.

Utilizzate la punta dello spudger o un’unghia per scollegare i connettori del modulo dei sensori anteriori, del pannello OLED e del vetro touch.

Passaggio 5

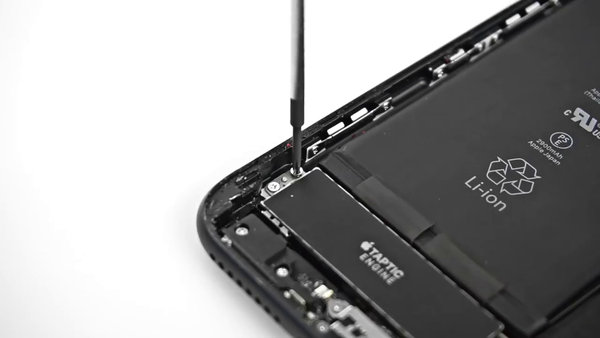

Taptic Engine e altoparlante

Taptic Engine e altoparlante
Taptic Engine e altoparlante #1
Taptic Engine e altoparlante #2
Taptic Engine e altoparlante #3
Taptic Engine e altoparlante #4
Taptic Engine e altoparlante #5
Taptic Engine e altoparlante #6
Taptic Engine e altoparlante #7
Taptic Engine e altoparlante #8
Taptic Engine e altoparlante #9

Svitate le sei viti che fissano il Taptic Engine e l’altoparlante.

Scollegate il cavo flex del Taptic Engine.

Rimuovete prima l’altoparlante e poi il Taptic Engine.

Passaggio 6

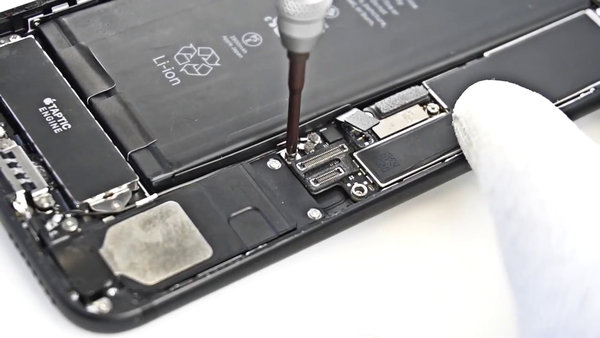

Svitamento delle viti della scheda madre e della fotocamera

Svitamento delle viti della scheda madre e della fotocamera
Svitamento delle viti della scheda madre e della fotocamera #1
Svitamento delle viti della scheda madre e della fotocamera #2
Svitamento delle viti della scheda madre e della fotocamera #3
Svitamento delle viti della scheda madre e della fotocamera #4
Svitamento delle viti della scheda madre e della fotocamera #5
Svitamento delle viti della scheda madre e della fotocamera #6
Svitamento delle viti della scheda madre e della fotocamera #7
Svitamento delle viti della scheda madre e della fotocamera #8
Svitamento delle viti della scheda madre e della fotocamera #9
Svitamento delle viti della scheda madre e della fotocamera #10
Svitamento delle viti della scheda madre e della fotocamera #11
Svitamento delle viti della scheda madre e della fotocamera #12
Svitamento delle viti della scheda madre e della fotocamera #13

Svitate le tredici viti che fissano la scheda madre e la fotocamera.

Passaggio 7

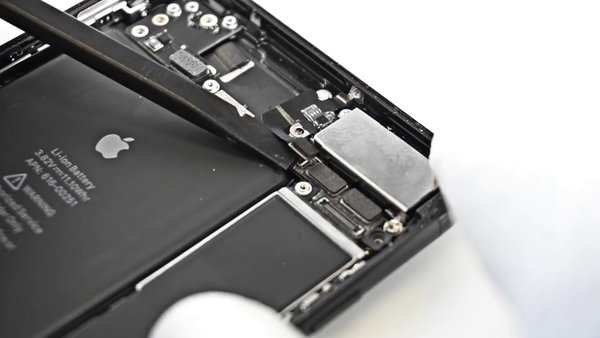

Scollegamento della fotocamera

Scollegamento della fotocamera

Utilizzando uno strumento di apertura a doppia estremità, scollegate il cavo flex della fotocamera.

Passaggio 8

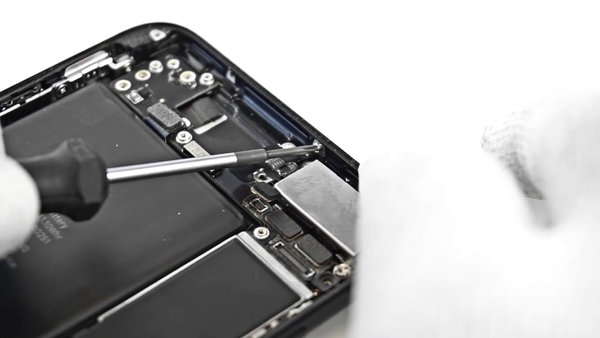

Viti della fotocamera

Viti della fotocamera
Viti della fotocamera #1
Viti della fotocamera #2

Svitate le due viti che fissano la fotocamera.

Passaggio 9

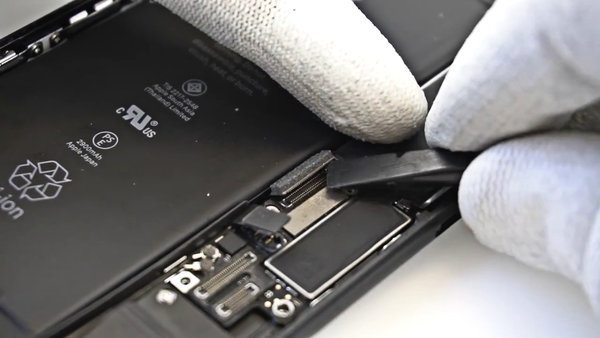

Scollegamento dei cavi flex collegati alla scheda madre

Scollegamento dei cavi flex collegati alla scheda madre
Scollegamento dei cavi flex collegati alla scheda madre #1
Scollegamento dei cavi flex collegati alla scheda madre #2
Scollegamento dei cavi flex collegati alla scheda madre #3
Scollegamento dei cavi flex collegati alla scheda madre #4
Scollegamento dei cavi flex collegati alla scheda madre #5
Scollegamento dei cavi flex collegati alla scheda madre #6
Scollegamento dei cavi flex collegati alla scheda madre #7

Scollegate tutti i cavi flex collegati alla scheda madre, quindi rimuovete la scheda.

Passaggio 10

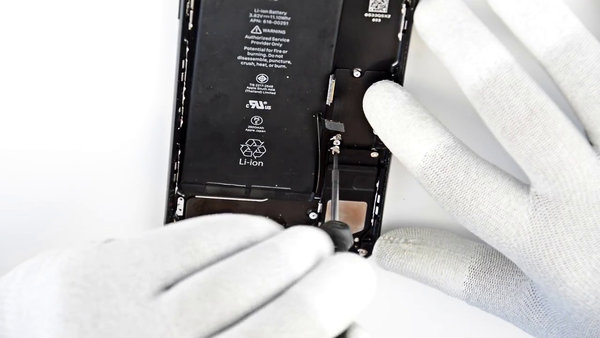

Cavo RF, altoparlante e connettore di ricarica

Cavo RF, altoparlante e connettore di ricarica
Cavo RF, altoparlante e connettore di ricarica #1
Cavo RF, altoparlante e connettore di ricarica #2
Cavo RF, altoparlante e connettore di ricarica #3
Cavo RF, altoparlante e connettore di ricarica #4
Cavo RF, altoparlante e connettore di ricarica #5
Cavo RF, altoparlante e connettore di ricarica #6
Cavo RF, altoparlante e connettore di ricarica #7
Cavo RF, altoparlante e connettore di ricarica #8
Cavo RF, altoparlante e connettore di ricarica #9
Cavo RF, altoparlante e connettore di ricarica #10

Svitate le dieci viti che fissano il cavo RF, l’altoparlante e il connettore di ricarica.

Passaggio 11

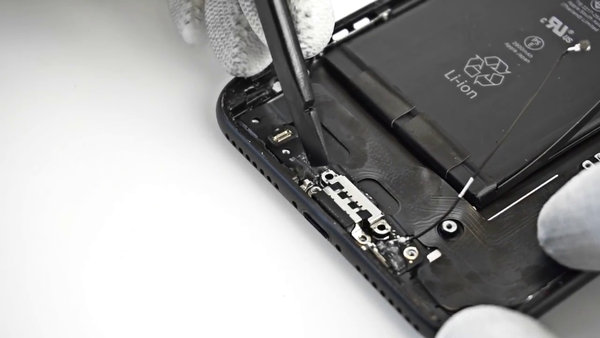

Rimozione del connettore di ricarica

Rimozione del connettore di ricarica
Rimozione del connettore di ricarica #1
Rimozione del connettore di ricarica #2
Rimozione del connettore di ricarica #3
Rimozione del connettore di ricarica #4

Staccate lentamente il connettore di ricarica partendo dalla parte superiore, quindi rimuovetelo.

Per installare il nuovo connettore di ricarica, seguite questa guida in ordine inverso.
