Sostituzione della batteria di iPhone 14 Pro

Prestare attenzione all’esposizione ai liquidi quando si apre il display dell’iPhone. Assicurarsi di avere le guarnizioni di ricambio pronte prima di procedere.

1. Spegnere l’iPhone prima di iniziare lo smontaggio e coprire eventuali crepe con nastro adesivo.

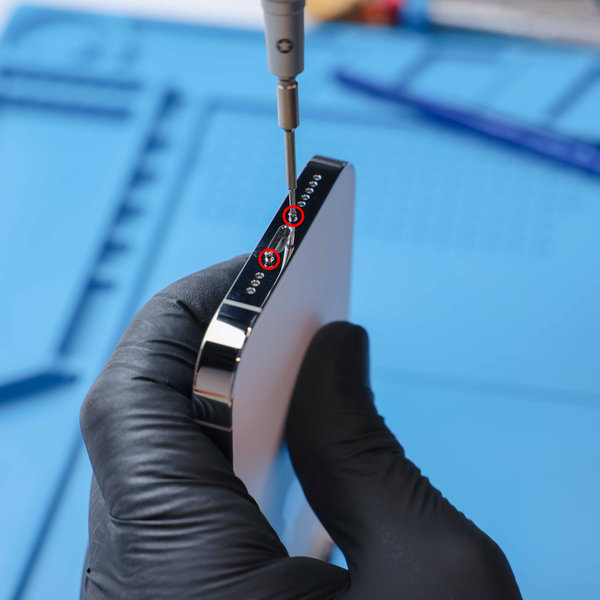

2. Rimuovere le due viti pentalobe P2 da 6,8 mm situate sul bordo inferiore dell’iPhone.

A) Riscaldamento del telefono

Si consiglia di indossare guanti protettivi ESD.

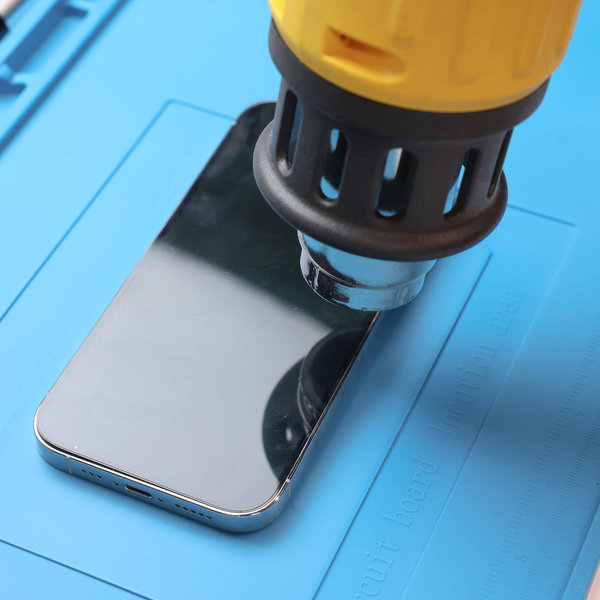

Utilizzare un asciugacapelli o una pistola termica e riscaldare l’intero perimetro del display per circa 3 minuti fino a raggiungere una temperatura di circa 80 °C (176 °F), oppure fino a quando diventa difficile tenere il telefono in mano a causa del calore.
Il riscaldamento aiuta ad ammorbidire l’adesivo tra il display e il telaio del telefono, facilitando l’apertura.

Lungo il lato sinistro dell’iPhone sono presenti cavi flat. Non inserire il plettro o la scheda su questo lato.

B) Apertura del display

Il display può essere aperto in due modi: il primo con una ventosa e il secondo con uno strumento di fissaggio, che è più sicuro.

In questa guida utilizzeremo la ventosa.

Posizionamento della ventosa

Posizionare le ventose vicino al bordo inferiore dell’iPhone, una sul lato frontale e una sul lato posteriore, quindi premere delicatamente.
Se si utilizza una singola ventosa, applicarla sul bordo inferiore del telefono, evitando il bordo del vetro.

Tenere saldamente l’iPhone e tirare la ventosa con forza costante per creare una piccola fessura tra il telaio e il display.
Dopo aver separato il display di circa 3 mm dal telaio, inserire un plettro o una scheda nella fessura.

L’adesivo è molto resistente, quindi può essere necessaria una forza considerevole. Se si hanno difficoltà, riscaldare nuovamente il bordo inferiore e muovere delicatamente il display su e giù fino a creare una fessura sufficiente.

C) Riscaldamento del lato destro

Utilizzare un asciugacapelli o una pistola termica e riscaldare il lato destro dell’iPhone (lato del tasto di accensione) per 90 secondi o fino a quando il display diventa troppo caldo da toccare.

D) Separazione dell’adesivo (lato destro)

Far scorrere il plettro o la scheda dall’angolo inferiore destro fino all’angolo superiore destro per separare l’adesivo.
Non inserire il plettro o la scheda più di 3 mm, per evitare danni ai componenti interni.

Prima di continuare, lasciare il plettro nell’angolo superiore destro.

Riscaldare il bordo superiore dell’iPhone per 90 secondi o fino a quando il display diventa troppo caldo da toccare.
Far scorrere il plettro attorno all’angolo superiore destro per separare l’adesivo superiore.

Prima di continuare, lasciare il plettro nell’angolo superiore sinistro.

E) Riscaldamento del lato sinistro

Utilizzare un asciugacapelli o una pistola termica e riscaldare il lato sinistro dell’iPhone per 90 secondi o fino a quando il display diventa troppo caldo da toccare.

F) Separazione dell’adesivo (lato sinistro)

Inserire il secondo plettro o scheda nell’angolo inferiore sinistro dell’iPhone.
Far scorrere lo strumento lungo tutto il bordo fino a quando le clip che tengono il display si rilasciano. Prestare molta attenzione ai cavi flat presenti su questo lato del display.

Se si hanno difficoltà a separare l’adesivo, riscaldare nuovamente il lato sinistro.

a. Rimuovere la ventosa dallo schermo.

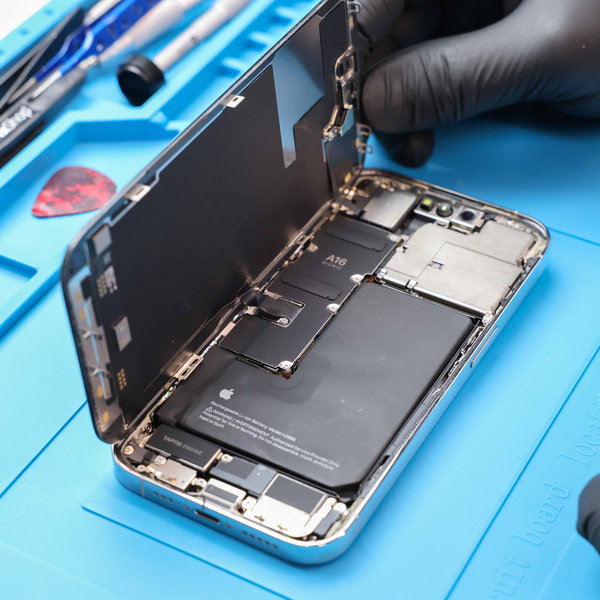

b. Ruotare l’iPhone in modo che il lato destro sia rivolto verso di voi. Aprire l’iPhone sollevando il display dal lato destro, come se si aprisse la copertina di un libro.
c. Appoggiare il display contro un oggetto stabile per mantenerlo in posizione verticale mentre si lavora sul telefono.
d. Durante il riassemblaggio, posizionare lo schermo in sede e allineare le clip lungo il bordo superiore. Premere delicatamente il bordo superiore in posizione prima di fissare il resto dello schermo.
e. Se non si inserisce facilmente, controllare le clip lungo il perimetro dello schermo per assicurarsi che non siano piegate.

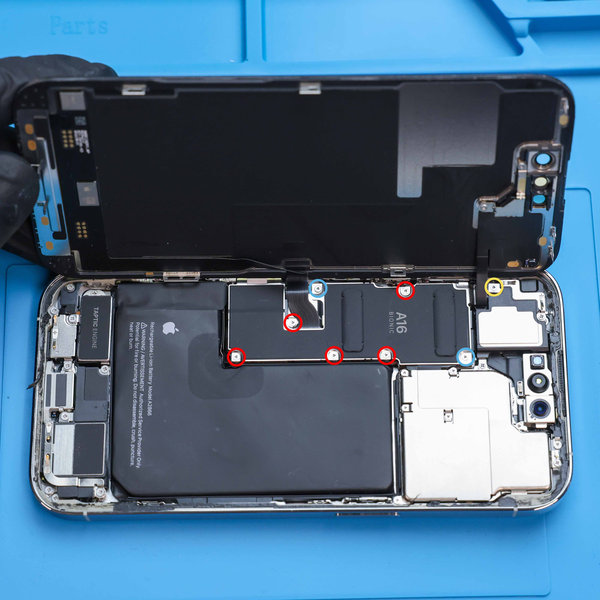

a. Utilizzare un cacciavite Y000 per rimuovere le 8 viti che fissano le coperture del connettore della batteria:
Cinque viti da 1,3 mm
Due viti da 1,6 mm
Una vite da 1,9 mm

b. In questa fase del riassemblaggio, è consigliabile accendere l’iPhone e testare tutte le funzioni prima di sigillare lo schermo.

c. Assicurarsi di spegnerlo completamente prima di riprendere il lavoro.

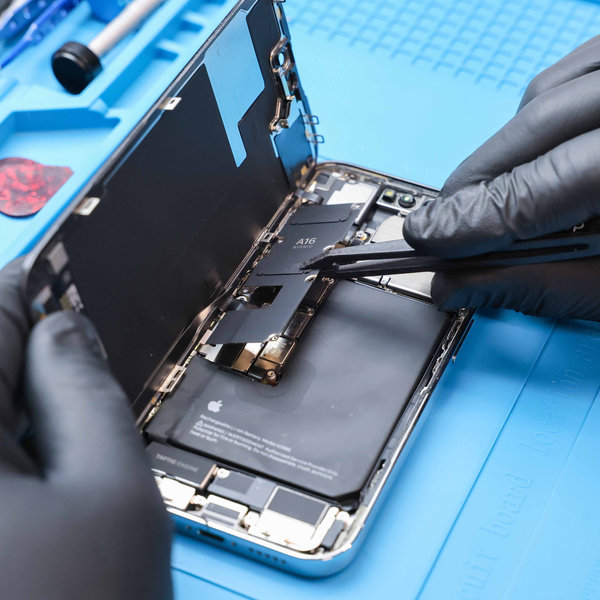

a. Afferrare la copertura del connettore con una pinzetta e farla scorrere verso il basso con cautela per rimuoverla.

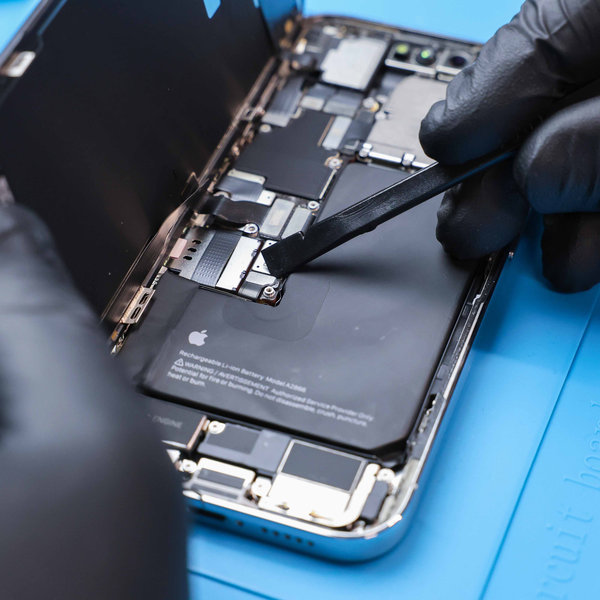

a. Utilizzare la punta appuntita di uno spudger per scollegare il cavo della batteria sollevando delicatamente il connettore verso l’alto dalla sua sede.
b. Evitare di danneggiare la guarnizione in silicone nera che circonda questo e altri collegamenti della scheda, poiché offre una protezione aggiuntiva contro acqua e polvere.
c. Piegare leggermente il connettore lontano dalla scheda logica per evitare che si ricolleghi accidentalmente e alimenti il telefono durante la riparazione.

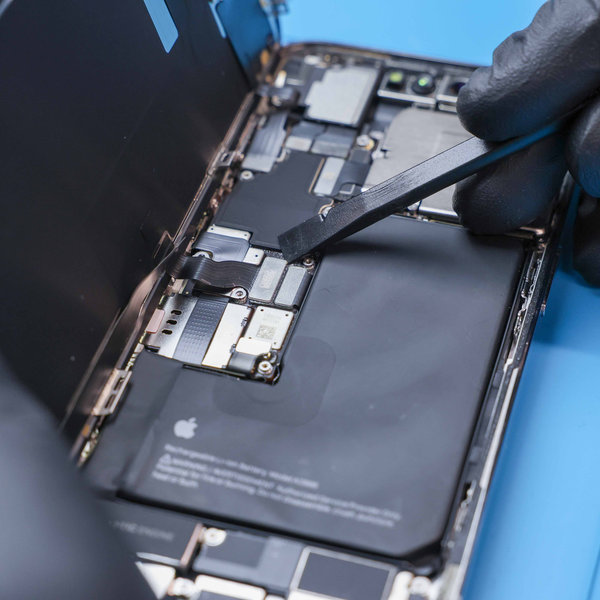

a. Utilizzare la punta appuntita di uno spudger per scollegare il primo cavo del display sollevando il connettore verso l’alto dalla sua sede.
b. Ripetere la procedura con l’altro connettore.

a. Dopo aver pulito l’area con alcol isopropilico, applicare un nuovo adesivo.

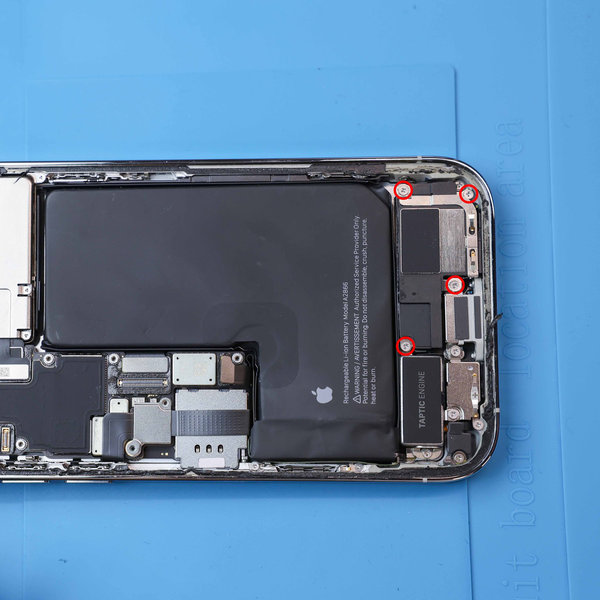

a. Rimuovere le quattro viti da 1,5 mm che fissano l’altoparlante.
b. Utilizzare l’estremità piatta di uno spudger per sollevare e allentare l’altoparlante dal dispositivo.
c. Afferrare l’altoparlante utilizzando una pinzetta.

a. Se il nuovo componente non include la striscia in plastica nella parte superiore del Taptic Engine, sarà necessario trasferirla sul pezzo di ricambio.
b. Staccare con attenzione la striscia adesiva dal Taptic Engine utilizzando le dita o una pinzetta.

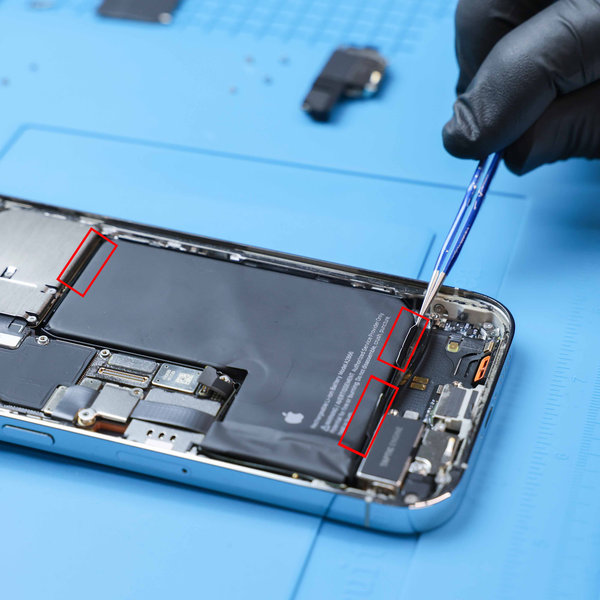

a. La batteria è fissata al telaio posteriore con tre strisce adesive a rilascio elastico: due sul bordo inferiore e una sul bordo superiore.
b. Ogni striscia ha una linguetta nera leggermente fissata al bordo della batteria.
c. Nei passaggi successivi, tirerai ogni linguetta per allungare gradualmente l’adesivo sotto la batteria. Queste strisce adesive, simili ai “command strips”, perdono aderenza quando vengono stirate, consentendo una facile rimozione della batteria.
d. Se alcune strisce si rompono, mantieni la calma — potrebbero non funzionare sempre perfettamente. Continua a leggere per le indicazioni su come gestire le strisce rotte.

a. Tenere il telefono fermo dai lati.

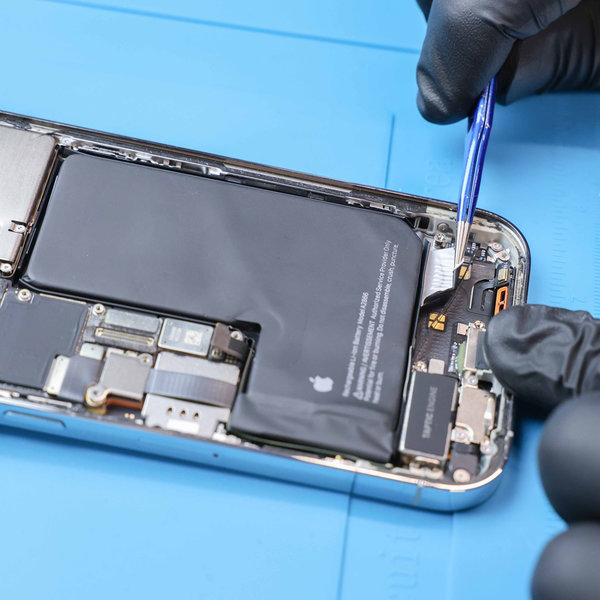

b. Afferrare la prima linguetta con il dito o con uno spudger e tirarla lentamente verso il basso dalla batteria.
c. Prestare attenzione, poiché si è vicini alla batteria e qualsiasi danno potrebbe causare la fuoriuscita di sostanze chimiche pericolose o persino un’esplosione; quindi non premere sulla batteria né forarla con strumenti.
d. Mantenere la striscia adesiva piatta, senza pieghe e con un angolo basso. Procedere con pazienza, poiché potrebbe essere necessario del tempo per l’allungamento.
e. Afferrare la seconda linguetta adesiva e ripetere la procedura.
f. Se alcune strisce adesive si rompono sotto la batteria e non possono essere recuperate, utilizzare una pinzetta e un plettro di apertura per sollevarle.
g. Tirare molto lentamente.
h. Se non si è riusciti, la batteria è ancora incollata, ma non bisogna farsi prendere dal panico.
i. Applicare alcune gocce di alcol isopropilico attorno alle strisce adesive rotte e attendere che l’adesivo si indebolisca.

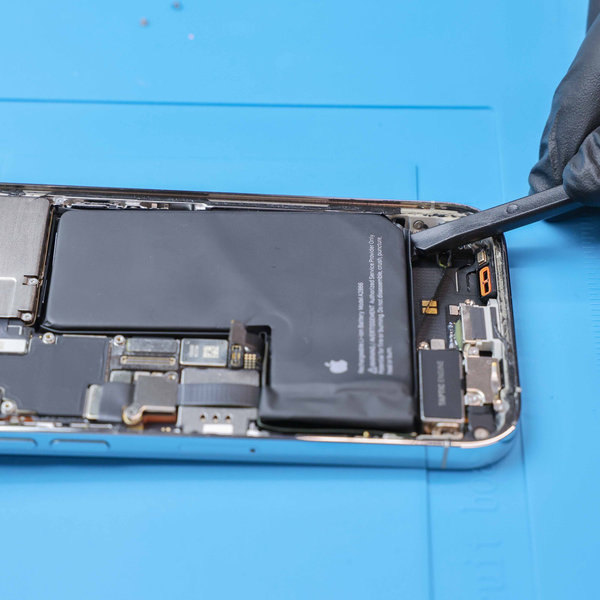

j. Successivamente, utilizzare l’estremità piatta di uno spudger per sollevare la batteria.

a. Dopo aver rimosso la batteria, verificare se è presente dell’alcol nel telefono e asciugare accuratamente prima di installare la nuova batteria.
b. In nessun caso installare una batteria danneggiata o deformata.
c. Eseguire un riavvio forzato dopo il riassemblaggio.

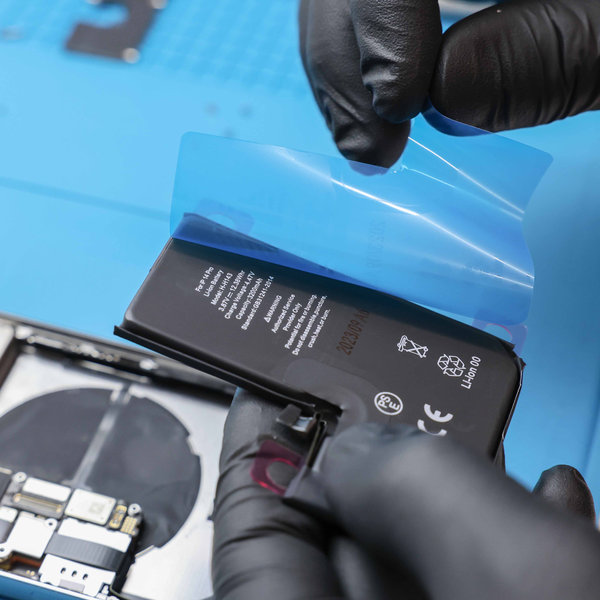

Rimuovere delicatamente il restante pezzo di pellicola per esporre completamente il lato dell’adesivo della batteria che si fissa al vano del telefono.

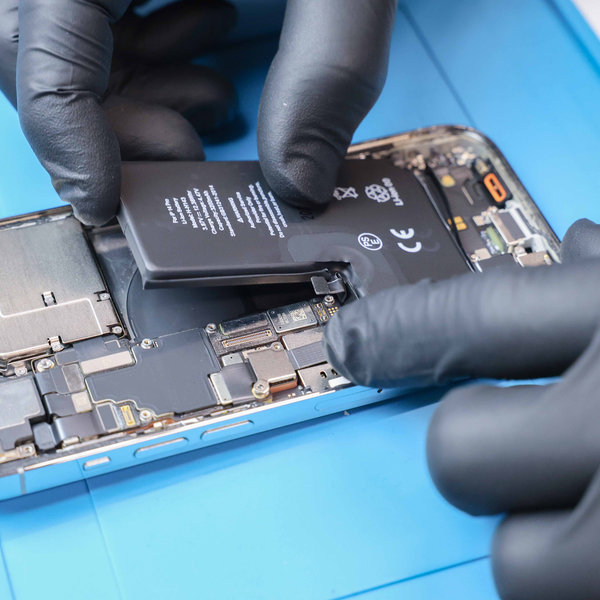

Inserire la batteria nel suo alloggiamento e premerla leggermente nel dispositivo.

Collegare il cavo della batteria alla sua sede sulla scheda logica.

Si consiglia di testare la riparazione a questo punto con la nuova batteria in posizione, mentre il vetro posteriore non è ancora sigillato.

Ricollegare temporaneamente tutti i componenti del vetro posteriore, accendere il telefono e verificare che funzioni correttamente senza problemi.

Spegnere nuovamente il telefono, scollegare i componenti del vetro posteriore e continuare il riassemblaggio.

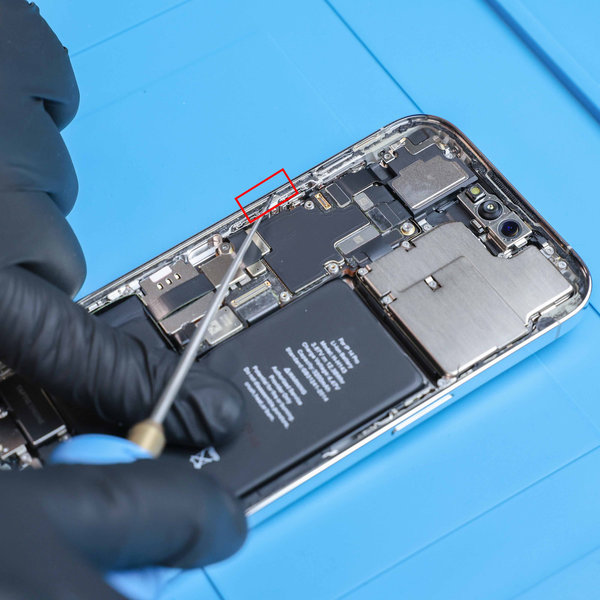

Rimuovere tutto il vecchio adesivo lungo il perimetro del telaio dell’iPhone utilizzando uno spudger o una pinzetta.

Assicurarsi di eliminare anche eventuali piccoli residui di adesivo con la punta dello spudger.

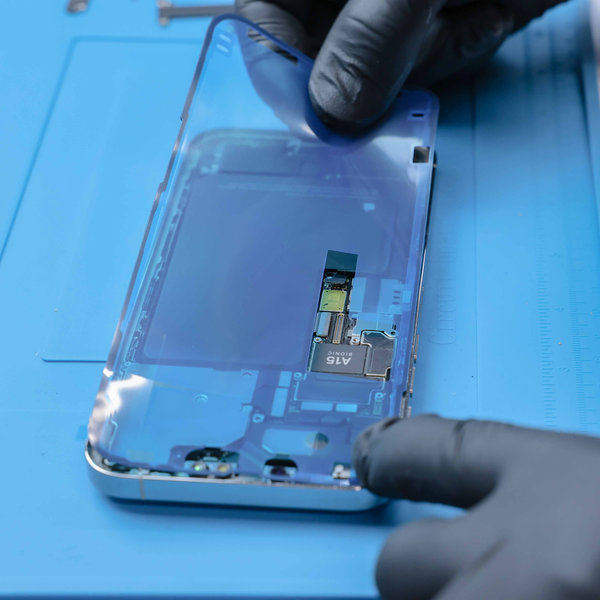

Ricollegare tutti i componenti del telefono al vetro posteriore seguendo la procedura inversa e applicare il nuovo adesivo lungo i bordi dell’iPhone.

Il nuovo adesivo garantirà la resistenza dell’iPhone ad acqua e polvere.

Prima di posizionare il vetro posteriore sull’iPhone, assicurarsi di rimuovere la pellicola protettiva.

Essere precisi durante l’applicazione del nuovo adesivo. Un’installazione non corretta può compromettere la resistenza all’acqua dell’iPhone e aumentare la probabilità di infiltrazioni di polvere o umidità.

Reinstallare il gruppo altoparlante e il display.

Controllare il telefono per eventuali viti in eccesso e piccoli componenti rimasti all’interno del dispositivo ed eventualmente rimuoverli.

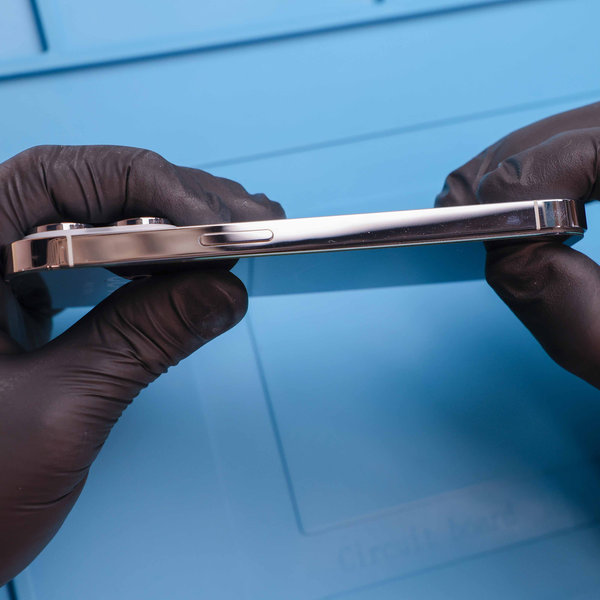

Durante il riassemblaggio dell’iPhone allo stato originale, seguire le istruzioni in ordine inverso.

Dopo il riassemblaggio, eseguire un riavvio forzato. Questo può aiutare a prevenire eventuali problemi.
