Sostituzione della batteria di iPhone 13 Pro Max

Prima di iniziare, è necessario scaricare l’iPhone sotto il 25%, poiché una batteria Li-ion carica può incendiarsi o esplodere se accidentalmente danneggiata.

• Spegni l’iPhone
• Sul bordo inferiore dell’iPhone, svita due viti pentalobe lunghe 6,8 mm utilizzando un cacciavite Pentalobe PL1 (0,8 mm).

L’apertura dell’iPhone comprometterà la guarnizione di resistenza all’acqua, quindi procurarsi una guarnizione di ricambio prima di iniziare questa operazione. Senza una nuova guarnizione, l’iPhone non sarà resistente all’acqua.

A) Riscaldamento del telefono

Si consiglia di indossare guanti ESD protettivi.
Utilizzare una pistola termica o un asciugacapelli e riscaldare l’intero lato inferiore dell’iPhone per circa 2 minuti fino a raggiungere una temperatura di circa 80 °C (176 °F), oppure fino a quando risulta difficile tenere il telefono in mano a causa del calore.
Riscaldare il telefono aiuta ad ammorbidire l’adesivo tra il display e il telaio, facilitando l’apertura.

Nota: ci sono due cavi fragili che collegano lo schermo al telefono: uno posizionato leggermente sopra l’interruttore silenzioso e l’altro circa a metà tra il tasto volume giù e il bordo inferiore del telefono.

Sono presenti diversi contatti a molla lungo il perimetro del telefono.

Prestare attenzione a non inserire il plettro di apertura più in profondità del consigliato in queste aree per evitare di piegare i contatti.



B) Apertura del display

Il display può essere aperto in due modi: il primo con una ventosa e il secondo con uno strumento di fissaggio, che è più sicuro.

In questa guida utilizzeremo la ventosa.

Posizionamento della ventosa:

Applicare la ventosa sul bordo inferiore del telefono, evitando il bordo del vetro. Tenere saldamente l’iPhone e con una pressione costante tirare la ventosa per creare una piccola fessura tra il telaio e il display.

Dopo aver separato il display di circa 3 mm, inserire un plettro di apertura o una scheda nella fessura.

L’adesivo è molto resistente, quindi potrebbe essere necessaria una forza considerevole. Se si hanno difficoltà, riscaldare nuovamente il bordo inferiore e muovere delicatamente il display su e giù fino a creare una fessura sufficiente.

Muovere il plettro avanti e indietro lungo il bordo inferiore per allentare l’adesivo.

Lasciare il plettro nell’angolo inferiore destro per evitare che l’adesivo si richiuda.



C) Riscaldamento del lato destro

Utilizzare una pistola termica o un asciugacapelli e riscaldare il lato destro dell’iPhone (lato del tasto di accensione) per circa 90 secondi o fino a quando il display diventa troppo caldo da toccare.



D) Rilascio del lato destro

Non inserire il plettro di apertura più di 5 mm lungo il bordo destro.

Guidare delicatamente lo strumento intorno all’angolo inferiore destro verso il tasto di accensione fino a incontrare la clip di fissaggio.

Ruotare il plettro in modo che la parte piatta si trovi sotto il display.

Ruotare il plettro per aumentare la distanza tra schermo e telaio fino a sganciare la clip destra.

Inserire un secondo plettro a destra del primo.

Riportare il primo plettro nell’angolo inferiore destro.

Far scorrere il secondo plettro verso l’angolo superiore destro per allentare l’adesivo.

Lasciare i plettro in posizione per evitare che l’adesivo si richiuda.

Non inserire il plettro più di 3 mm per evitare danni ai componenti interni.



E) Riscaldamento del bordo superiore

Utilizzare una pistola termica o un asciugacapelli e riscaldare il bordo superiore dell’iPhone per circa 90 secondi o fino a quando il display diventa troppo caldo da toccare.



F) Rilascio della parte superiore

Inserire un terzo plettro nell’angolo superiore destro.

Non inserire il plettro più di 3 mm.

Guidare il plettro lungo il bordo superiore per sganciare le clip.

Ruotare il plettro sotto lo schermo.

Ruotare per liberare la clip superiore sinistra.

Far scorrere il plettro verso l’angolo superiore sinistro.



G) Riscaldamento del lato sinistro

Utilizzare una pistola termica o un asciugacapelli e riscaldare il lato sinistro dell’iPhone per circa 90 secondi o fino a quando il display diventa troppo caldo da toccare.



H) Rilascio del lato sinistro

Non inserire il plettro più di 2 mm lungo il bordo sinistro per evitare di danneggiare i cavi del display.

Ruotare il plettro intorno all’angolo superiore sinistro.

Far scorrere lo strumento verso l’angolo inferiore sinistro per allentare l’adesivo.

Se necessario, riscaldare nuovamente il lato sinistro.

Aprire con attenzione lo schermo verso il lato sinistro del telefono.

Se lo schermo sembra bloccato, ricontrollare i bordi per assicurarsi che non siano presenti sezioni di adesivo o clip trascurate.

Sostenere lo schermo con una scatola o un oggetto simile per evitare tensioni sui cavi.

Non tentare ancora di rimuovere completamente lo schermo, poiché diversi cavi flat flessibili fragili lo collegano ancora alla scheda madre dell’iPhone.

Attenzione: se la batteria è danneggiata interrompere la riparazione. Non mettersi in pericolo.

Durante il riassemblaggio dell’iPhone allo stato originale, posizionare il display in sede. Allineare le clip lungo il bordo superiore e, prima di far scattare il resto del display in posizione, premere delicatamente il bordo superiore. Se non si inserisce facilmente, controllare lo stato delle clip lungo il perimetro dello schermo e assicurarsi che non siano piegate.

Utilizzare un cacciavite tri-point Y000 per allentare le viti che fissano la copertura della batteria:

Tre viti da 1,3 mm di lunghezza

Utilizzare una pinzetta o l’unghia per sollevare la copertura e rimuoverla.

Utilizzare l’estremità appuntita di uno spudger per sollevare e scollegare il connettore a pressione della batteria.

Durante il ricollegamento di un connettore a pressione, allinearlo con la sua sede e premere con attenzione un lato fino a sentire un clic, quindi ripetere l’operazione dall’altro lato. Assicurarsi che sia ben allineato, poiché la gomma isolante attorno alle sedi può impedire un collegamento completo.

Durante il riassemblaggio del telefono, questo è un buon momento per testare il nuovo display e verificare che funzioni correttamente prima di richiudere il dispositivo.

Utilizzare la punta appuntita di uno spudger per sollevare delicatamente e scollegare il connettore a pressione del display.

Utilizzare un cacciavite Y000 per rimuovere le due viti da 1,1 mm che fissano la copertura.

Successivamente, utilizzare un cacciavite Phillips per rimuovere le restanti due viti dalla copertura del connettore del sensore frontale:

• Una vite da 1,5 mm
• Una vite da 1,8 mm

Utilizzare una pinzetta per rimuovere la copertura del connettore del sensore frontale.

Utilizzare la punta appuntita di uno spudger per scollegare il connettore del cavo del modulo sensore frontale.

Rimuovere il display e posizionarlo su una superficie pulita e piana.

Attenzione: non toccare la fotocamera TrueDepth, le molle di messa a terra o le parti vicine.

Prestare attenzione per evitare di danneggiare i contatti a molla durante la pulizia del telaio.

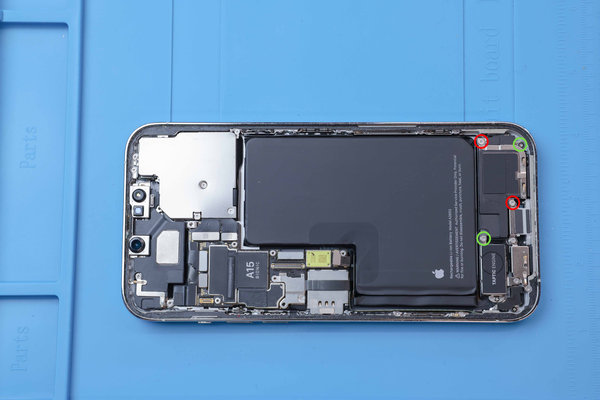

Utilizzare un cacciavite Phillips per rimuovere le quattro viti da 1,5 mm:

• Due viti con testa piccola
• Due viti con testa grande

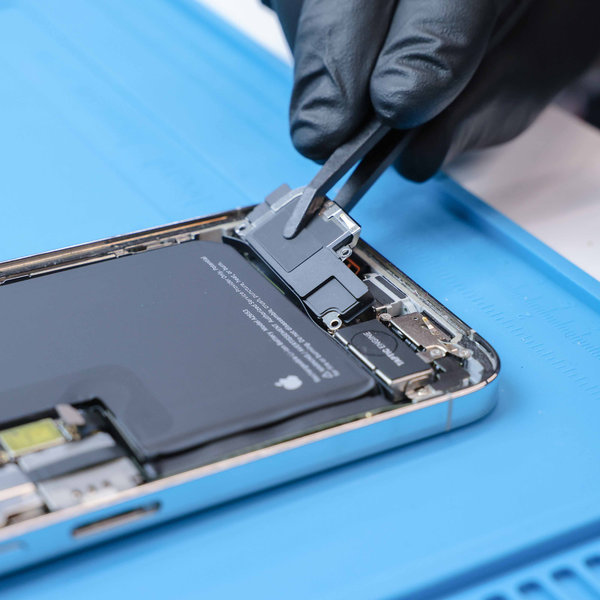

Utilizzare una pinzetta per afferrare l’altoparlante.

Inclinare delicatamente l’altoparlante per liberarlo dalla striscia adesiva collegata al Taptic Engine.

Rimuovere completamente l’altoparlante.

Durante il rimontaggio, posizionare l’altoparlante inserendo prima il lato verso la batteria nella sua sede, assicurandosi che sia allineato con la striscia adesiva.

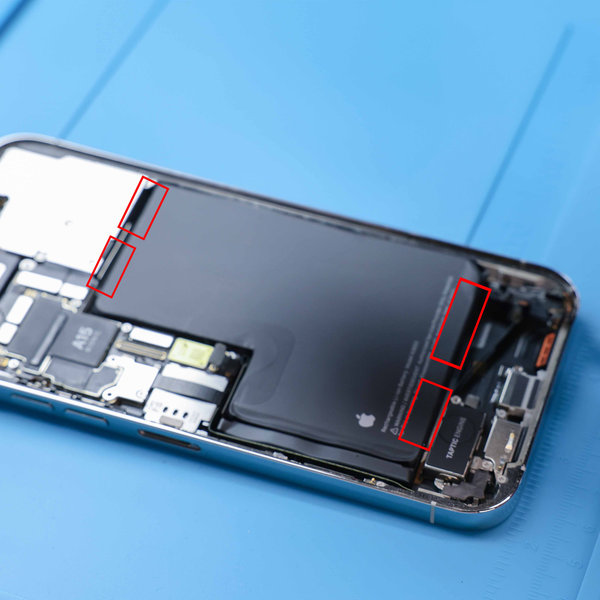

Quattro strisce adesive a rilascio elastico fissano la batteria al telaio posteriore — due sul bordo inferiore e due sul bordo superiore della batteria.

Ogni striscia ha una linguetta di estrazione nera all’estremità, leggermente incollata al bordo della batteria.

Nei passaggi successivi, tirerai ogni linguetta per allungare lentamente l’adesivo sotto la batteria.

Questi adesivi “tipo command-strip” perdono aderenza quando vengono stirati, permettendo una facile rimozione della batteria.

Se le strisce si rompono, non preoccuparti. È un evento comune. Continua a leggere per i suggerimenti su come gestire le strisce rotte.

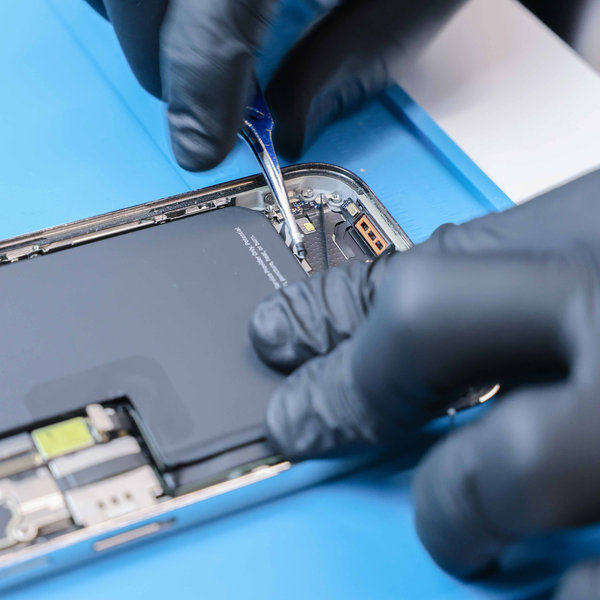

Estrarre una delle linguette adesive da sotto la batteria fino a quando è possibile afferrarla con una pinzetta, le dita o avvolgerla attorno allo strumento.

Tenere stabile il telefono afferrando i bordi del telaio, evitando di premere sulla batteria.

Tirare la striscia lentamente, in modo uniforme e con un angolo poco inclinato, senza farla scorrere su altri componenti.

Continuare a tirare, riafferrare o avvolgere la striscia attorno allo strumento secondo necessità fino a quando si libera completamente da sotto la batteria.

Se la striscia si rompe, provare a recuperarla. Se non è possibile afferrarla da sotto la batteria, passare al passaggio successivo.

Ripetere la procedura per le altre tre strisce adesive.

Se tutte e quattro le strisce adesive a rilascio elastico sono state rimosse con successo, è ora possibile procedere alla rimozione della batteria.

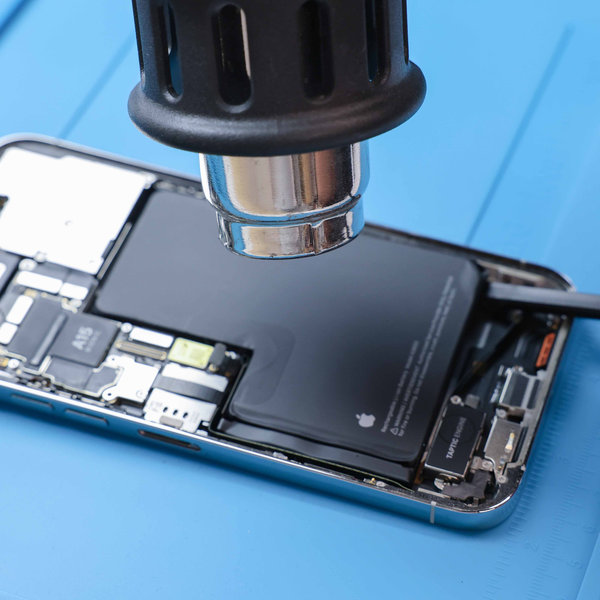

In caso contrario, si può provare a riscaldare leggermente la batteria per ammorbidire l’adesivo.

Se questo non aiuta, seguire i passaggi successivi per sciogliere l’adesivo utilizzando alcol isopropilico e una scheda di plastica.

Se una delle strisce adesive superiori è ancora presente, sollevare il bordo superiore del telefono.

Se una delle strisce adesive inferiori è ancora presente, sollevare il lato sinistro del telefono (dove si trovano i pulsanti del volume).

Applicare alcune gocce di alcol isopropilico ad alta concentrazione (almeno 90%) lungo il bordo sollevato della batteria.

Attendere un minuto affinché l’alcol isopropilico penetri sotto la batteria e ammorbidisca l’adesivo.

Evitare di piegare o deformare la batteria. Se l’adesivo risulta resistente, aggiungere alcune gocce di alcol isopropilico e riprovare.

Inserire il lato sottile di uno spudger o di una scheda di plastica tra il bordo inferiore della batteria e il telaio.

Prestare attenzione a non graffiare il telaio sotto la batteria: la bobina di ricarica wireless è esposta nella zona centrale.

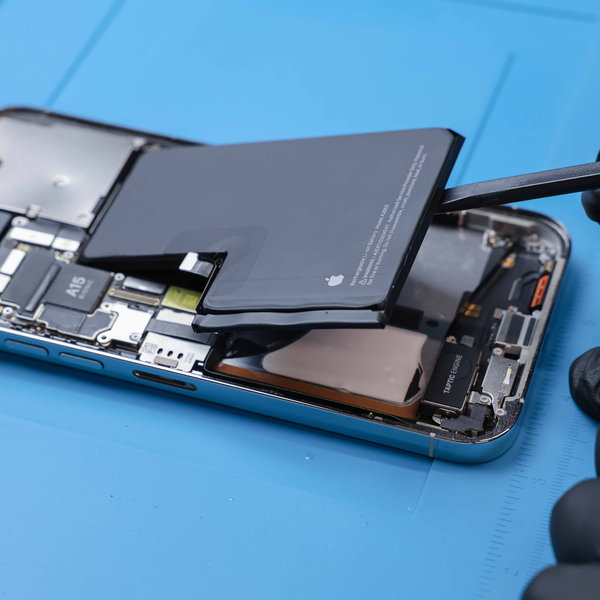

Sollevare con cautela la batteria fino a quando l’adesivo si stacca completamente.

A seconda della forza dell’adesivo, questa operazione può richiedere pazienza.

Applicare una pressione costante per circa un minuto per consentire all’adesivo di allentarsi.

Rimuovere la vecchia batteria.

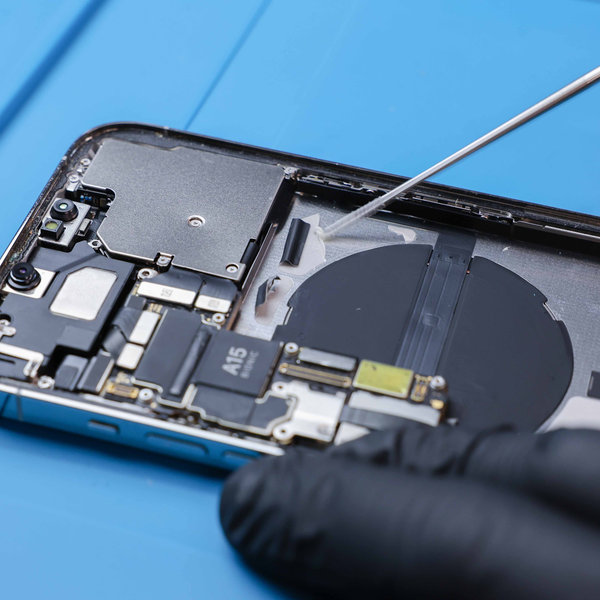

Pulire il telaio utilizzando alcol isopropilico e uno spudger oppure un panno in microfibra o privo di lanugine.

Prima di applicare l’adesivo, ricollegare temporaneamente la nuova batteria e posizionarla in sede per verificare che sia compatibile e che il cavo raggiunga il connettore sulla scheda logica.

Successivamente scollegare nuovamente la batteria.

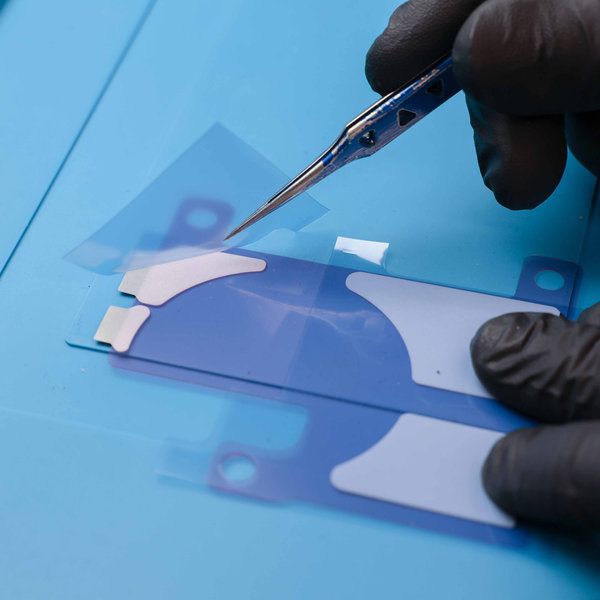

Rimuovere le piccole sezioni di pellicola blu che coprono le estremità piatte delle nuove strisce adesive a rilascio elastico.

Non rimuovere ancora l’intero liner blu.

Allineare con attenzione le sezioni senza pellicola blu con il bordo superiore della batteria sul lato frontale e premere delicatamente per fissarle in posizione.

Queste fungeranno come le strisce che hai tirato dalla batteria precedente durante la rimozione.

Posizionare la batteria su una superficie piana e iniziare a rimuovere il resto della pellicola blu, partendo dall’altro lato dell’adesivo a rilascio elastico.

Se necessario, utilizzare una pinzetta per separare il bordo della pellicola blu dall’adesivo.

Arrotolare delicatamente l’adesivo sulla superficie della batteria, passando sopra il bordo superiore, utilizzando il polpastrello e stendendolo sul lato posteriore della batteria.

Non tirare né allungare l’adesivo.

Premere con decisione le strisce per farle aderire correttamente alla parte posteriore della batteria.

Successivamente, reinserire la batteria nel telefono come quella precedente.

Rimuovere delicatamente il restante pezzo di pellicola per esporre completamente il lato dell’adesivo della batteria che si fissa al vano del telefono.

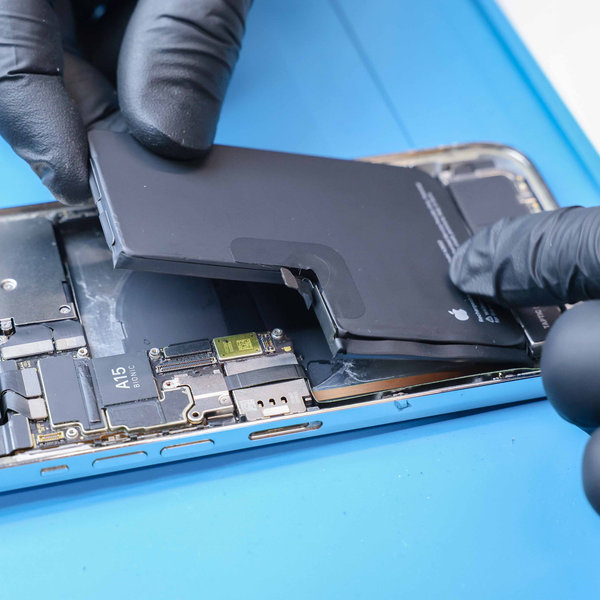

Inserire la batteria nel suo alloggiamento e premerla leggermente nel dispositivo.

Collegare il cavo della batteria al relativo connettore sulla scheda logica.

Si consiglia di testare la riparazione a questo punto con la nuova batteria in posizione, mentre il vetro posteriore non è ancora sigillato.

Ricollegare temporaneamente tutti i componenti del vetro posteriore, accendere il telefono e verificare che funzioni correttamente senza problemi.

Spegnerlo nuovamente, scollegare i componenti del vetro posteriore e continuare il riassemblaggio.

Rimuovere tutto il vecchio adesivo del display lungo il perimetro del telaio dell’iPhone utilizzando uno spudger o una pinzetta.

Assicurarsi di rimuovere anche eventuali piccoli residui di adesivo con la punta dello spudger.

Fare attenzione a non danneggiare i contatti a molla durante la rimozione lungo il telaio.

Utilizzare un panno privo di lanugine (o un filtro da caffè) con un po’ di alcol isopropilico per pulire le aree del telaio e del display posteriore da cui è stato rimosso il vecchio adesivo.

Questo aiuterà a rimuovere eventuali residui di adesivo e a preparare la superficie per il nuovo adesivo.

Per ottenere risultati migliori, passare il panno in una sola direzione, senza movimenti avanti e indietro.

Applicare il nuovo adesivo lungo i bordi dell’iPhone.

Ricollegare tutti i componenti del gruppo display seguendo il procedimento inverso.

Il nuovo adesivo garantirà la resistenza dell’iPhone ad acqua e polvere.

Attenzione: prima di posizionare il nuovo schermo sull’iPhone, assicurarsi di rimuovere la pellicola protettiva.

Essere precisi durante l’applicazione del nuovo adesivo. Un’installazione non corretta può compromettere la resistenza all’acqua dell’iPhone e aumentare il rischio di infiltrazioni di polvere o umidità.

Installare il nuovo display LCD e montare il gruppo altoparlante + il gruppo sensori sul nuovo display LCD.

Controllare inoltre il telefono per eventuali viti in eccesso o piccoli componenti rimasti all’interno del dispositivo ed eventualmente rimuoverli.

Durante il riassemblaggio dell’iPhone allo stato originale, seguire le istruzioni in ordine inverso a partire dal passaggio 9.

Dopo il riassemblaggio, eseguire un riavvio forzato. Questo può aiutare a prevenire eventuali problemi.
