Sostituzione del display LCD su iPhone 13 Pro Max

Prima di iniziare, è necessario scaricare l’iPhone sotto il 25%, poiché una batteria Li-ion carica può incendiarsi o esplodere se accidentalmente danneggiata.

• Spegni l’iPhone.

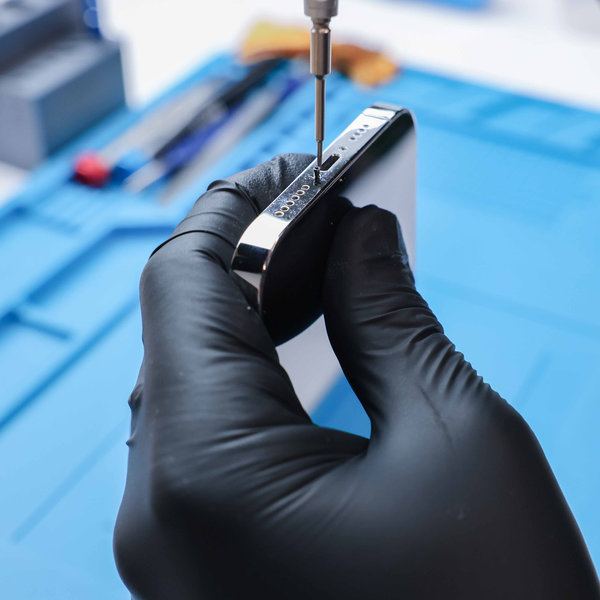

• Sul bordo inferiore dell’iPhone, svita due viti pentalobe lunghe 6,8 mm utilizzando un cacciavite Pentalobe PL1 (0,8 mm).

L’apertura dell’iPhone comprometterà la guarnizione impermeabile, quindi prepara una guarnizione sostitutiva prima di iniziare questo passaggio. Senza una nuova guarnizione, l’iPhone non sarà impermeabile.

A) Riscaldamento del telefono

Si consiglia di indossare guanti ESD protettivi.

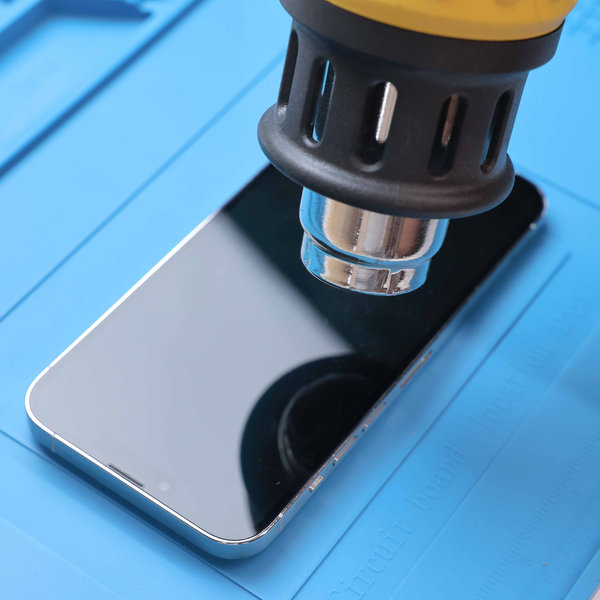

Utilizzando una pistola termica o un asciugacapelli, riscalda l’intero bordo inferiore dell’iPhone per circa 2 minuti fino a raggiungere una temperatura di circa 80 °C (176 °F), oppure finché diventa difficile tenere il telefono in mano a causa del calore.

Il riscaldamento ammorbidisce l’adesivo tra il display e il telaio del telefono, rendendo più facile l’apertura.

Nota: sono presenti due cavi fragili che collegano lo schermo al telefono: uno posizionato appena sopra il tasto silenzioso e l’altro circa a metà tra il tasto volume giù e il bordo inferiore del telefono.

Sono presenti diversi contatti a molla lungo il perimetro del telefono.

Fai attenzione a non inserire lo strumento di apertura più in profondità del necessario in queste aree per evitare di danneggiare i contatti.



B) Apertura del display

Il display può essere aperto in due modi: il primo con una ventosa e il secondo con uno strumento di fissaggio, che è più sicuro.

In questa guida utilizzeremo una ventosa.

Posizionamento della ventosa

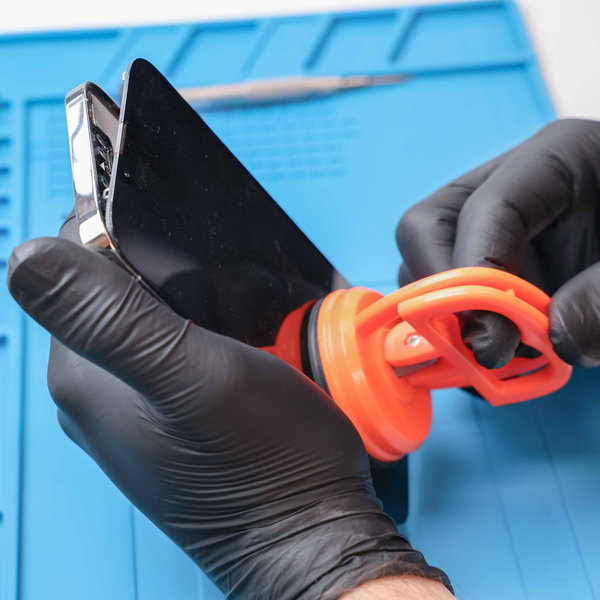

Applica la ventosa sul bordo inferiore del telefono, lontano dal bordo del vetro.

Tieni saldamente l’iPhone e tira con pressione costante la ventosa per creare una piccola fessura tra il telaio e il display.

Dopo aver separato il display di circa 3 mm dal telaio, inserisci un plettro o una scheda nella fessura.

L’adesivo che tiene il display è molto forte, quindi creare la fessura iniziale richiede forza. Se hai difficoltà, riscalda nuovamente il bordo inferiore e muovi delicatamente il display avanti e indietro per indebolire l’adesivo.

Muovi il plettro avanti e indietro lungo il bordo inferiore per allentare l’adesivo.

Lascia il plettro nell’angolo in basso a destra per evitare che l’adesivo si richiuda.



C) Riscaldamento del lato destro

Riscalda il lato destro dell’iPhone (lato con il pulsante di accensione) per circa 90 secondi o finché il display diventa troppo caldo da toccare.



D) Rilascio della clip destra e separazione dell’adesivo

Non inserire il plettro più di 5 mm lungo il lato destro.

Muovi delicatamente lo strumento attorno all’angolo inferiore destro verso il pulsante di accensione fino a incontrare una clip.

Ruota il plettro per inserirlo sotto il display.

Ruotalo per sganciare la clip destra.

Inserisci un secondo plettro a destra del primo.

Riporta il primo plettro nell’angolo in basso a destra e il secondo verso l’angolo in alto a destra.

Lascia gli strumenti in posizione.



E) Riscaldamento del bordo superiore

Riscalda il bordo superiore dell’iPhone per circa 90 secondi.



F) Rilascio della clip superiore sinistra

Inserisci un terzo plettro nell’angolo in alto a destra.

Non inserirlo più di 3 mm.

Fai scorrere il plettro lungo il bordo superiore per liberare le clip e l’adesivo.

Ruotalo per sganciare la clip superiore sinistra.

Portalo fino all’angolo superiore sinistro.



G) Riscaldamento del lato sinistro

Riscalda il lato sinistro per circa 90 secondi.



H) Rilascio del lato sinistro

Non inserire il plettro più di 2 mm per evitare di danneggiare i cavi del display.

Muovi il plettro attorno all’angolo superiore sinistro verso il basso.

Se necessario, riscalda nuovamente il lato sinistro.

Apri con cautela il display verso il lato sinistro del telefono.

Se il display sembra bloccato, ricontrolla i bordi per assicurarti che non ci siano sezioni di adesivo o clip ancora fissate.

Sostieni il display con una scatola o un oggetto simile per evitare sollecitazioni sui cavi.

Non tentare ancora di rimuovere completamente il display, poiché diversi cavi flat flessibili lo collegano ancora alla scheda madre dell’iPhone.

Avvertenza: se la batteria è danneggiata interrompi la riparazione. Non mettere te stesso in pericolo.

Durante il riassemblaggio dell’iPhone, posiziona correttamente il display. Allinea le clip lungo il bordo superiore e, prima di far scattare in posizione il resto del display, premi delicatamente il bordo superiore. Se non si aggancia facilmente, controlla lo stato delle clip lungo il perimetro del display per assicurarti che non siano piegate.

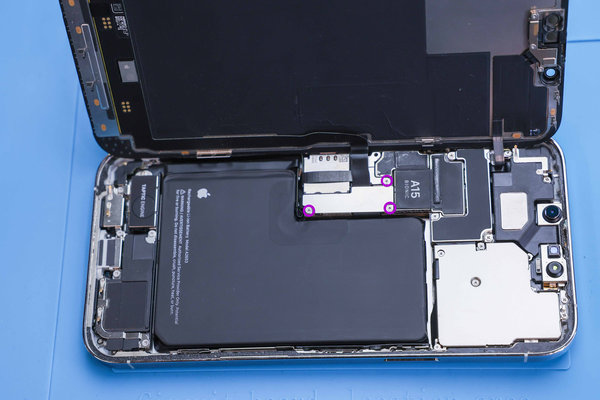

Utilizza un cacciavite tri-point Y000 per svitare le viti che fissano la copertura della batteria:

Tre viti da 1,3 mm di lunghezza.

Usa le pinzette o l’unghia per sollevare la copertura e rimuoverla.

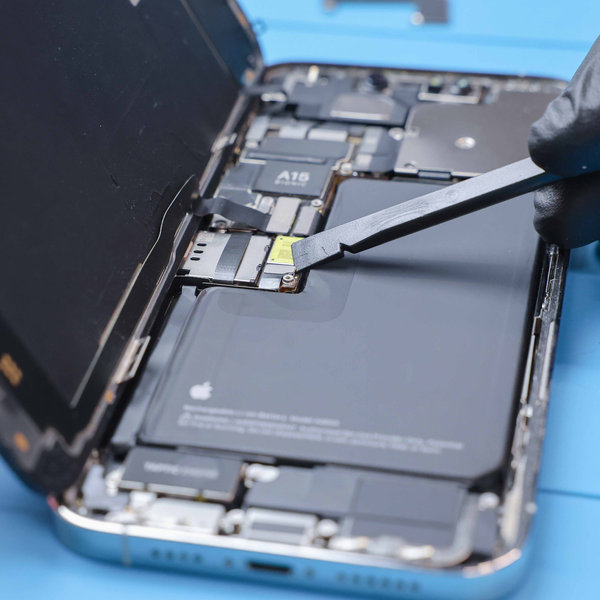

Usa l’estremità appuntita di uno spudger per sollevare e scollegare il connettore a pressione della batteria.

Quando ricolleghi un connettore a pressione, allinealo con il suo alloggiamento e premi delicatamente un lato fino a farlo scattare in posizione, poi ripeti sull’altro lato. Assicurati che sia ben aderente e in piano, poiché la gomma isolante attorno ai connettori può impedire un contatto completo.

Durante il riassemblaggio del telefono, questo è un buon momento per testare il nuovo display e verificare che funzioni correttamente prima di richiudere il dispositivo.

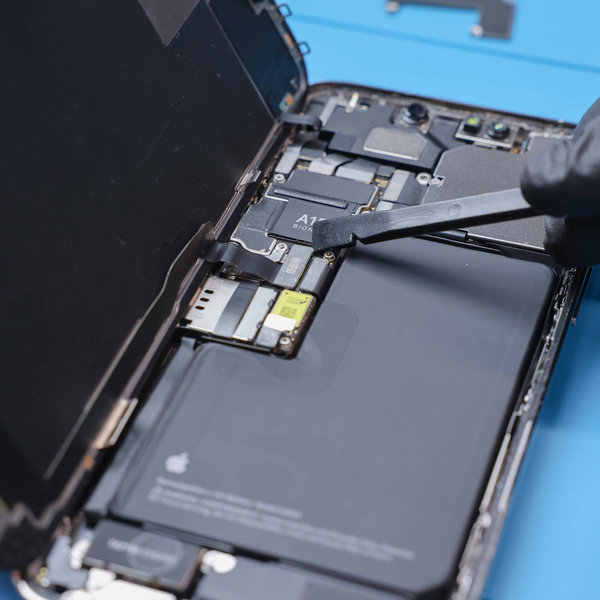

Utilizzare la punta appuntita di uno spudger per sollevare delicatamente e scollegare il connettore a pressione del display.

Utilizzare un cacciavite Y000 per rimuovere le due viti da 1,1 mm che fissano la copertura.

Successivamente, utilizzare un cacciavite Phillips per rimuovere le due viti rimanenti dalla copertura del connettore del sensore frontale:

Una vite da 1,5 mm
Una vite da 1,8 mm
Utilizzare una pinzetta per rimuovere la copertura del connettore del sensore frontale.

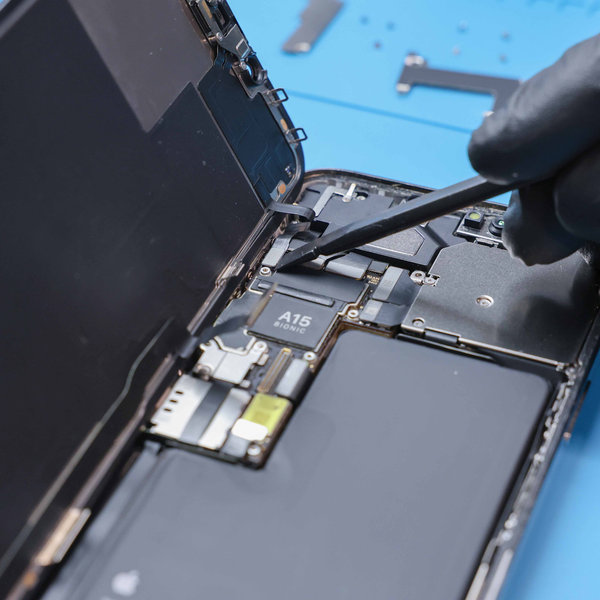

Utilizzare la punta appuntita di uno spudger per scollegare il connettore del cavo del modulo sensore frontale.

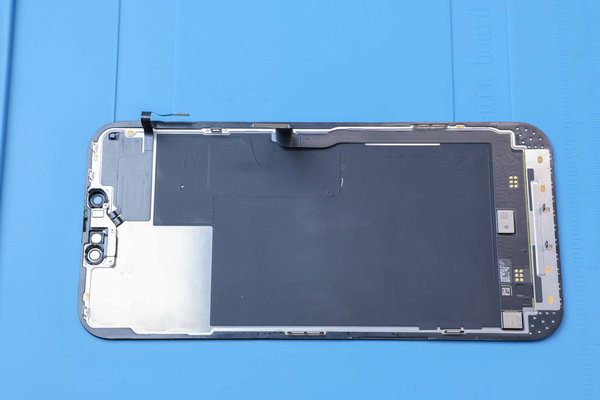

Rimuovere il display e posizionarlo su una superficie pulita e piana.

Attenzione: non toccare la fotocamera TrueDepth, le molle di messa a terra o le parti vicine.

Prestare attenzione per evitare di danneggiare i contatti a molla durante la pulizia del telaio.

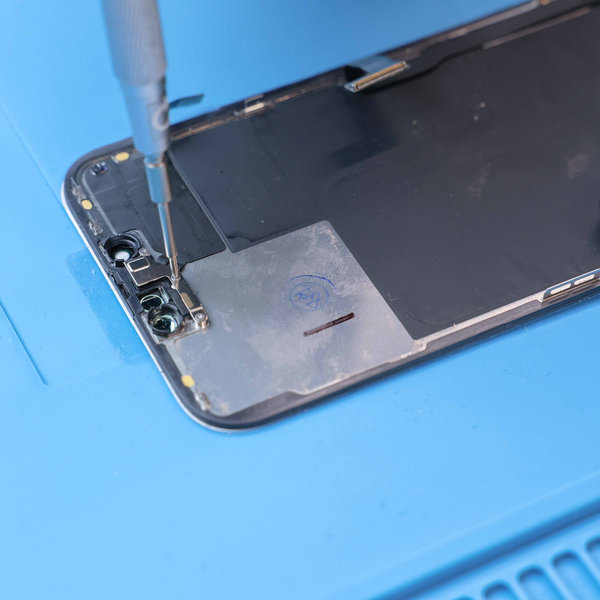

Utilizzare un cacciavite Y000 per svitare le tre viti da 1,4 mm che fissano la staffa del sensore frontale.

Utilizzare una pinzetta o le dita per rimuovere la staffa del modulo sensore frontale.

Utilizzare una pistola termica, un asciugacapelli o una piastra riscaldante e applicare il calore alla parte superiore dello schermo. Fare attenzione a non surriscaldarlo: il display è sensibile ai danni da calore.

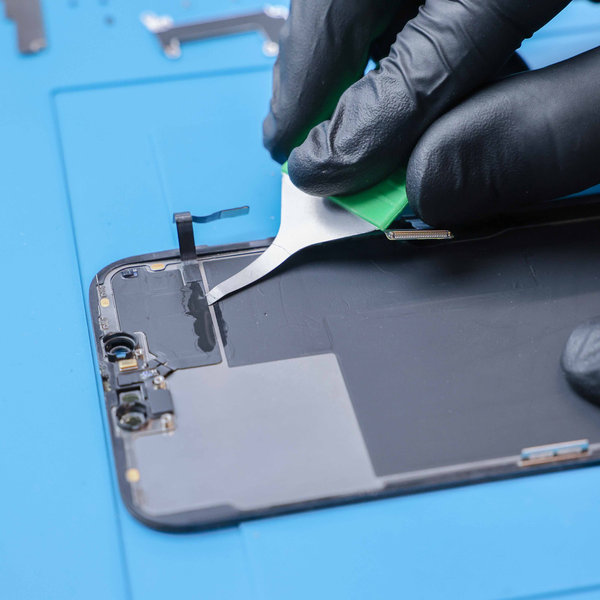

Inserire con attenzione un plettro di apertura sotto il modulo del microfono, vicino al rettangolo metallico.

È possibile utilizzare alcol isopropilico per sciogliere l’adesivo che fissa il modulo.

Far scorrere delicatamente il plettro lungo i bordi del microfono per allentare l’adesivo.

Inserire un plettro di apertura tra il sensore di prossimità e il suo alloggiamento nello schermo.

Sollevare delicatamente con il plettro per staccare il sensore di prossimità dallo schermo.

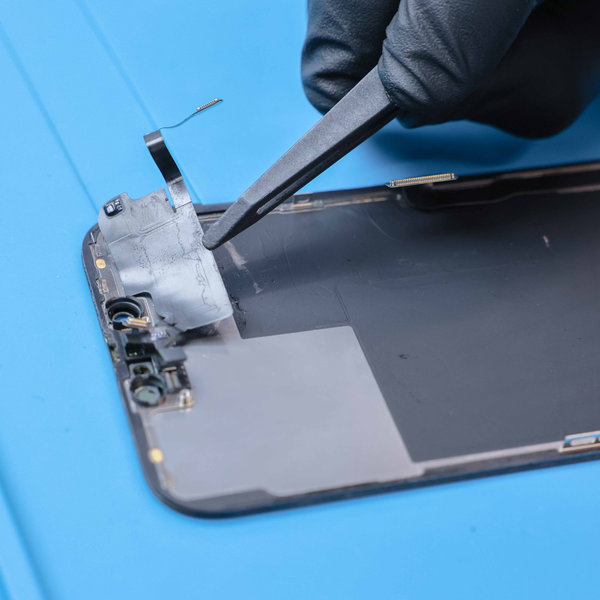

Utilizzare l’estremità più larga di uno spudger per sollevare il modulo e separarlo dal display.

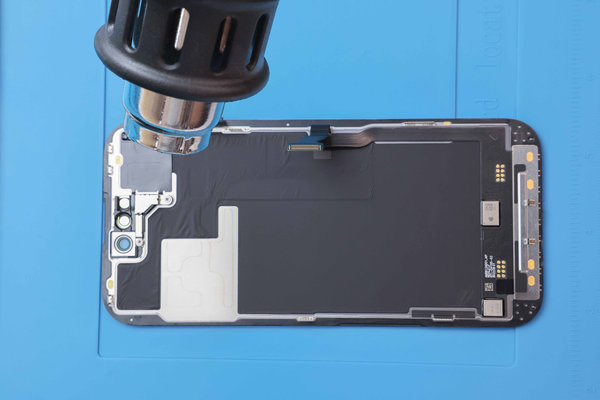

Se l’adesivo si è raffreddato, riscaldare il modulo con una pistola termica o un asciugacapelli per circa un minuto prima di procedere.

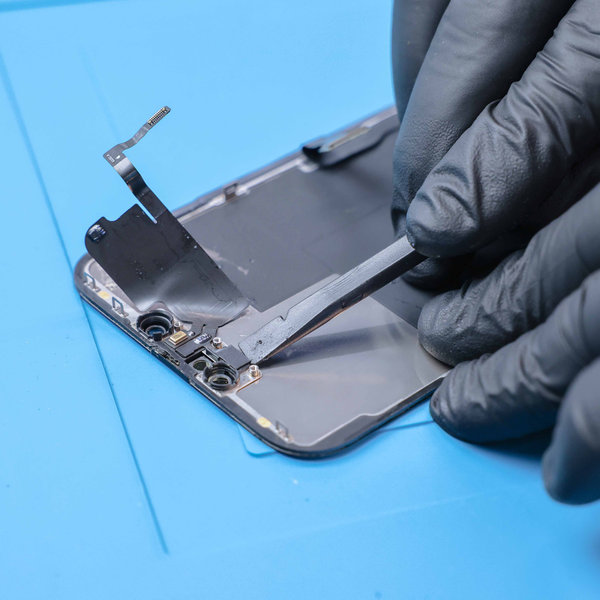

Successivamente, inserire un plettro di apertura sotto il lato sinistro del modulo sensore frontale.

Far scorrere con attenzione lo strumento sotto il modulo per staccarlo dal telaio.

Un po’ di alcol isopropilico sotto il modulo può aiutare a sciogliere l’adesivo.

Collegare il sensore nel relativo alloggiamento nel nuovo display per facilitare l’allineamento della parte principale del modulo.

Successivamente, utilizzare nastro biadesivo per fissare nuovamente le parti del modulo che hanno perso le proprietà adesive.

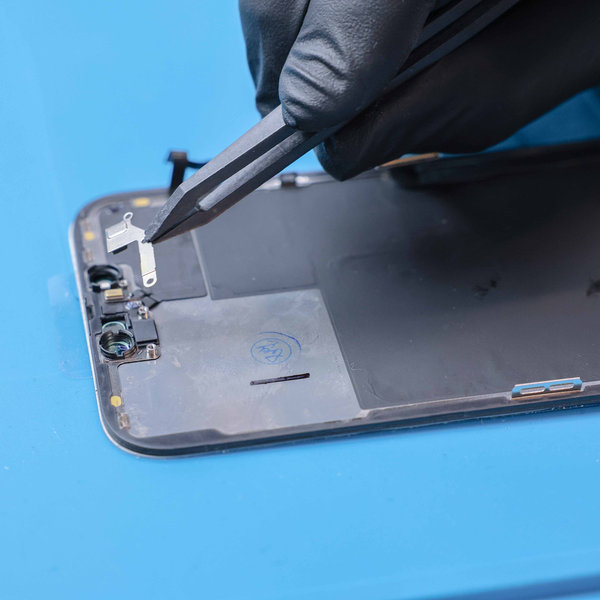

Riposizionare la staffa nella sua sede sul nuovo display e riavvitare le viti che la fissano in posizione.

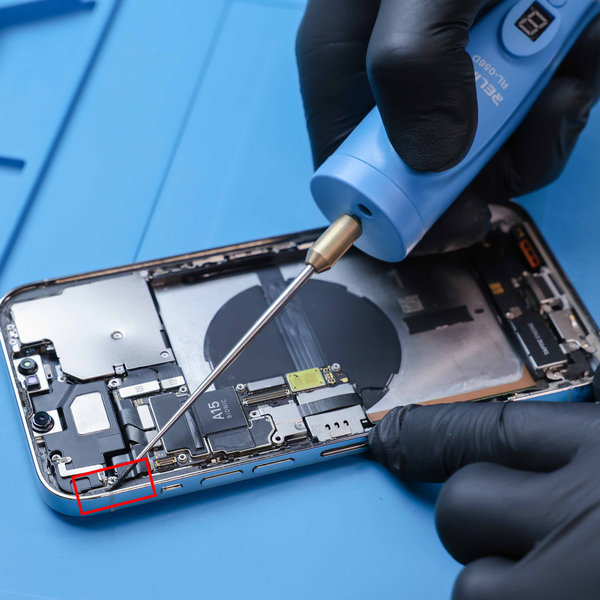

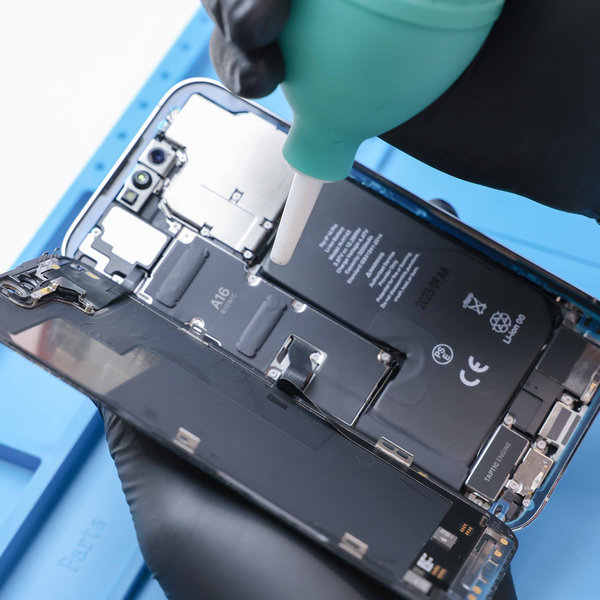

Rimuovere tutto il vecchio adesivo del display lungo il perimetro del telaio dell’iPhone utilizzando uno spudger o una pinzetta.

Assicurarsi di eliminare anche eventuali piccoli residui di adesivo con la punta dello spudger.

Fare attenzione a non danneggiare i contatti a molla durante la pulizia lungo il telaio.

Utilizzare un panno privo di lanugine (o un filtro da caffè) con un po’ di alcol isopropilico per pulire le aree del telaio e del display posteriore da cui è stato rimosso il vecchio adesivo.

Questo aiuterà a rimuovere eventuali residui di adesivo e a preparare la superficie per il nuovo adesivo.

Per ottenere risultati migliori, passare il panno in una sola direzione, senza movimenti avanti e indietro.

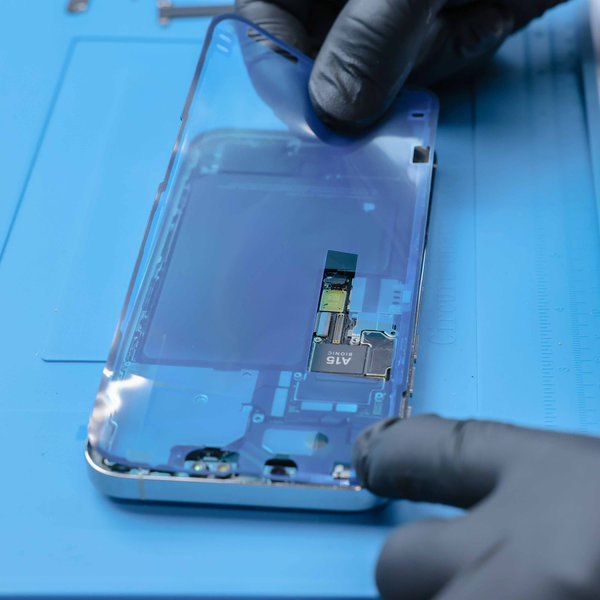

Applicare il nuovo adesivo lungo i bordi dell’iPhone.

Ricollegare tutti i componenti del gruppo display seguendo la procedura inversa.

Il nuovo adesivo garantirà la resistenza dell’iPhone ad acqua e polvere.

Attenzione: prima di posizionare il nuovo schermo sull’iPhone, assicurarsi di rimuovere la pellicola protettiva.

Essere precisi durante l’applicazione del nuovo adesivo. Un’installazione non corretta può compromettere la resistenza all’acqua dell’iPhone e aumentare la possibilità di infiltrazioni di polvere o umidità.

Installare il nuovo display LCD e montare il gruppo altoparlante + il gruppo sensori sul nuovo display LCD.

Controllare inoltre il telefono per eventuali viti in eccesso o piccoli componenti rimasti all’interno del dispositivo ed eventualmente rimuoverli.

Durante il riassemblaggio dell’iPhone allo stato originale, seguire le istruzioni in ordine inverso a partire dal passaggio 9.

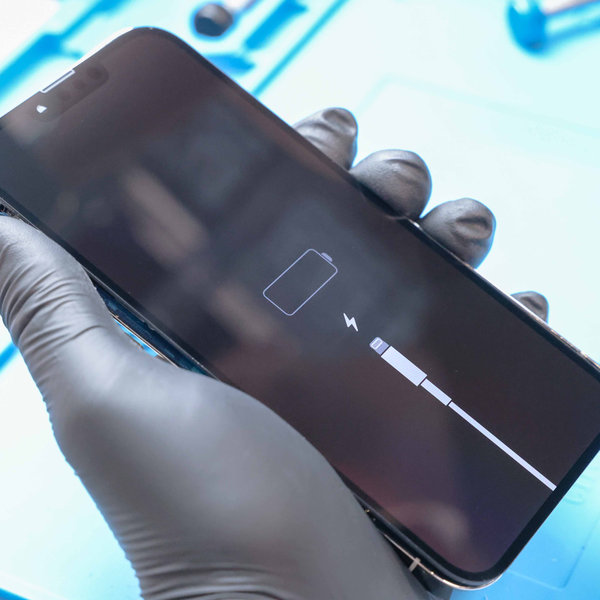

Dopo il riassemblaggio, eseguire un riavvio forzato. Questo può aiutare a prevenire eventuali problemi.
