Sostituzione del display LCD su iPhone 12

Prima di iniziare, è necessario scaricare la batteria dell’iPhone al di sotto del 25%, poiché una batteria agli ioni di litio carica può incendiarsi o esplodere se viene accidentalmente perforata.

• Spegni l’iPhone.

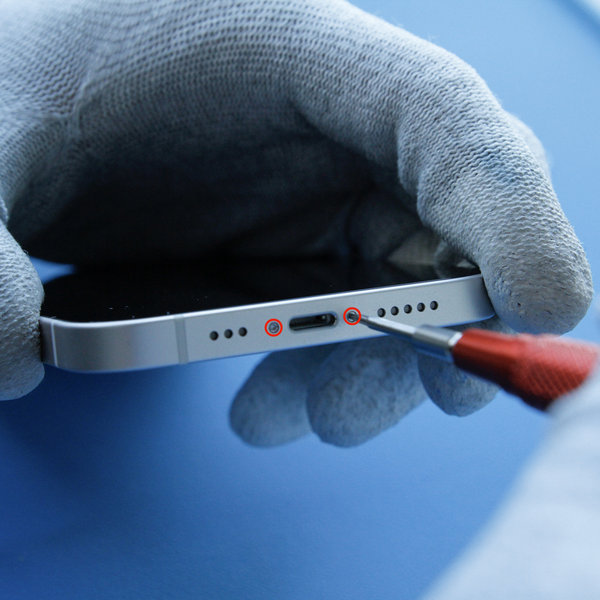

• Utilizzando un cacciavite Pentalobe (PH0001.2), svita le due viti pentalobe da 6,75 mm situate sul bordo inferiore dell’iPhone.

L’apertura dell’iPhone comprometterà la tenuta impermeabile del dispositivo. Prima di procedere con questo passaggio, assicurati di avere una nuova guarnizione adesiva di ricambio. Senza una nuova guarnizione, il tuo iPhone non sarà più resistente all’acqua.

Riscaldare il bordo inferiore dell’iPhone aiuta ad ammorbidire l’adesivo del display e rende più semplice l’apertura.

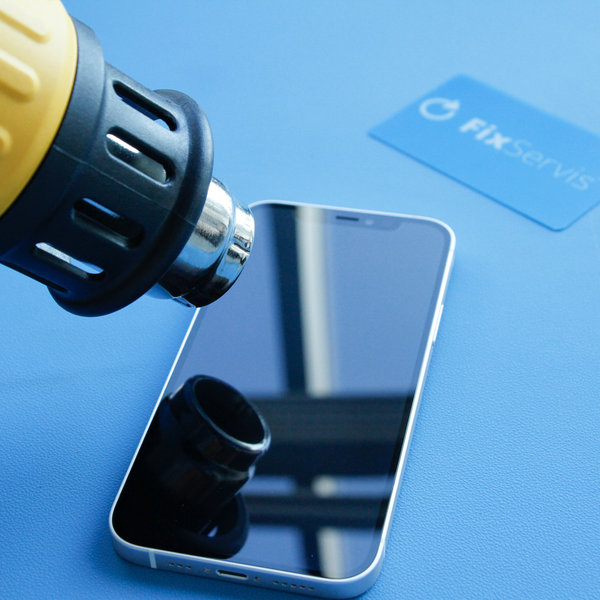

• Utilizzando un asciugacapelli o una pistola termica, riscalda il bordo inferiore dell’iPhone per circa 3 minuti, fino a raggiungere una temperatura di circa 80 °C.
• Non mettere l’iPhone nel microonde!

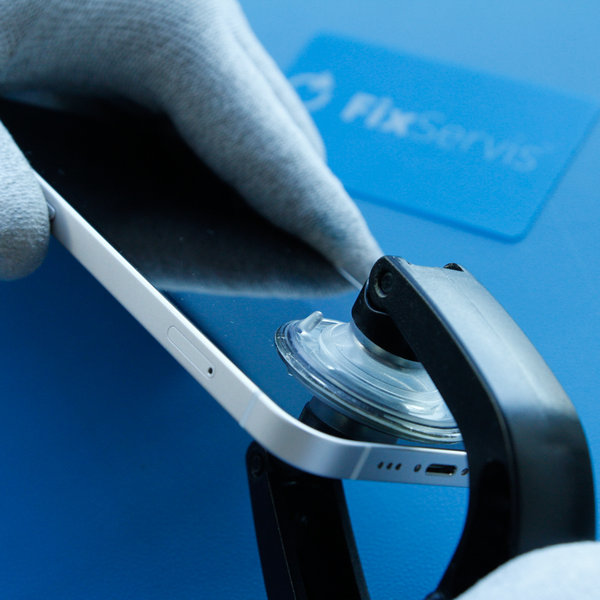

• Posiziona le ventose vicino al bordo inferiore dell’iPhone, una sulla parte anteriore e l’altra sul retro, quindi premile delicatamente in posizione.
• Tieni saldamente l’iPhone e utilizza le ventose per separare con cautela lo schermo dalla scocca posteriore del telefono.
• Dopo aver separato il display di circa 3 mm dalla scocca posteriore, inserisci la scheda Fixservis nella fessura.

L’adesivo che tiene fissato il display è molto resistente, quindi creare questa fessura iniziale richiede una certa forza. In caso di difficoltà, riscalda nuovamente il bordo inferiore e fai scorrere delicatamente lo schermo verso l’alto e verso il basso più volte per indebolire l’adesivo, finché non riesci a creare uno spazio sufficiente per inserire la scheda Fixservis.

• Dopo aver rilasciato correttamente l’adesivo dai bordi, rimuovi le ventose.

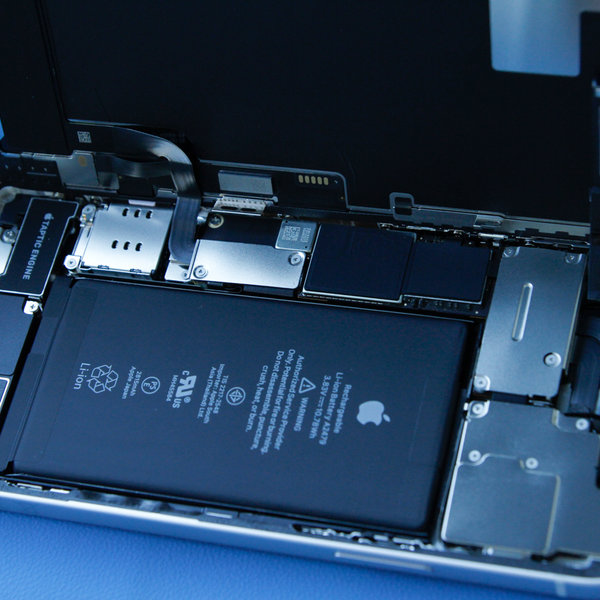

• Apri l’iPhone ruotando il display verso sinistra, come se stessi aprendo un libro.
• Consigliamo di sostenere il display per evitare di strappare il cavo flat che lo collega alla scheda madre.

Per il momento, non tentare di staccare completamente il display, poiché alcuni delicati cavi flat lo collegano ancora alla scheda madre dell’iPhone.

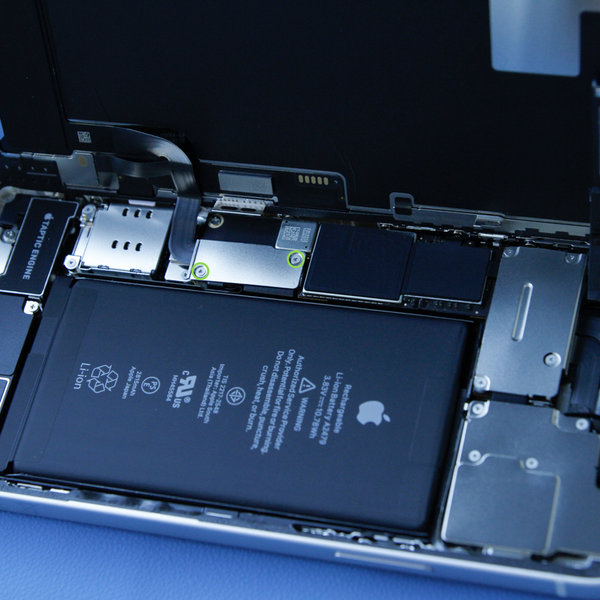

Rimuovi le due viti da 1,1 mm utilizzando un cacciavite Pentalobe (Y), che fissano la copertura del connettore, quindi rimuovi anche la copertura.

Durante tutta la riparazione, tieni traccia di ogni vite per assicurarti che venga rimessa esattamente nella posizione originale, così da evitare danni all’iPhone.

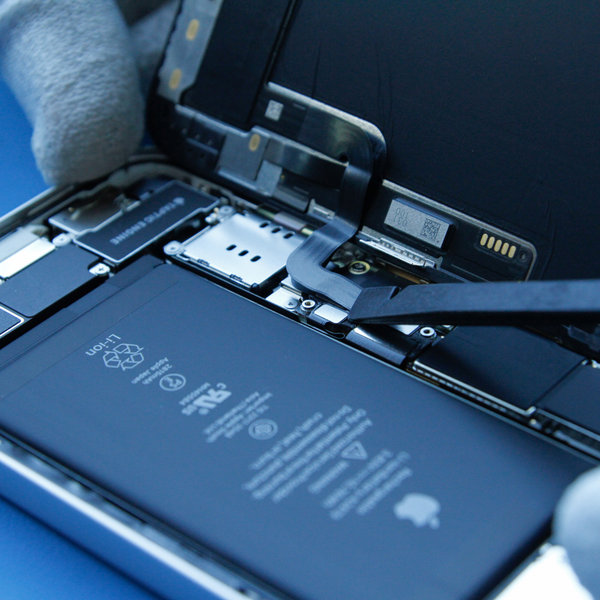

• Utilizza la punta dello spudger per scollegare il connettore della batteria dalla scheda madre.
• Piega leggermente il connettore allontanandolo dalla scheda madre per evitare contatti accidentali con il connettore durante la riparazione e impedire che il telefono venga alimentato.

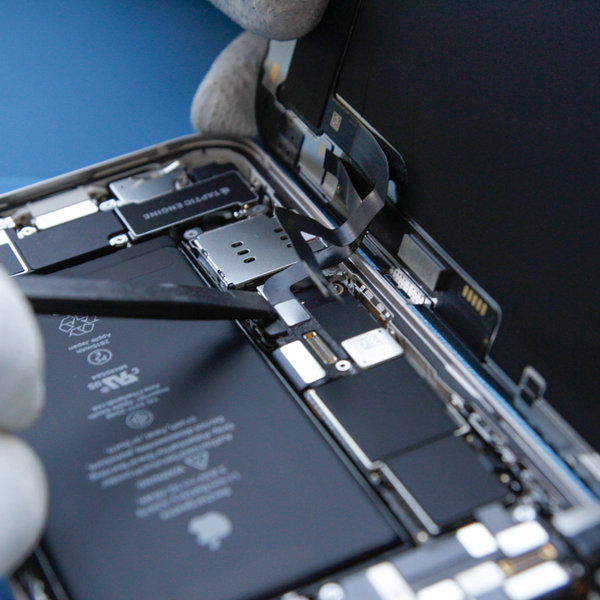

• Utilizza lo spudger per scollegare il connettore del cavo del pannello OLED e del digitizer.

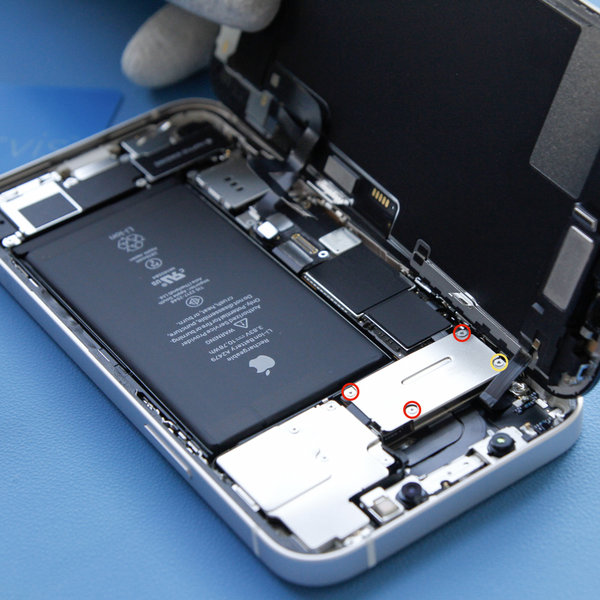

Utilizzando un cacciavite Pentalobe, rimuovi le quattro viti che fissano la copertura del connettore dei sensori anteriori:

• Tre viti da 1,1 mm
• Una vite da 1,4 mm

Quindi rimuovi la copertura.

Durante tutta la riparazione, tieni traccia di ogni vite per assicurarti che venga rimessa esattamente nella posizione originale, così da evitare danni all’iPhone.

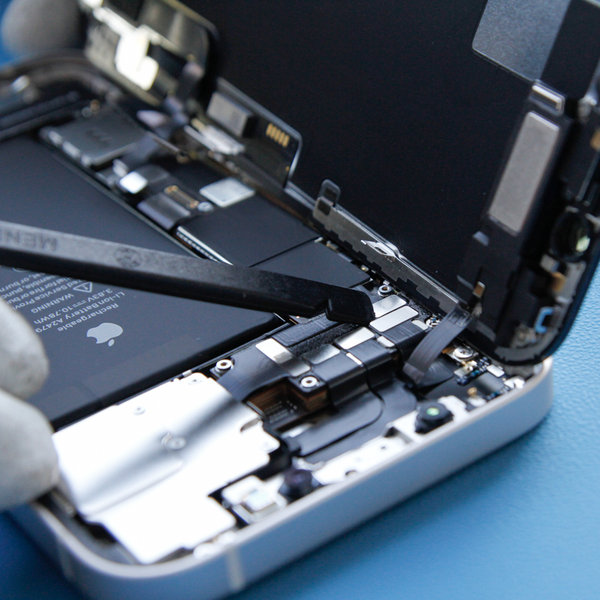

• Utilizza lo spudger o un'unghia per scollegare il connettore del cavo del gruppo sensori anteriori.

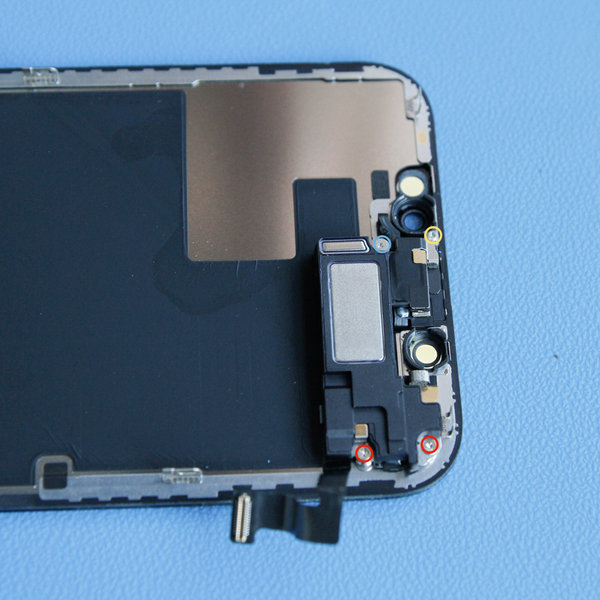

Rimuovi le quattro viti che fissano il gruppo altoparlante auricolare / sensori al retro del display utilizzando un cacciavite Pentalobe:

• Due viti Phillips da 1,4 mm
• Una vite Y000 da 1,7 mm
• Una vite Y000 da 1,2 mm

• L'altoparlante auricolare è leggermente incollato in posizione.
• Utilizza lo spudger per sollevare delicatamente il bordo superiore dell'altoparlante.

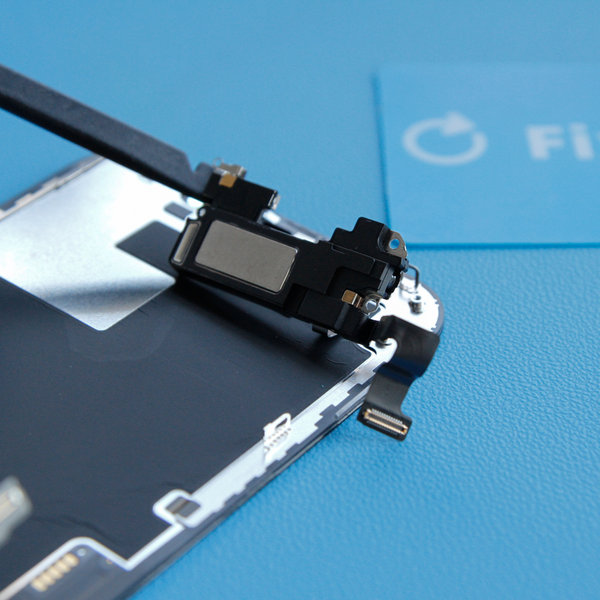

• Ruota il gruppo altoparlante verso il basso ed estrailo dal bordo superiore del display.

L'altoparlante rimane collegato tramite un cavo flat molto sottile. Fai attenzione a non tirare eccessivamente il cavo e a non danneggiarlo.

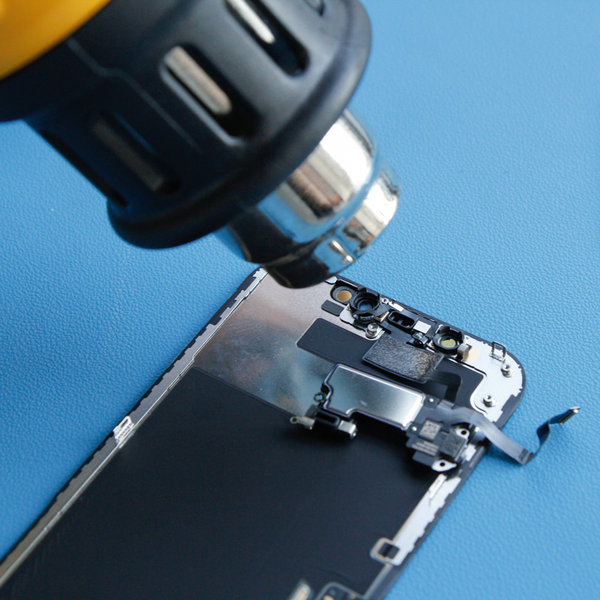

• Utilizza un asciugacapelli o una pistola termica sulla parte superiore anteriore del display per 1-2 minuti, in modo da ammorbidire l'adesivo che fissa il gruppo sensori.

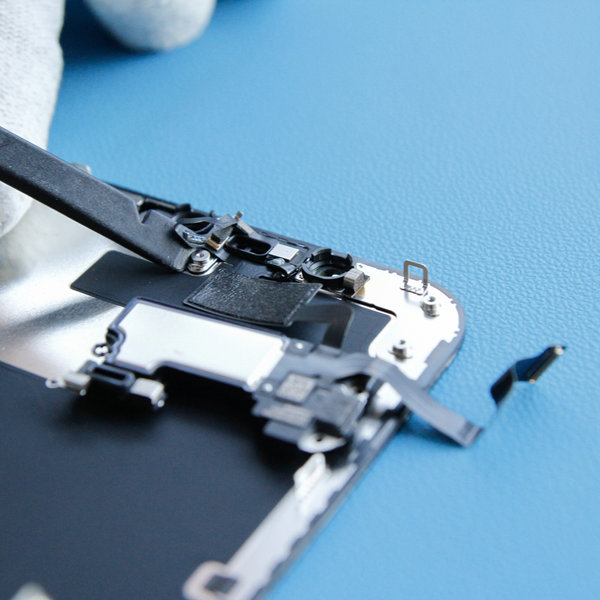

Utilizza lo spudger per sollevare e separare il sensore di luce ambientale dal suo alloggiamento nel pannello frontale.

Successivamente, rimuovilo con una pinzetta.

Fai attenzione a non danneggiare i cavi flat del sensore di luce ambientale durante l'operazione di sollevamento.

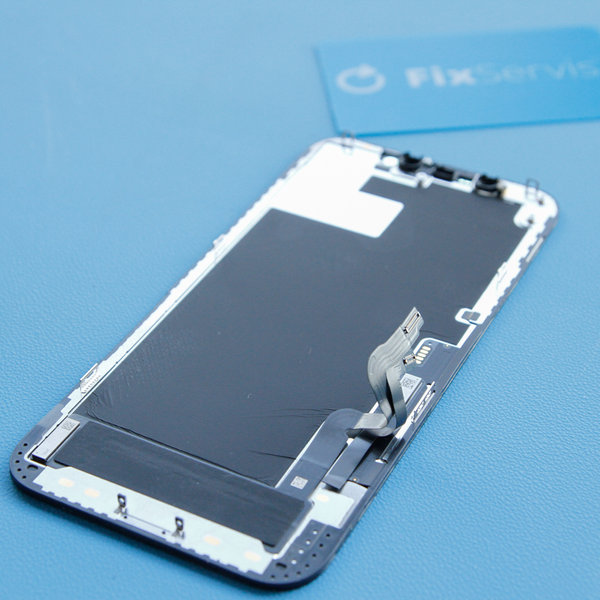

Installa il gruppo altoparlante + sensori anteriori sul nuovo display LCD.

Per il rimontaggio, segui queste istruzioni in ordine inverso.
