Sostituzione del display LCD dell’iPhone 12 mini
Difficoltà tecnica
Durata della procedura
Numero di passaggi nel tutorial
Se lo schermo del tuo iPhone 12 mini è crepato, non risponde al touch o non mostra immagini quando il telefono è acceso, puoi usare questa guida per sostituire il display autonomamente.
Il gruppo altoparlante auricolare + sensori collegato al retro del display è abbinato al tuo singolo iPhone in fabbrica, quindi deve essere trasferito dal vecchio display a quello nuovo ogni volta che sostituisci il display. Contiene un illuminatore flood, che fa parte dell’elemento di sicurezza biometrico Face ID. Se il Face ID viene danneggiato o sostituito, smetterà di funzionare, quindi fai attenzione a non danneggiare nessuno di questi componenti durante questa procedura. In caso di danno, solo Apple o un tecnico autorizzato Apple può ripristinare Face ID.
Nota: True Tone viene disattivato dopo la sostituzione dello schermo, anche utilizzando uno schermo originale Apple. Inoltre, il tuo iPhone potrebbe mostrare temporaneamente un avviso sulla “autenticità” del display.

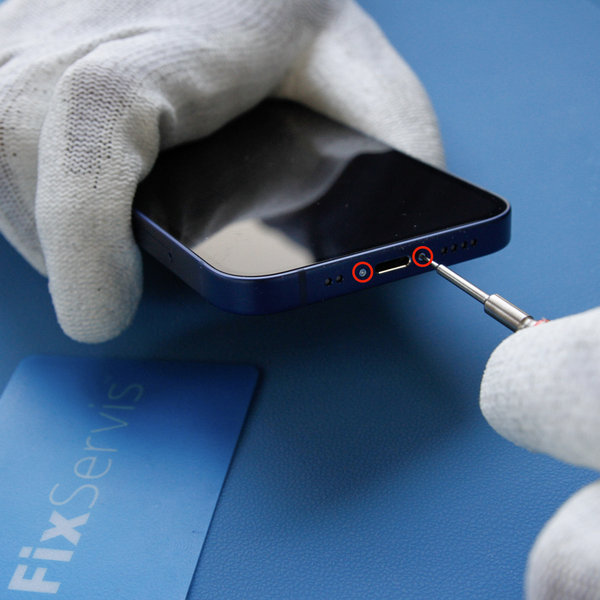

Passaggio 1 Rimozione delle viti pentalobe
Prima di iniziare, è necessario scaricare l’iPhone sotto il 25%, perché una batteria agli ioni di litio carica può incendiarsi o esplodere se viene accidentalmente danneggiata.
Spegni l’iPhone.
Svita le due viti pentalobe da 6,75 mm sul bordo inferiore dell’iPhone utilizzando un cacciavite Pentalobe (PH000 1.2).
L’apertura dell’iPhone comprometterà la sua guarnizione impermeabile, quindi prepara una guarnizione di ricambio prima di iniziare questo passaggio. Senza una nuova guarnizione, il tuo iPhone non sarà impermeabile.

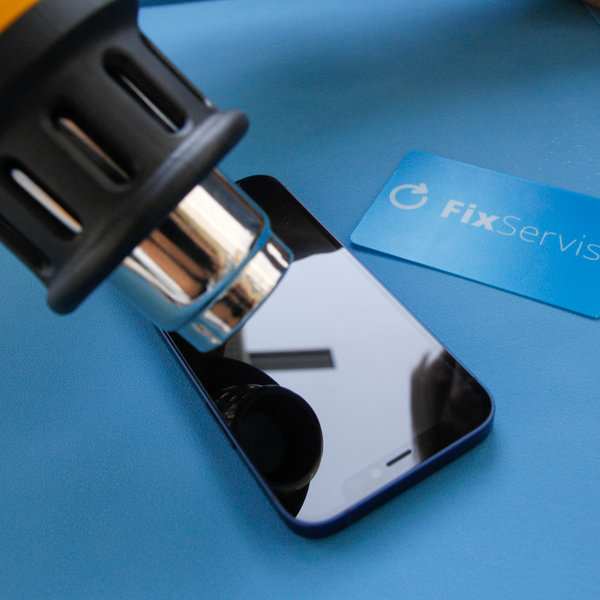

Passaggio 2 Apertura 1
Riscaldare il bordo inferiore dell’iPhone aiuta ad ammorbidire l’adesivo dello schermo e rende più facile l’apertura.
Usa un asciugacapelli o una pistola termica per riscaldare il bordo inferiore dell’iPhone per circa 3 minuti, fino a portare la temperatura a circa 80 °C.
Non mettere l’iPhone nel microonde!!!

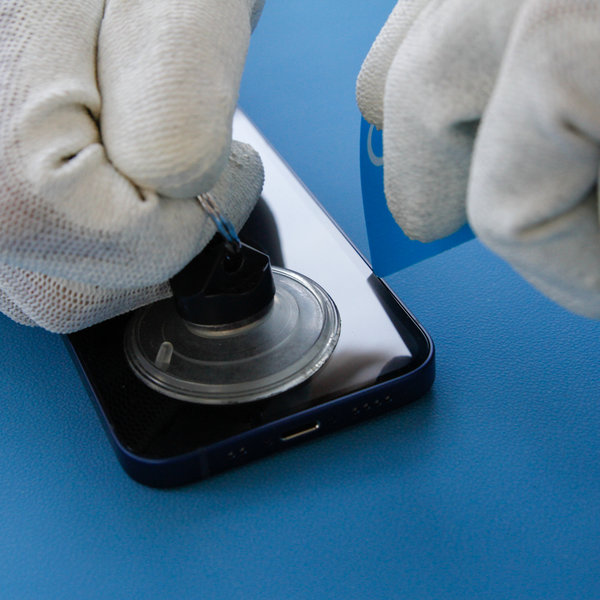

Passaggio 3 Apertura 2
Posiziona le ventose vicino al bordo inferiore dell’iPhone, una sulla parte anteriore e l’altra sul retro, e premile delicatamente in posizione.
Tieni saldamente l’iPhone e usa delicatamente le ventose per separare lo schermo dal retro del telefono.
Dopo aver separato il display di circa 3 mm dal retro, inserisci la scheda Fixservis nella fessura.
La colla che tiene il display in posizione è molto forte, quindi creare questa fessura iniziale richiede una forza considerevole. Se hai difficoltà, riscalda nuovamente il bordo inferiore e fai scorrere delicatamente lo schermo su e giù più volte per indebolire la colla, finché non riesci a creare una fessura in cui inserire la scheda Fixservis.

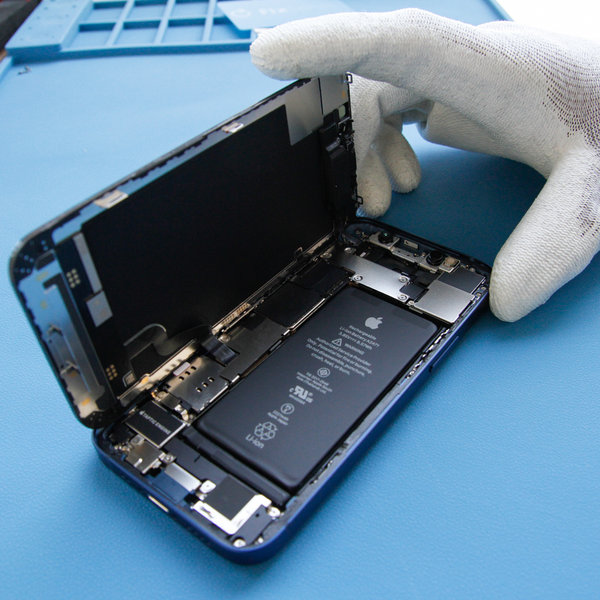

Passaggio 4 Apertura 3
Dopo aver staccato correttamente l’adesivo dai bordi, rimuovi le ventose.
Apri l’iPhone ruotando il display verso sinistra, come un libro.
Consigliamo di sostenere il display per evitare di strappare il cavo flat che collega il display alla scheda madre.
Per ora, non provare a staccare completamente il display, poiché alcuni fragili cavi flat lo collegano ancora alla scheda madre dell’iPhone.

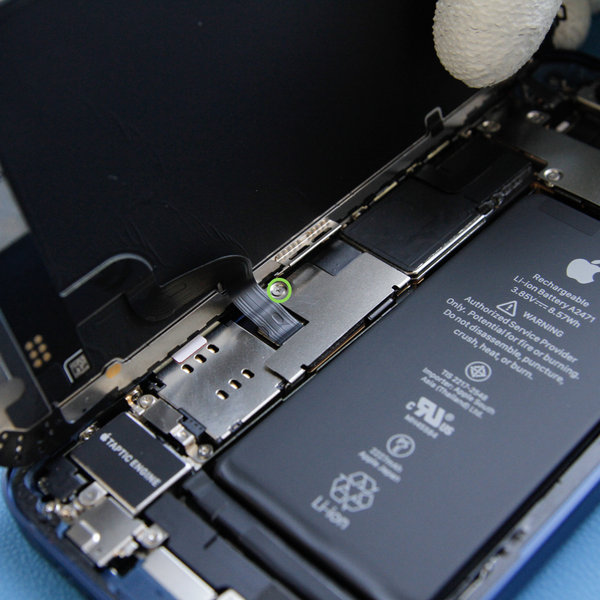

Passaggio 5 Rimozione della copertura del connettore della batteria e del display
Rimuovi una vite da 1,25 mm utilizzando un cacciavite Pentalobe (Y) che fissa la copertura dei connettori, quindi rimuovila con le pinzette.
Durante tutta la riparazione, tieni traccia di ogni vite per assicurarti che torni esattamente al suo posto, evitando così di danneggiare l’iPhone.

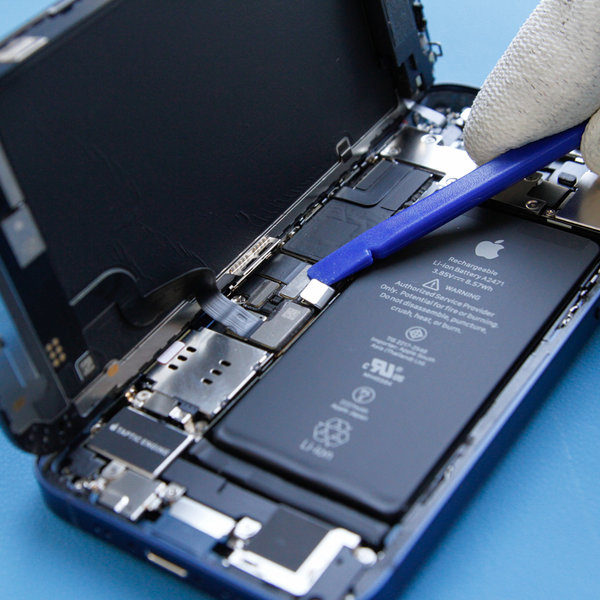

Passaggio 6 Scollegamento della batteria
Usa la punta dello Spudger per scollegare il connettore della batteria dalla scheda madre.
Piega leggermente il connettore allontanandolo dalla scheda madre, per evitare un contatto accidentale con la presa e l’alimentazione del telefono durante la riparazione.

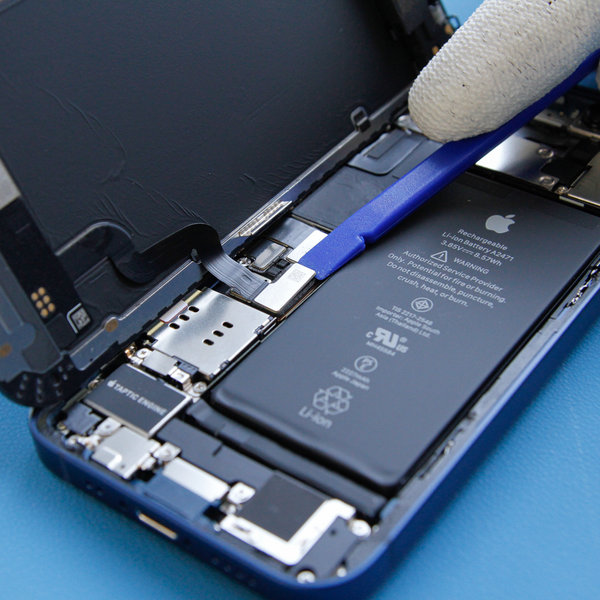

Passaggio 7 Scollegamento del display OLED + digitizer
Scollega il connettore del cavo del pannello OLED e del digitizer utilizzando lo Spudger.

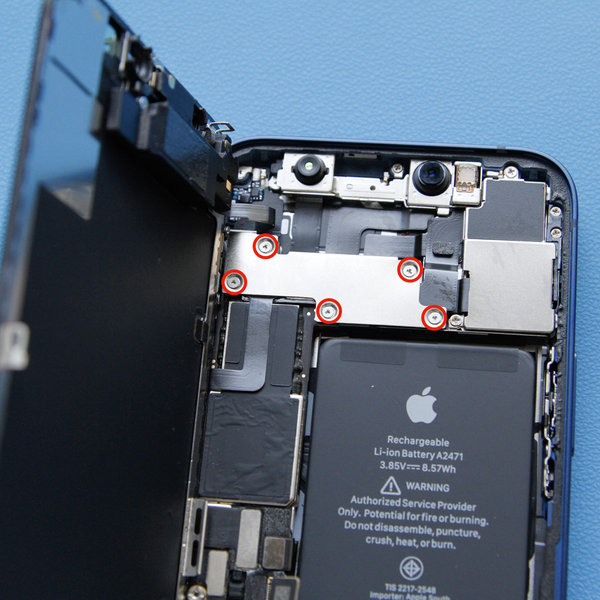

Passaggio 8 Rimozione della copertura del connettore dei sensori anteriori
Utilizzando un cacciavite Pentalobe, rimuovi le cinque viti che fissano la copertura del connettore dei sensori anteriori:
- Cinque viti da 1,1 mm
Poi rimuovi la copertura.
Durante tutta la riparazione, tieni traccia di ogni vite per assicurarti che torni esattamente al suo posto, evitando così di danneggiare l’iPhone.

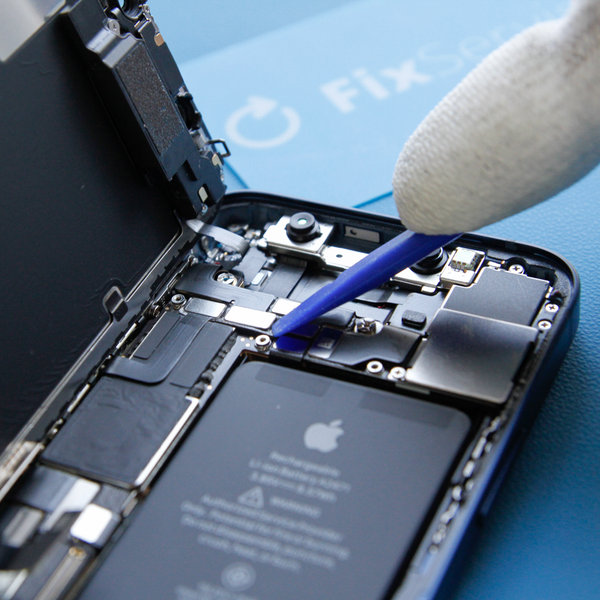

Passaggio 9 Scollegamento del connettore dei sensori anteriori
Scollega il connettore del cavo del gruppo sensori anteriori utilizzando lo Spudger o un’unghia.

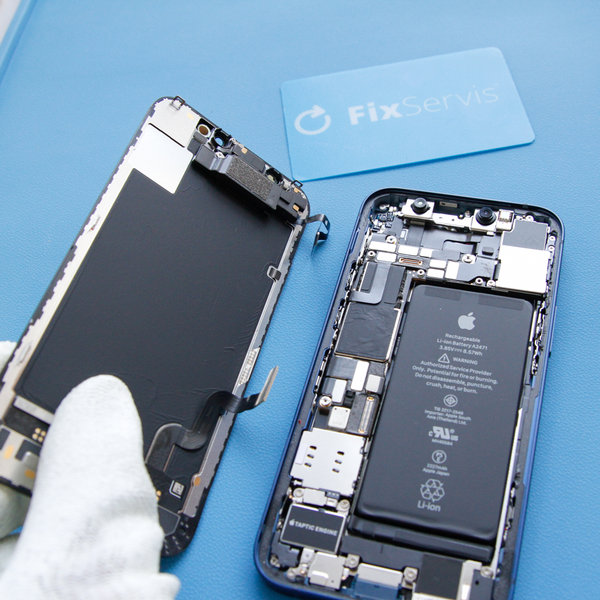

Passaggio 10 Rimozione del gruppo display
Rimozione del gruppo display.

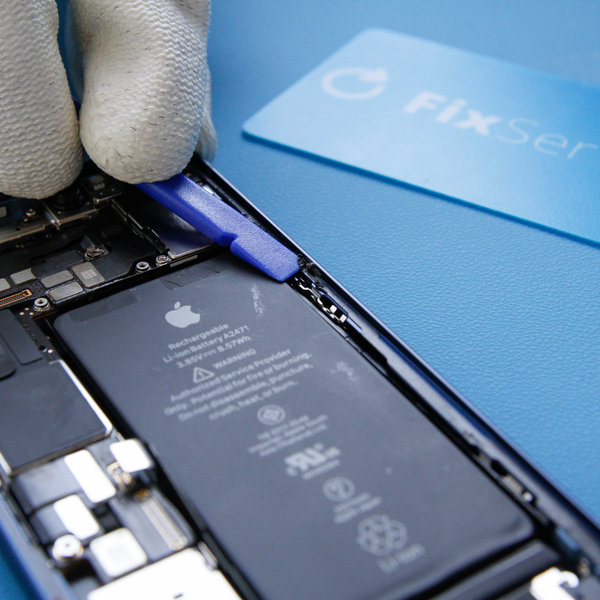

Passaggio 11 Rimozione della vecchia colla intorno ai bordi dell’iPhone
Rimuovi la vecchia colla lungo i bordi dell’iPhone.

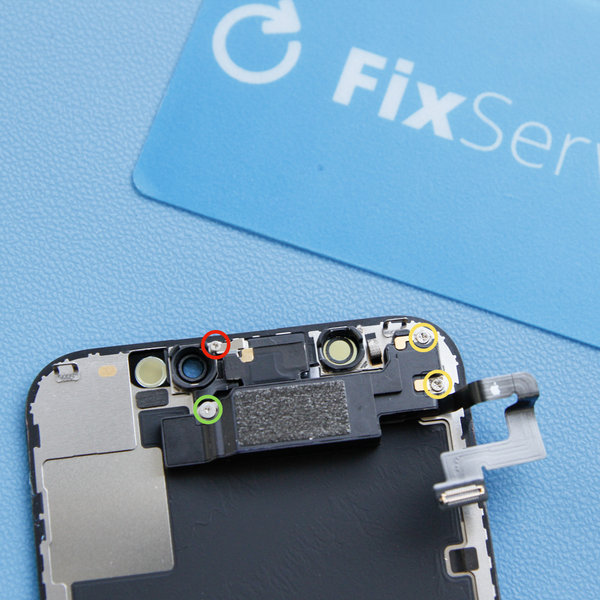

Passaggio 12 Rimozione del gruppo altoparlante/sensori
Rimuovi le quattro viti utilizzando un cacciavite Pentalobe che fissano il gruppo altoparlante/sensori al retro del display:
- Due viti da 1,6 mm
- Una vite da 1,8 mm
- Una vite da 1,1 mm

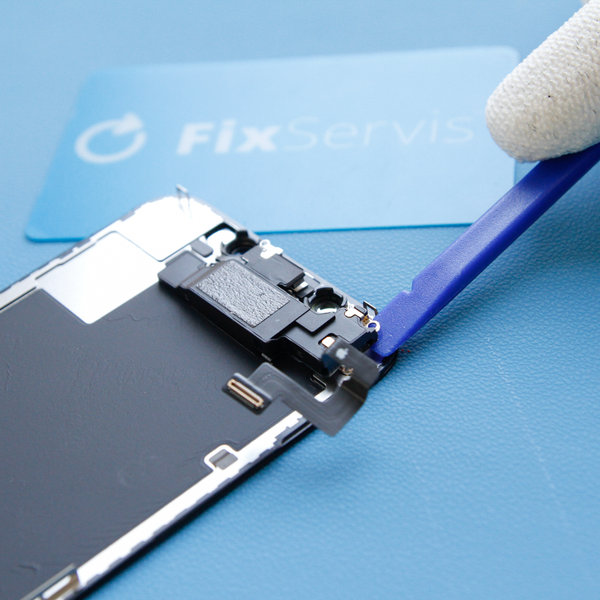

Passaggio 13 Capovolgimento del gruppo altoparlante
L’altoparlante auricolare è leggermente incollato in posizione.
Usa lo Spudger per fare delicatamente leva sul bordo superiore dell’altoparlante.
Capovolgi il gruppo altoparlante verso il basso e allontanalo dal bordo superiore del display.
L’altoparlante rimane collegato tramite un cavo flat molto sottile. Fai attenzione a non tendere o danneggiare il cavo.

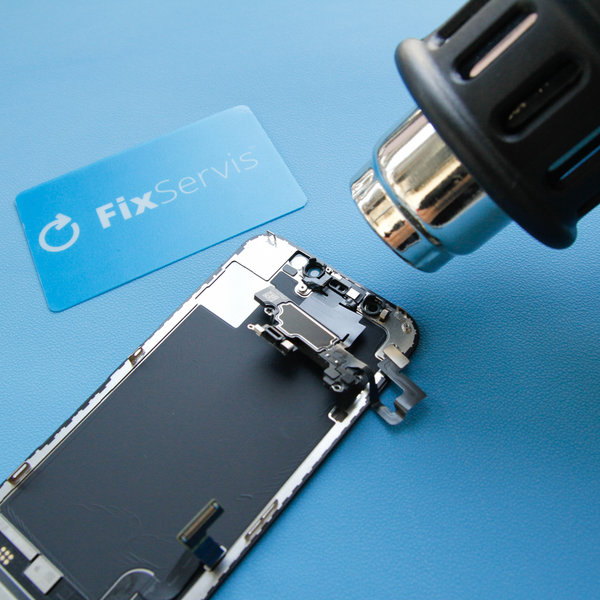

Passaggio 14 Alloggiamento del sensore di luce ambientale
Usa un asciugacapelli o una pistola termica sulla parte superiore frontale del display per 1-2 minuti, per ammorbidire la colla che fissa il sensore.
Usa lo Spudger o le pinzette per sollevare e separare il sensore di luce ambientale dal suo incavo sul pannello frontale.
Poi rimuovilo con le pinzette.
Fai attenzione a non danneggiare i cavi flat del sensore di luce durante la leva.

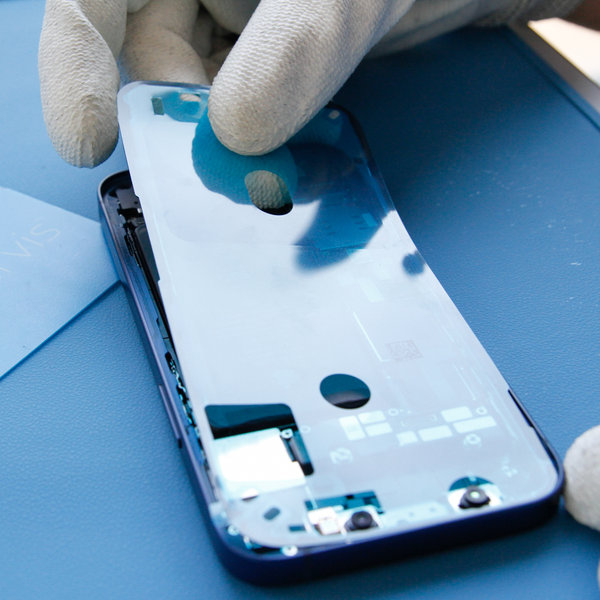

Passaggio 15 Applicazione del nuovo adesivo intorno ai bordi dell’iPhone
Applica un nuovo adesivo lungo i bordi dell’iPhone.
Il nuovo adesivo garantirà la resistenza dell’iPhone all’acqua e alla polvere.

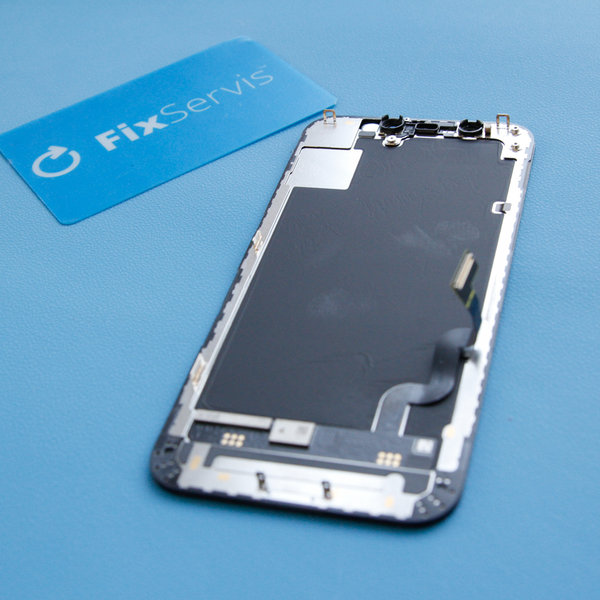

Passaggio 16 Installazione del nuovo display LCD
Installa il gruppo altoparlante + sensori anteriori sul nuovo display LCD.
Per il rimontaggio, segui queste istruzioni in ordine inverso.
