Sostituzione del display LCD dell’iPhone 11
Difficoltà tecnica
Durata della procedura
Numero di passaggi nel tutorial
Ricambi necessari
Strumenti per la sostituzione
Aggiungi tutto
Accessori vantaggiosi
Se lo schermo del tuo iPhone 11 è crepato, non risponde al touch o non mostra immagini quando il telefono è acceso, puoi usare questa guida per sostituire il display autonomamente.
Il gruppo altoparlante auricolare + sensori collegato al retro del display è abbinato al tuo singolo iPhone in fabbrica, quindi deve essere trasferito dal vecchio display a quello nuovo ogni volta che sostituisci il display. Contiene un illuminatore flood, che fa parte dell’elemento di sicurezza biometrico Face ID. Se il Face ID viene danneggiato o sostituito, smetterà di funzionare, quindi fai attenzione a non danneggiare nessuno di questi componenti durante questa procedura. In caso di danno, solo Apple o un tecnico autorizzato Apple può ripristinare Face ID.
Nota: True Tone viene disattivato dopo la sostituzione dello schermo, anche utilizzando uno schermo originale Apple. Inoltre, il tuo iPhone potrebbe mostrare temporaneamente un avviso sulla “autenticità” del display.

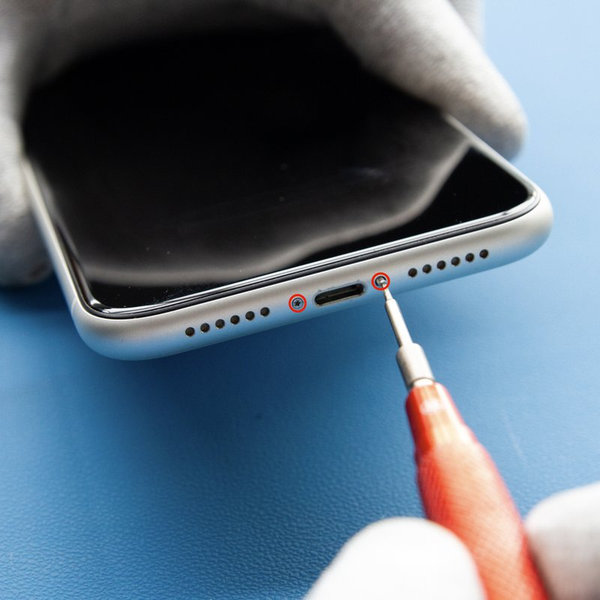

Passaggio 1 Rimozione delle viti pentalobe
Prima di iniziare, è necessario scaricare l’iPhone sotto il 25%, perché una batteria agli ioni di litio carica può incendiarsi o esplodere se viene accidentalmente danneggiata.
Spegni l’iPhone.
Svita le due viti pentalobe da 6,7 mm sul bordo inferiore dell’iPhone utilizzando un cacciavite Pentalobe (PH000 1.2).
L’apertura dell’iPhone comprometterà la sua guarnizione impermeabile, quindi prepara una guarnizione di ricambio prima di iniziare questo passaggio. Senza una nuova guarnizione, il tuo iPhone non sarà impermeabile.

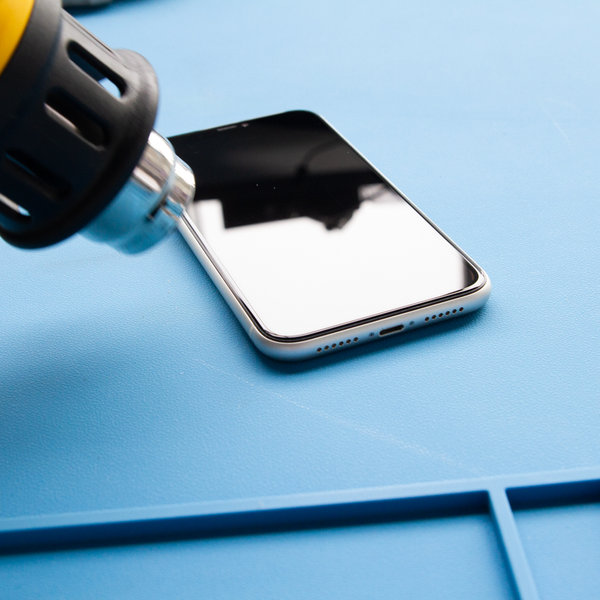

Passaggio 2 Apertura 1
Riscaldare il bordo inferiore dell’iPhone aiuta ad ammorbidire l’adesivo dello schermo e rende più facile l’apertura.
Usa un asciugacapelli o una pistola termica per riscaldare il bordo inferiore dell’iPhone per circa 3 minuti, fino a raggiungere circa 80 °C.
Non mettere l’iPhone nel microonde!!!

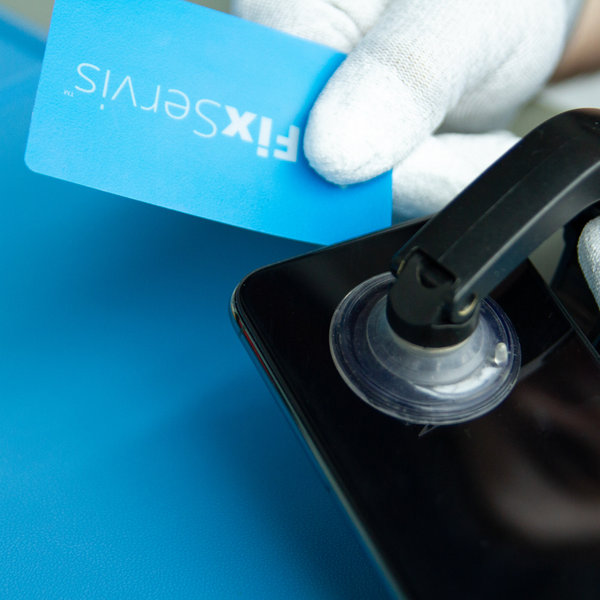

Passaggio 3 Apertura 2
Posiziona le ventose vicino al bordo inferiore dell’iPhone, una sulla parte anteriore e l’altra sul retro, e premile delicatamente in posizione.
Tieni saldamente l’iPhone e usa le ventose con delicatezza per separare lo schermo dal retro del telefono.
Dopo aver separato il display di circa 3 mm dal retro, inserisci la scheda FixServis nella fessura.
La colla che tiene il display in posizione è molto forte, quindi creare questa fessura iniziale richiede una forza considerevole. Se hai difficoltà, riscalda nuovamente il bordo inferiore e fai scorrere delicatamente lo schermo su e giù più volte per indebolire la colla, finché non riesci a creare una fessura in cui inserire la scheda Fixservis.

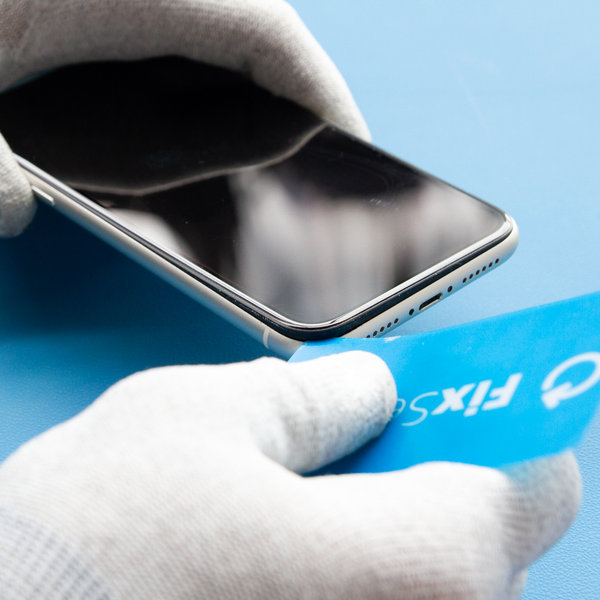

Passaggio 4 Apertura 3
Fai scorrere la scheda FixServis intorno all’angolo inferiore sinistro e lungo il bordo sinistro per staccare l’adesivo che tiene fermo il display.
Ripeti la stessa operazione intorno all’angolo inferiore destro e lungo il bordo destro.
Non inserire la scheda troppo in profondità per evitare di danneggiare i componenti interni dell’iPhone.
Passaggio 5 Apertura 4
Dopo aver staccato correttamente l’adesivo dai bordi, rimuovi le ventose.
Apri l’iPhone ruotando il display verso sinistra, come un libro.
Consigliamo di sostenere il display per evitare di strappare il cavo flat che collega il display alla scheda madre.
Per ora, non provare a staccare completamente il display, poiché alcuni fragili cavi flat lo collegano ancora alla scheda madre dell’iPhone.
Passaggio 6 Rimozione della copertura della scheda logica
Rimuovi le cinque viti da 1,3 mm utilizzando il cacciavite Pentalobe (Y) che fissano la copertura della scheda logica, quindi rimuovi la copertura.
Durante tutta la riparazione, tieni traccia di ogni vite per assicurarti che torni esattamente al suo posto, evitando così di danneggiare l’iPhone.

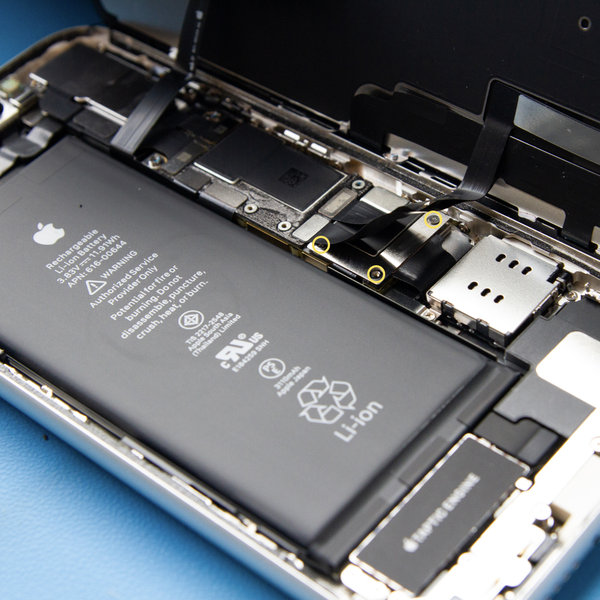

Passaggio 7 Rimozione della copertura del connettore della batteria
Rimuovi le tre viti da 1,1 mm utilizzando un cacciavite Pentalobe (Y) che fissano la copertura del connettore della batteria, quindi rimuovi la copertura.
Durante tutta la riparazione, tieni traccia di ogni vite per assicurarti che torni esattamente al suo posto, evitando così di danneggiare l’iPhone.

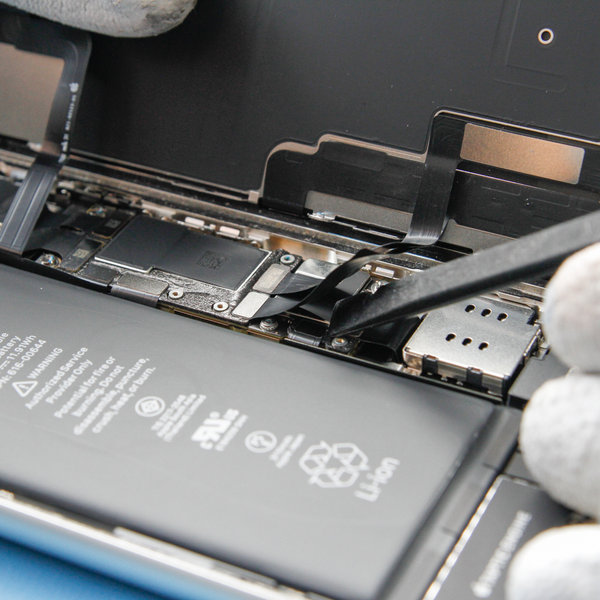

Passaggio 8 Scollegamento della batteria
Usa la punta dello Spudger per scollegare il connettore della batteria dalla scheda madre.
Piega leggermente il connettore allontanandolo dalla scheda madre, per evitare un contatto accidentale con la presa e l’alimentazione del telefono durante la riparazione.

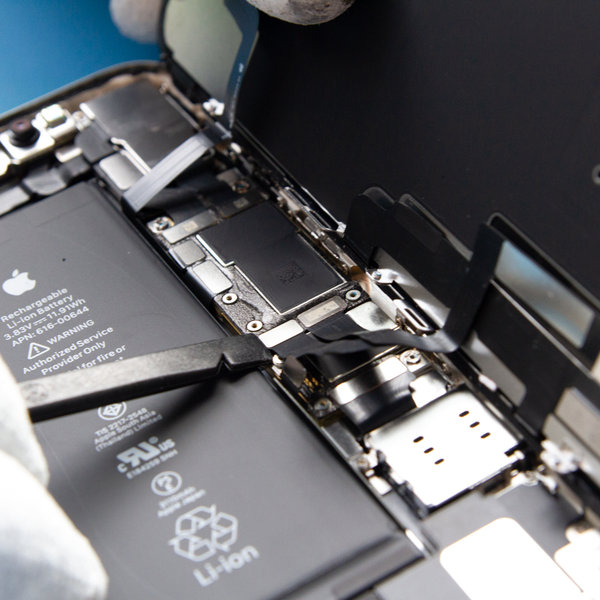

Passaggio 9 Scollegamento del display OLED + digitizer
Scollega il connettore del cavo del pannello OLED e del digitizer utilizzando lo Spudger.

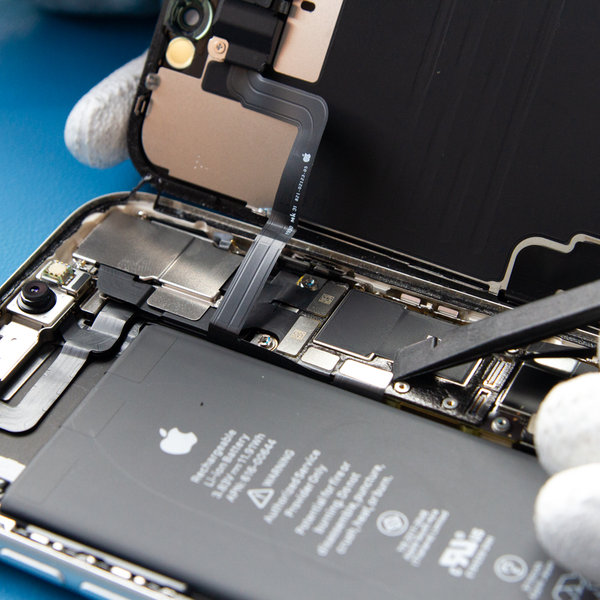

Passaggio 10 Scollegamento dei sensori anteriori
Scollega il connettore del cavo flex dei sensori anteriori utilizzando lo Spudger.
Poi rimuovi il display.

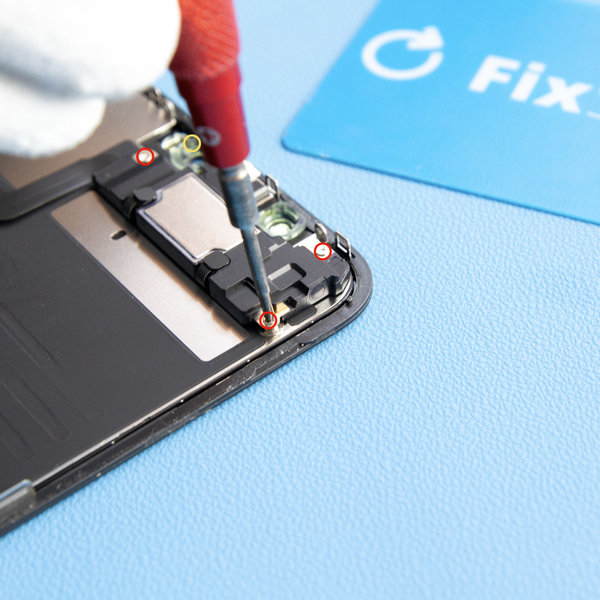

Passaggio 11 Svitamento del gruppo anteriore
Rimuovi le quattro viti che fissano il gruppo altoparlante e sensori:
- Tre viti da 1,6 mm
- Una vite Y000 da 1,3 mm

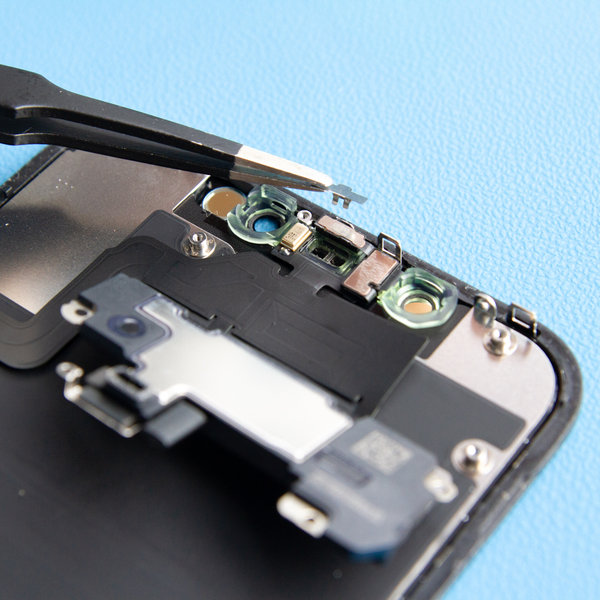

Passaggio 12 Rimozione della copertura del sensore di luce
Usa le pinzette per rimuovere il piccolo supporto sollevandolo verticalmente dal sensore.
Poi scollega il connettore del sensore.

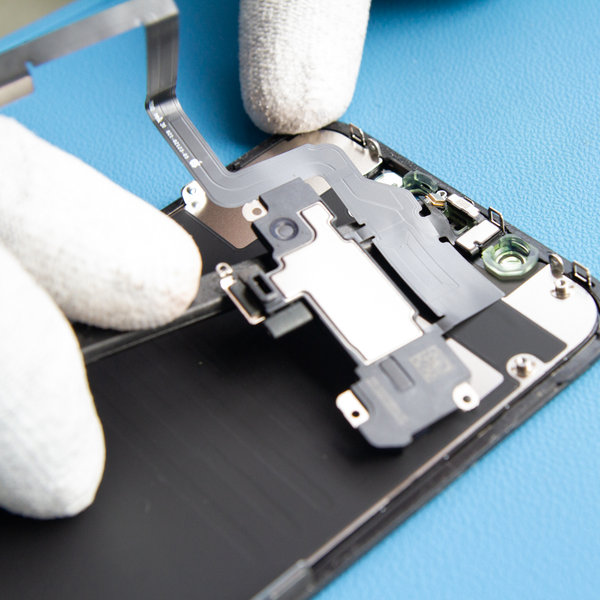

Passaggio 13 Distacco del gruppo altoparlante
Usa lo Spudger per staccare delicatamente il gruppo altoparlante.
Il gruppo altoparlante è fissato tramite cavi flex molto sottili. Fai attenzione a non tendere o danneggiare i cavi.

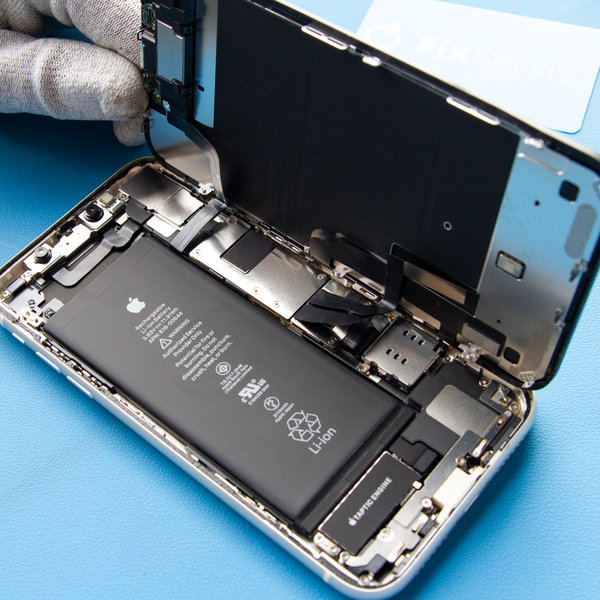

Passaggio 14 Installazione del nuovo display LCD
Installa il gruppo altoparlante + sensori anteriori sul nuovo display LCD.
Per il rimontaggio, segui queste istruzioni in ordine inverso.
