Sostituzione della batteria di iPhone 11 Pro

Prima di iniziare, è necessario scaricare l’iPhone sotto il 25%, perché una batteria agli ioni di litio carica può incendiarsi o esplodere se viene accidentalmente danneggiata.

• Spegni l’iPhone.

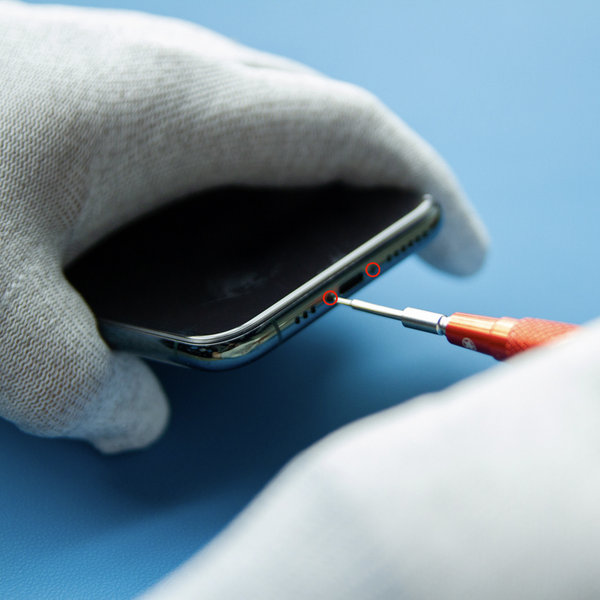

• Svita le due viti Pentalobe da 6,7 mm sul bordo inferiore dell’iPhone utilizzando un cacciavite Pentalobe (PH000 1.2).

L’apertura dell’iPhone comprometterà la sua guarnizione impermeabile, quindi prepara una guarnizione di ricambio prima di iniziare questo passaggio. Senza una nuova guarnizione, l’iPhone non sarà impermeabile.

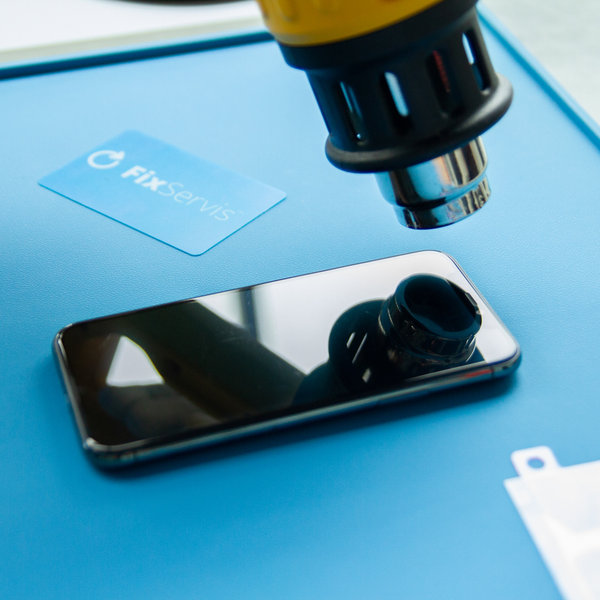

Riscaldare il bordo inferiore dell’iPhone aiuta ad ammorbidire l’adesivo del display e ne facilita l’apertura.

• Utilizzando un asciugacapelli o una pistola termica, riscalda il bordo inferiore dell’iPhone per circa 3 minuti fino a raggiungere una temperatura di circa 80 °C.
• Non mettere l’iPhone nel microonde!

• Posiziona le ventose vicino al bordo inferiore dell’iPhone, una sulla parte anteriore e l’altra sul retro, quindi premile delicatamente in posizione.
• Tieni saldamente l’iPhone e utilizza le ventose per separare con cautela il display dalla parte posteriore del telefono.

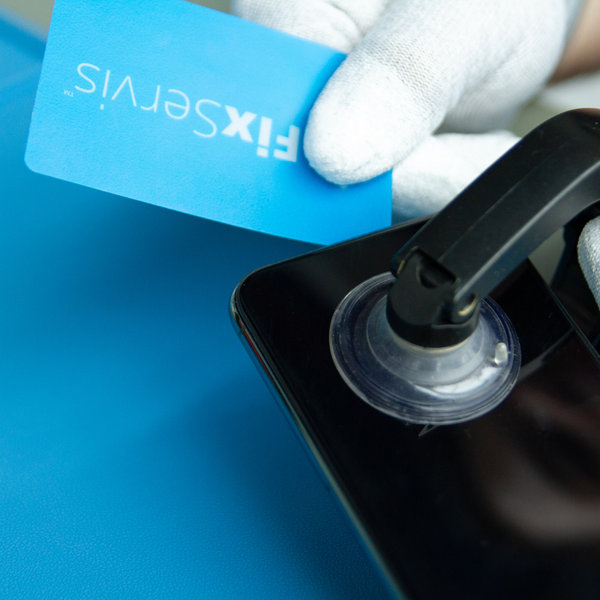

• Dopo aver separato il display di circa 3 mm dalla scocca posteriore, inserisci la card Fixservis nella fessura.

L’adesivo che mantiene il display in posizione è molto resistente, quindi creare questa fessura iniziale richiede una forza considerevole. Se hai difficoltà, riscalda nuovamente il bordo inferiore e fai scorrere delicatamente il display su e giù più volte per indebolire l’adesivo, finché non riesci a creare una fessura per inserire la card Fixservis.

• Dopo aver staccato con successo l’adesivo dai bordi, rimuovi le ventose.

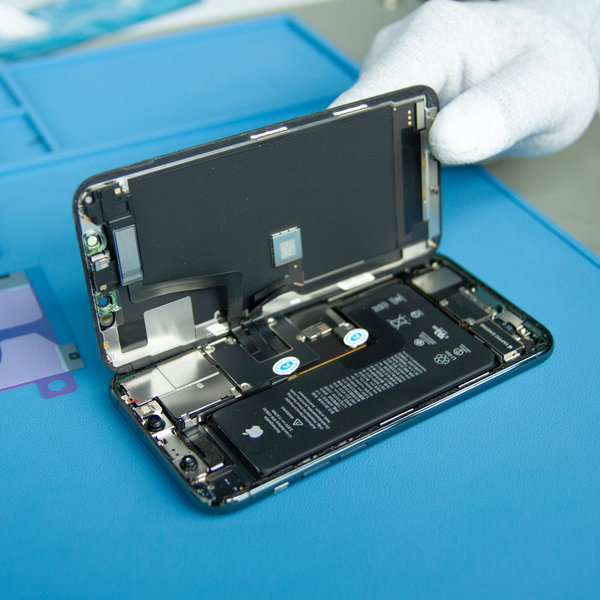

• Apri l’iPhone ruotando il display verso sinistra, come se stessi aprendo un libro.
• Ti consigliamo di sostenere il display durante questa operazione per evitare di danneggiare i cavi flat che lo collegano alla scheda madre.

Per il momento, non tentare di rimuovere completamente il display, poiché alcuni delicati cavi flat lo collegano ancora alla scheda madre dell’iPhone.

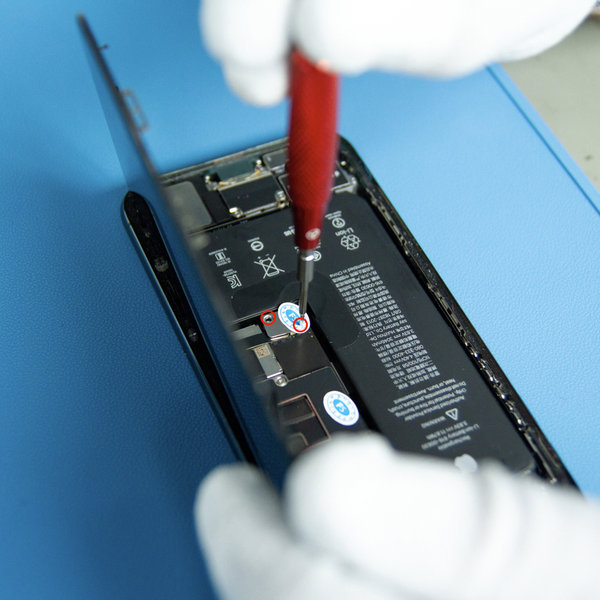

Rimuovi le due viti da 1,3 mm utilizzando un cacciavite Pentalobe, che fissano la staffa di copertura del connettore della batteria, quindi rimuovi anche la staffa.

Durante tutta la riparazione, tieni traccia di ogni vite per assicurarti che venga rimessa esattamente nella posizione originale ed evitare di danneggiare l’iPhone.

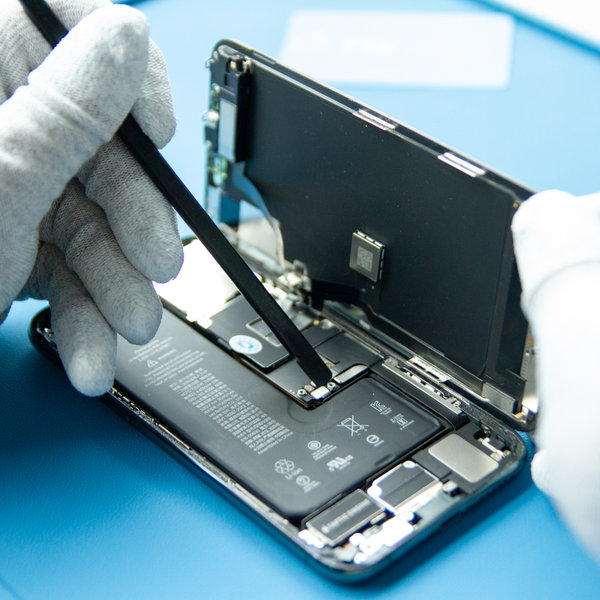

Utilizza la punta dello spudger per scollegare il connettore della batteria dalla scheda madre.

Fai attenzione a non danneggiare la guarnizione in silicone nera che circonda questo e gli altri connettori della scheda madre. Queste guarnizioni forniscono un'eccellente protezione contro l'ingresso di acqua e polvere.

Piega leggermente il connettore lontano dalla scheda madre per evitare che entri accidentalmente in contatto con il relativo connettore e alimenti il telefono durante la riparazione.

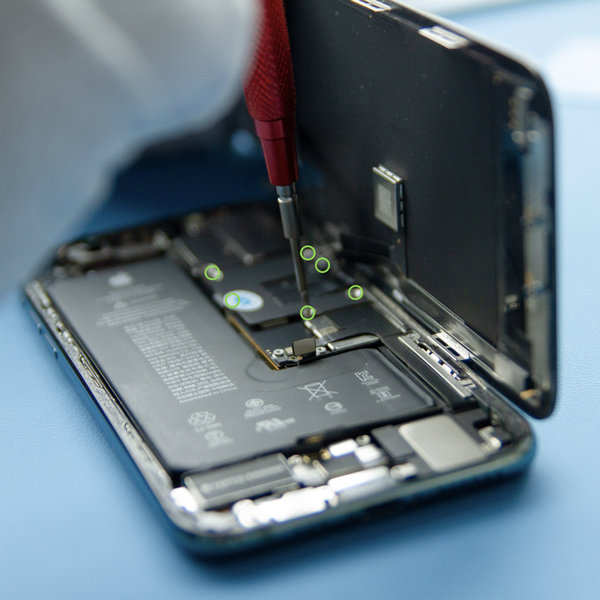

Utilizzando un cacciavite Pentalobe, svita le sei viti da 1,3 mm che fissano la staffa di copertura della scheda logica, quindi rimuovila.

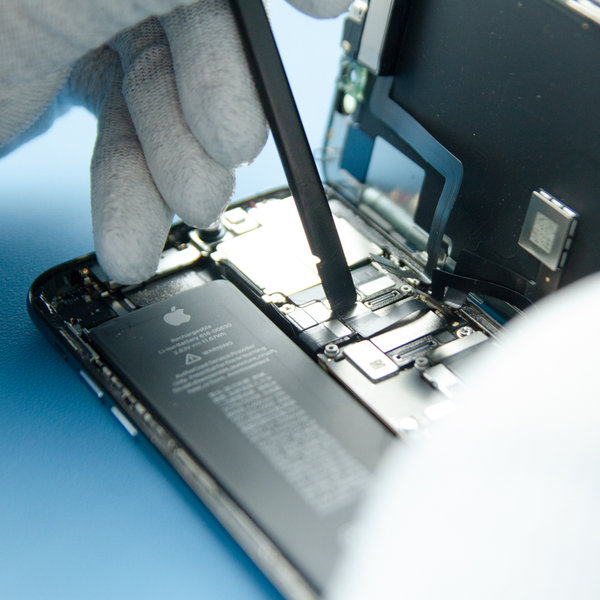

Utilizza lo spudger per scollegare i connettori del display OLED, del sensore frontale e del digitizer.

Rimuovi il display dalla scheda madre.

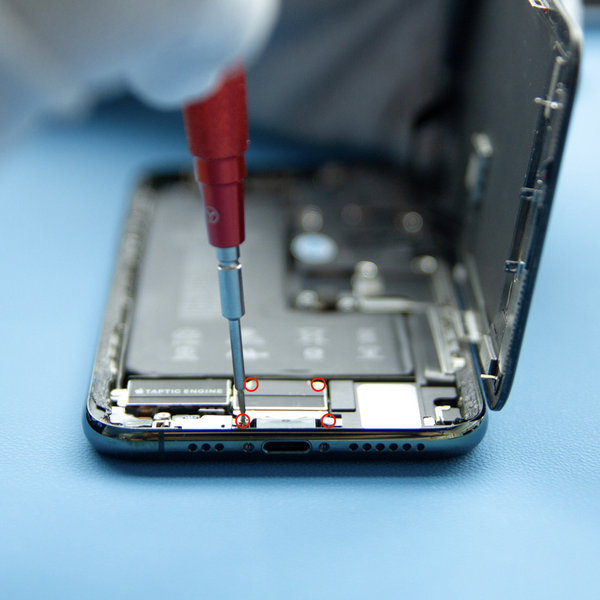

Utilizzando un cacciavite Pagoda, svita le quattro viti da 1,5 mm che fissano la copertura inferiore del connettore della batteria, quindi rimuovila.

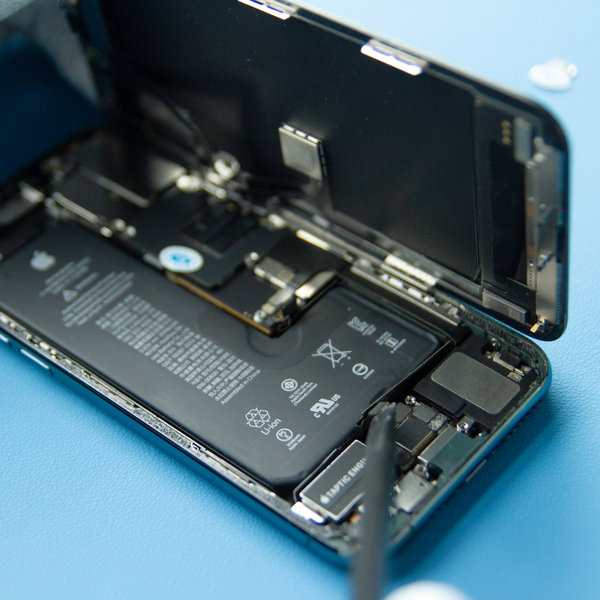

Utilizza lo spudger per scollegare il cavo inferiore della batteria.

Utilizza lo spudger per scollegare il Taptic Engine.

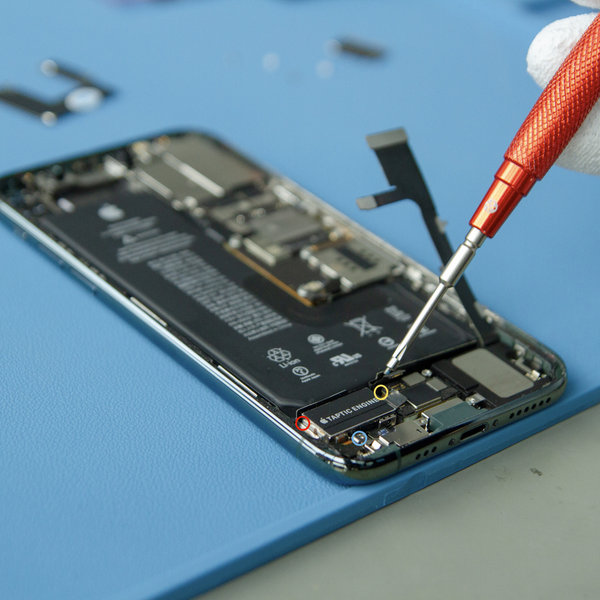

Utilizza un cacciavite Pentalobe per rimuovere le tre viti che fissano il Taptic Engine:

• 1ª vite da 1,9 mm
• 2ª vite da 1,4 mm
• 3ª vite da 4,1 mm

Quindi rimuovi il Taptic Engine.

Durante tutta la riparazione, tieni traccia di ogni vite per assicurarti che venga rimessa esattamente nella posizione originale ed evitare di danneggiare l’iPhone.

Utilizzando un cacciavite Pentalobe, svita le due viti da 1,4 mm che fissano il supporto del cavo flex Lightning, quindi rimuovilo.

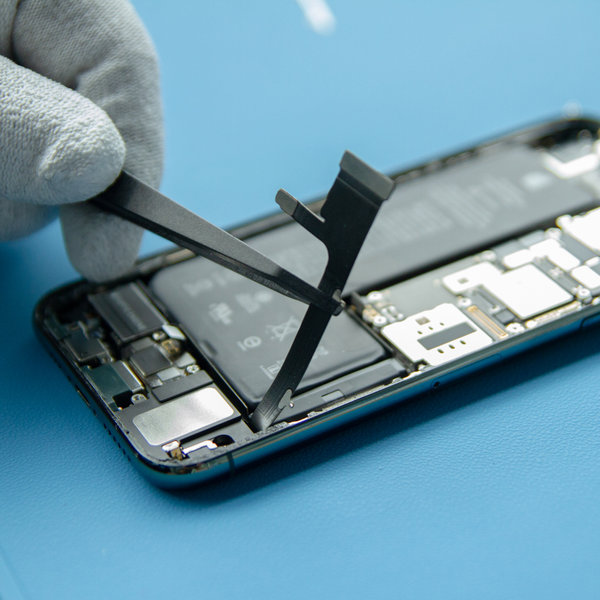

Utilizza lo spudger per scollegare entrambi i connettori del cavo flex Lightning dalla scheda madre.

Solleva delicatamente il cavo flex Lightning e piegalo leggermente verso il bordo inferiore dell’iPhone per ottenere un migliore accesso alla batteria sottostante.

La batteria è fissata alla scocca posteriore con tre strisce adesive: una vicino al bordo inferiore della batteria, una nella parte superiore e una sul lato destro.

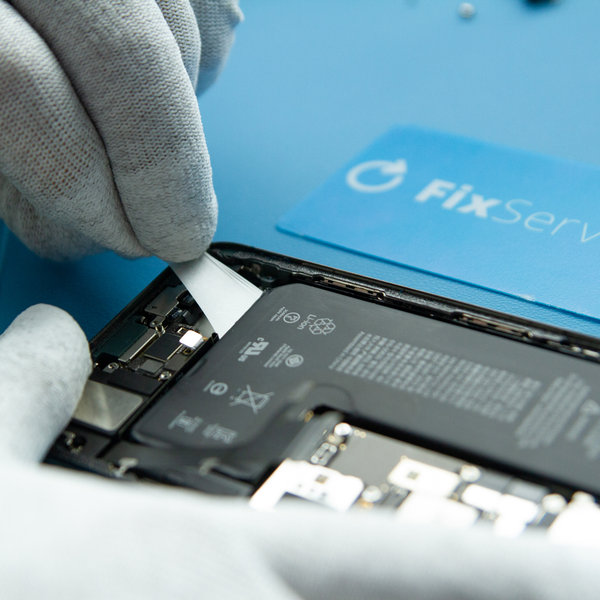

Ogni striscia adesiva ha una o due linguette nere all’estremità, leggermente incollate ai bordi laterali della batteria.

Afferra le linguette contemporaneamente e tira lentamente l’adesivo allontanandolo dalla batteria.

Ripeti questa procedura su tutti e tre i lati.

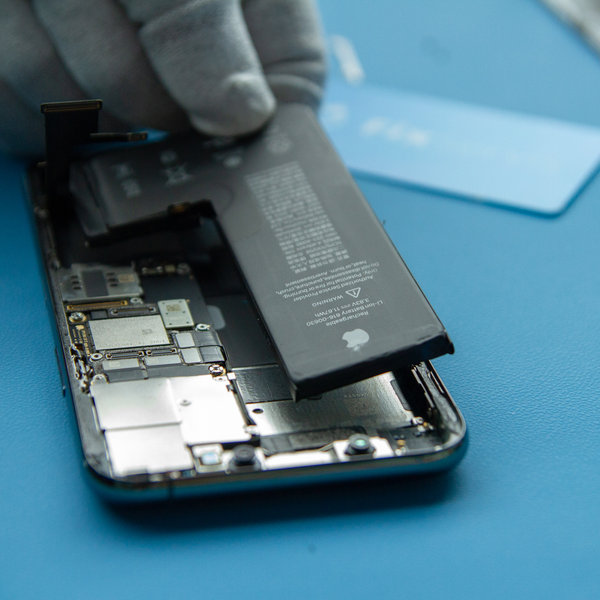

Rimuovi la batteria utilizzando lo spudger.

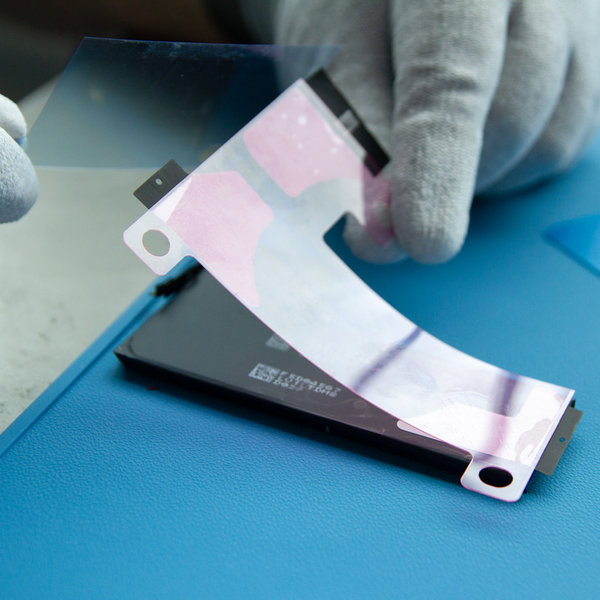

• Rimuovi la pellicola plastica blu dal nuovo set di nastri adesivi e gettala.
• Posiziona con attenzione i nastri adesivi sulla batteria e incollali come mostrato.
• Usa le dita o un panno per premere saldamente le strisce sulla batteria.
• Premi al centro per fissare alla batteria anche la linguetta nera.

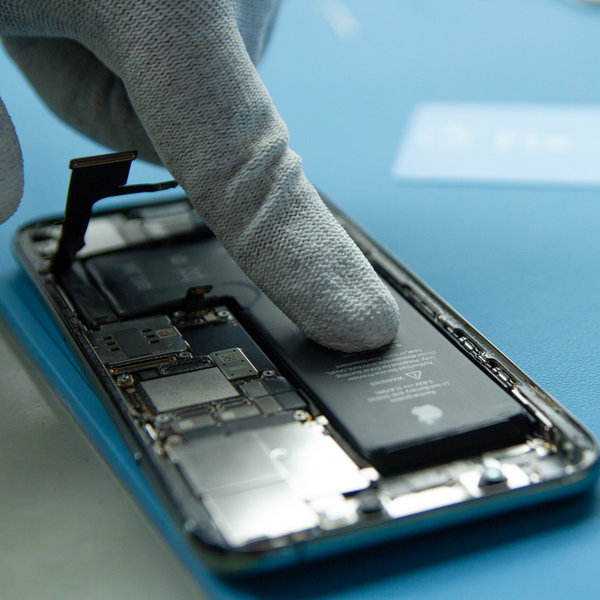

• Inserisci con attenzione la batteria nell’iPhone.
• Assicurati che il connettore della batteria sia allineato con la scheda madre.

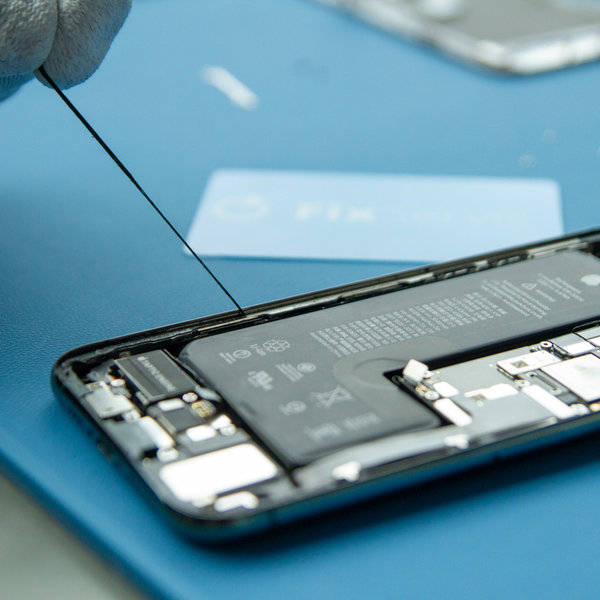

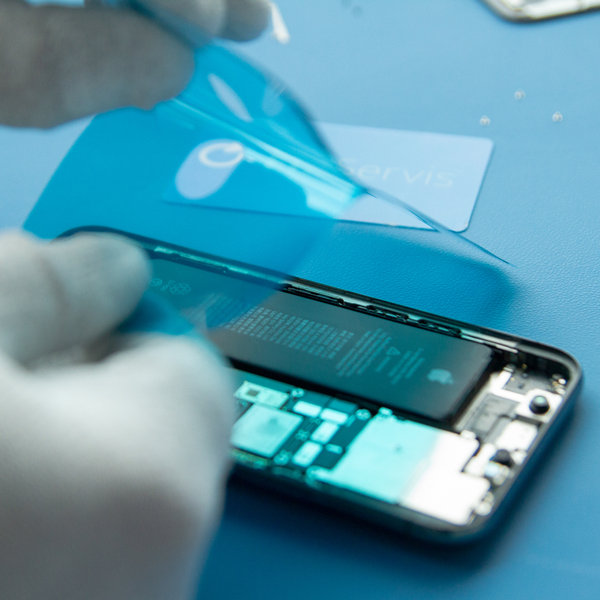

• Rimuovi il vecchio adesivo lungo i bordi dell’iPhone.

• Applica il nuovo adesivo sotto l’LCD Adhesive.
• Ricollega la batteria.

Il nuovo adesivo contribuirà a garantire la resistenza dell’iPhone all’acqua e alla polvere.

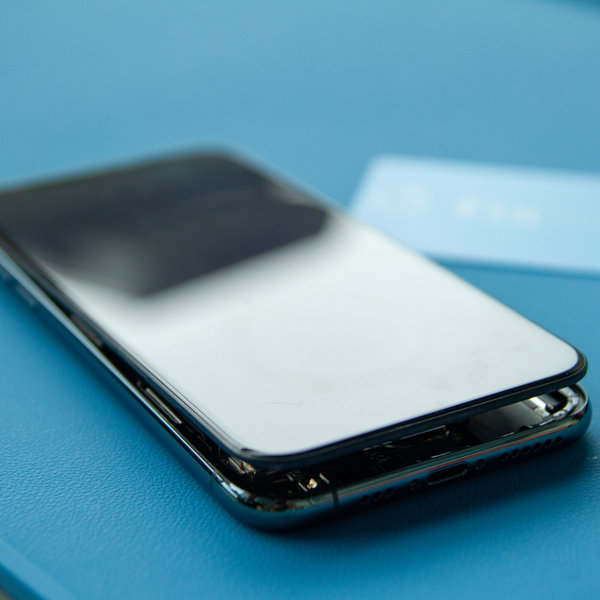

• Per il riassemblaggio, segui queste istruzioni nell’ordine inverso.
